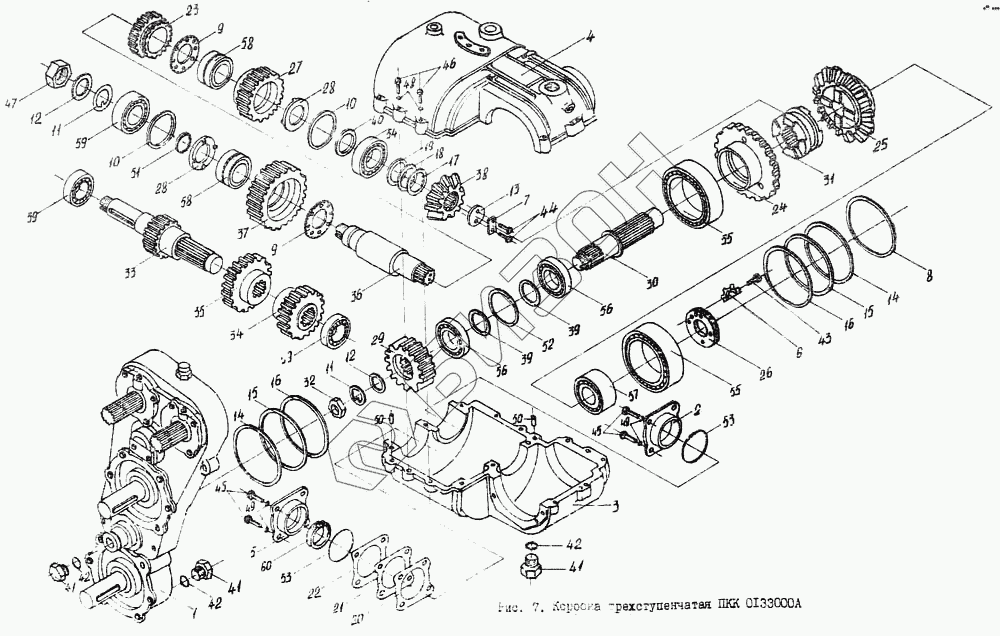

Графический каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Коробка трехступенчатая ПКК 0133000A
1
2
3
4
5
5
6
7
8
9
9
10
10
11
11
12
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
24
24
25
25
26
27
28
28
29
30
30
31
32
33
33
34
35
36
36
37
38
39
39
40
41
41
41
42
42
42
43
44
45
45
46
47
48
49
49
50
50
51
52
53
53
54
55
55
56
56
57
58
58
59
59
59
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПКК.0135100 | Редуктор цилиндрический |
Загрузка ...
|
|
| 2 | ПКК.0135108 | Крышка |
Загрузка ...
|
|
| 3 | ПКК.0135202 | Картер |
Загрузка ...
|
|
| 4 | ПКК.0135203 | Крышка |
Загрузка ...
|
|
| 5 | ПКК.0135070 | Крышка в сборе |
Загрузка ...
|
|
| 5 | ПКК.0135207 | Крышка |
Загрузка ...
|
|
| 6 | ПКК.0135403-А | Планка стопорная |
Загрузка ...
|
|
| 7 | ПКК.0135404-А | Планка |
Загрузка ...
|
|
| 8 | ПКК.0135413-А | Кольцо |
Загрузка ...
|
|
| 9 | ПКК.0135414-А | Шайба упорная |
Загрузка ...
|
|
| 10 | ПКК.0135415-А | Кольцо упорное |
Загрузка ...
|
|
| 10 | ПКК.0135415-А | Кольцо упорное |
Загрузка ...
|
|
| 11 | ПКК.0135431 | Шайба специальная |
Загрузка ...
|
|
| 11 | ПКК.0135431 | Шайба специальная |
Загрузка ...
|
|
| 12 | ПКК.0135432-А | Шайба |
Загрузка ...
|
|
| 12 | ПКК.0135432-А | Шайба |
Загрузка ...
|
|
| 13 | ПКК.0135437 | Шайба |
Загрузка ...
|
|
| 14 | ПКК.0135505-А | Прокладка регулировочная |
Загрузка ...
|
|
| 15 | ПКК.0135505-А-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 16 | ПКК.0135505-А-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 17 | ПКК.0135506 | Прокладка регулировочная |
Загрузка ...
|
|
| 17 | ПКК.0135506 | Прокладка регулировочная |
Загрузка ...
|
|
| 18 | ПКК.0135506-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 18 | ПКК.0135506-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 19 | ПКК.0135506-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 19 | ПКК.0135506-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 20 | ПКК.0135526 | Прокладка регулировочная |
Загрузка ...
|
|
| 21 | ПКК.0135526-01 | Прикладка регулировочная |
Загрузка ...
|
|
| 22 | ПКК.0135526-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 23 | ПКК.0135608-А | Шестерня подвижная |
Загрузка ...
|
|
| 24 | ПКК.0135612-А | Шестерня |
Загрузка ...
|
|
| 24 | ПКК.0135080 | Шестерня с подшипником в сборе |
Загрузка ...
|
|
| 25 | ПКК.0135613-А | Шестерня |
Загрузка ...
|
|
| 25 | ПКК.0135060 | Шестерня с подшипником в сборе |
Загрузка ...
|
|
| 26 | ПКК.0135623-А | Гайка |
Загрузка ...
|
|
| 27 | ПКК.0135639-А | Шестерня |
Загрузка ...
|
|
| 28 | ПКК.0135643-А | Шайба |
Загрузка ...
|
|
| 29 | ПКК.0135662 | Шестерня |
Загрузка ...
|
|
| 30 | ПКК.0135040 | Вал в сборе |
Загрузка ...
|
|
| 30 | ПКК.0135663 | Вал |
Загрузка ...
|
|
| 31 | ПКК.0135664 | Муфта |
Загрузка ...
|
|
| 32 | ПКК.0135665 | Гайка специальная |
Загрузка ...
|
|
| 33 | ПКК.0135090 | Вал с шестернями в сборе |
Загрузка ...
|
|
| 33 | ПКК.0135671 | Вал-шестерня |
Загрузка ...
|
|
| 34 | ПКК.0135672 | Шестерня |
Загрузка ...
|
|
| 35 | ПКК.0135673 | Шестерня |
Загрузка ...
|
|
| 36 | ПКК.0135674 | Вал |
Загрузка ...
|
|
| 36 | ПКК.0135030-А | Вал в сборе |
Загрузка ...
|
|
| 37 | ПКК.0135675 | Шестерня |
Загрузка ...
|
|
| 38 | ПКК.0135676 | Шестерня |
Загрузка ...
|
|
| 39 | ПКК.0135806-А | Кольцо дистанционное |
Загрузка ...
|
|
| 40 | ПКК.0135809 | Кольцо |
Загрузка ...
|
|
| 41 | КУЖ 0110615 | Пробка |
Загрузка ...
|
|
| 42 | РФ 0000002 | Прокладка |
Загрузка ...
|
|
| 43 | Болт М6-6ех8.88.019 ГОСТ 7798-70 | Болт М6-6ех8.88.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 44 | Болт М8-6ех20.88.019 ГОСТ 7798-70 | Болт М8-6ех20.88.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 45 | Болт М10-6ех20.80.019 ГОСТ 7798-70 | Болт М10-6ех20.80.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 46 | Винт М8-6ех50.88.019 ГОСТ 11738-84 | Винт М8-6ех50.88.019 ГОСТ 11738-84 |
Загрузка ...
|
|
| 47 | Гайка М27х1,5-6G-04А ГОСТ 2526-70 | Гайка М27х1,5-6G-04А ГОСТ 2526-70 |
Загрузка ...
|
|
| 48 | Шайба 8.65Г.06 ГОСТ 6402-70 | Шайба 8.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 49 | Шайба 10.65Г.06 ГОСТ 6402-70 | Шайба 10.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 50 | Штифт. 8х55 ГОСТ 3128-70 | Штифт. 8х55 ГОСТ 3128-70 |
Загрузка ...
|
|
| 51 | Кольцо Б40 ГОСТ 13940-86 | Кольцо Б40 ГОСТ 13940-86 |
Загрузка ...
|
|
| 52 | Кольцо В75 ГОСТ 13943-86 | Кольцо В75 ГОСТ 13943-86 |
Загрузка ...
|
|
| 53 | Кольцо 075-080-30-2-2 ГОСТ 18829-73 | Кольцо 075-080-30-2-2 ГОСТ 18829-73 |
Загрузка ...
|
|
| 53 | Кольцо 075-080-30-2-2 ГОСТ 9833-73 | Кольцо 075-080-30-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 54 | Подшипник 7508 ГОСТ 333-79 | Подшипник 7508 ГОСТ 333-79 |
Загрузка ...
|
|
| 55 | Подшипник 2007118 ГОСТ 333-79 | Подшипник 2007118 ГОСТ 333-79 |
Загрузка ...
|
|
| 55 | Подшипник 2007118 ГОСТ 333-79 | Подшипник 2007118 ГОСТ 333-79 |
Загрузка ...
|
|
| 56 | Подшипник 2007109 ГОСТ 333-79 | Подшипник 2007109 ГОСТ 333-79 |
Загрузка ...
|
|
| 57 | Подшипник 3056207А ГОСТ 4252-75 | Подшипник 3056207А ГОСТ 4252-75 |
Загрузка ...
|
|
| 58 | Подшипник 4074108 ГОСТ 4657-82 | Подшипник 4074108 ГОСТ 4657-82 |
Загрузка ...
|
|
| 59 | Подшипник 7208А ГОСТ 27365-87 | Подшипник 7208А ГОСТ 27365-87 |
Загрузка ...
|
|
| 59 | Подшипник 7208А ГОСТ 27365-87 | Подшипник 7208А ГОСТ 27365-87 |
Загрузка ...
|
|
| 60 | Манжета 22-40х60-1 ГОСТ 8752-79/ОСТ 35.0 | Манжета 22-40х60-1 ГОСТ 8752-79/ОСТ 35.05. 146-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
