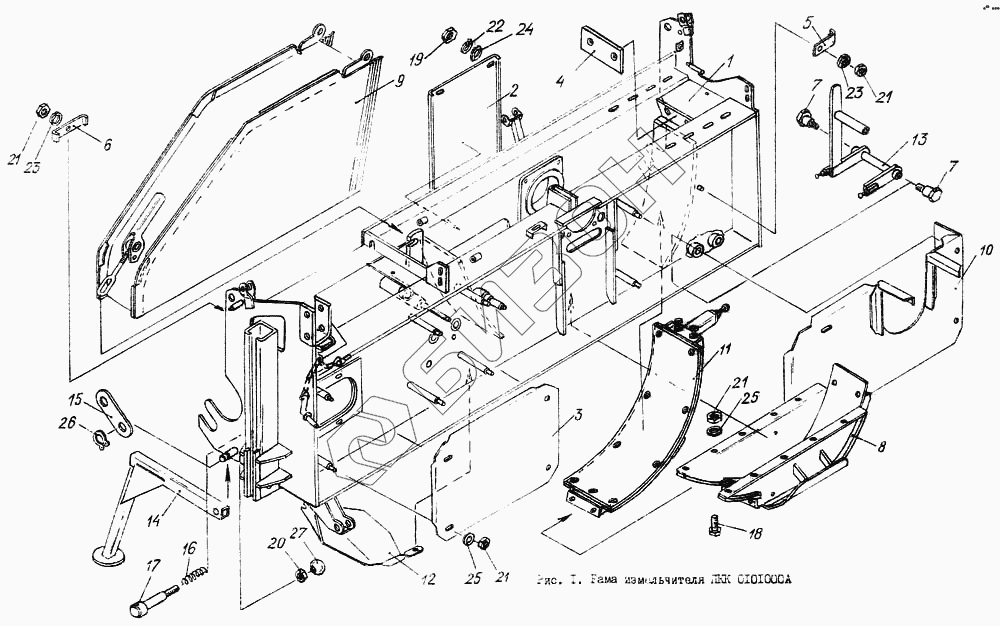

Графический каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Рама измельчителя ПКК 0101000А
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
22
23
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПКК 0101000А | Рама |
Загрузка ...
|
|
| 2 | ПКК 0100401 | Кожух |
Загрузка ...
|
|
| 3 | ПКК 0100403А | Щиток |
Загрузка ...
|
|
| 4 | ПКК 0100408А | Пластина |
Загрузка ...
|
|
| 5 | ПКК 0100521 | Скоба |
Загрузка ...
|
|
| 6 | ПКК 0100522 | Скоба |
Загрузка ...
|
|
| 7 | ПКК 0100657А | Болт специальный |
Загрузка ...
|
|
| 8 | ПКК 0102000А | Кожух нижний |
Загрузка ...
|
|
| 9 | ПКК.0103000-А | Кожух верхний измельчителя |
Загрузка ...
|
|
| 10 | ПКК 0114000А | Кожух |
Загрузка ...
|
|
| 11 | ПКК 0119000 | Поддон сменный |
Загрузка ...
|
|
| 12 | ПКК 0121000 | Кожух |
Загрузка ...
|
|
| 13 | ПКК 0127000 | Рычаг |
Загрузка ...
|
|
| 14 | ПКК 0149000 | Опора |
Загрузка ...
|
|
| 15 | ПКК 0200419 | Накладка |
Загрузка ...
|
|
| 16 | ПКК 0201628 | Пружина |
Загрузка ...
|
|
| 17 | ПКК 0201629 | Фиксатор |
Загрузка ...
|
|
| 18 | Болт М10-6ех30.88.019 ГОСТ 7796-70 | Болт М10-6ех30.88.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | Гайка М8-6G.8.019 ГОСТ 5915-70 | Гайка М8-6G.8.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 20 | Гайка М10-6G.05.019 ГОСТ 2526-70 | Гайка М10-6G.05.019 ГОСТ 2526-70 |
Загрузка ...
|
|
| 21 | Гайка М10-6Н.08.019 ОСТ 37.001.137-83 | Гайка М10-6Н.08.019 ОСТ 37.001.137-83 |
Загрузка ...
|
|
| 22 | Шайба 8.65Г.06 ГОСТ 6402-70 | Шайба 8.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 23 | Шайба 10.65Г.06 ГОСТ 6402-70 | Шайба 10.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 24 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 25 | Шайба 10.01.019 ГОСТ 11371-78 | Шайба 10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 26 | Кольцо В30 ГОСТ 13942-86 | Кольцо В30 ГОСТ 13942-86 |
Загрузка ...
|
|
| 27 | Н.067.044 | Ручка П302Д61-16-77 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
