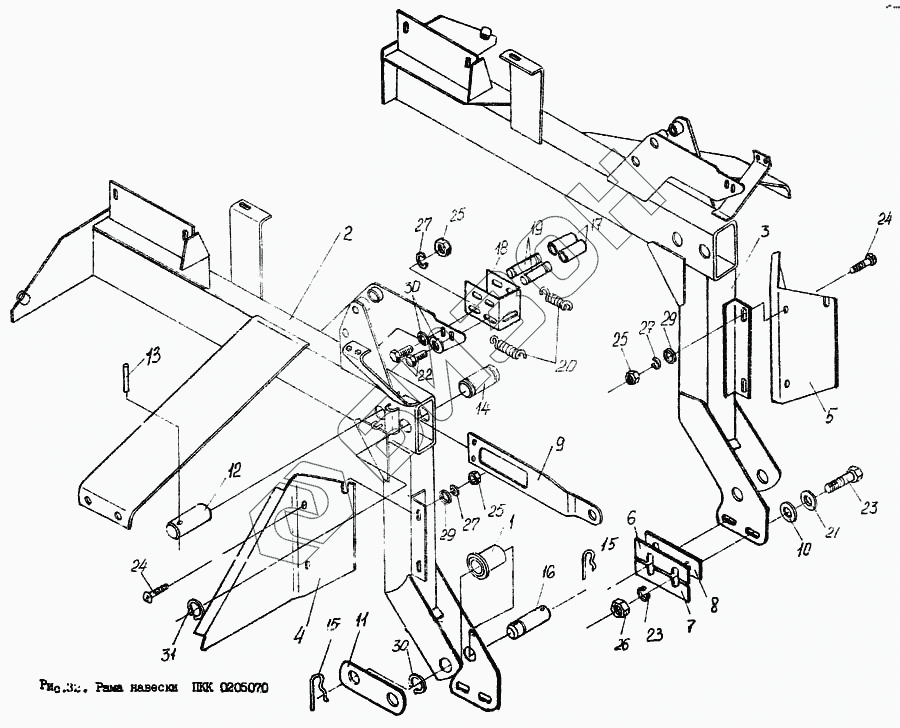

Графический каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Рама навески ПКК 0205070
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
23
24
24
25
25
25
26
27
27
27
29
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ПКК 0205070 | ПКК 0205070 | Рама навески в сборе |
Загрузка ...
|
|
| КИС 0128300А | КИС 0128300А | Замок в сборе |
Загрузка ...
|
|
| ПКК.0205050 | ПКК.0205050 | Стержень |
Загрузка ...
|
|
| 1 | ПКК 0205060 | Ролик |
Загрузка ...
|
|
| 2 | ПКК 0205080 | Рама навески |
Загрузка ...
|
|
| 3 | ПКК 0205080-01 | Рама навески |
Загрузка ...
|
|
| 4 | ПКК.0200404 | Закрылок |
Загрузка ...
|
|
| 5 | ПКК 0200404-01 | Закрылок |
Загрузка ...
|
|
| 6 | ПКК 0200411 | Прокладка |
Загрузка ...
|
|
| 7 | ПКК 0200411-01 | Прокладка |
Загрузка ...
|
|
| 8 | ПКК 0200411-02 | Прокладка |
Загрузка ...
|
|
| 9 | ПКК.0205417 | Хвостовик |
Загрузка ...
|
|
| 10 | ПКК 0204505 | Шайба |
Загрузка ...
|
|
| 11 | ПКК-0205419 | Накладка |
Загрузка ...
|
|
| 12 | ПКК 0205603 | Стержень |
Загрузка ...
|
|
| 13 | ПКК 0205607 | Штифт |
Загрузка ...
|
|
| 14 | ПКК.0205608 | Ось |
Загрузка ...
|
|
| 15 | ПКК.0205612 | Шплинт пружинный |
Загрузка ...
|
|
| 16 | ПКК 0205615 | Ось ролика |
Загрузка ...
|
|
| 17 | КИС 0128002А | Муфта |
Загрузка ...
|
|
| 18 | КИС 0128472А | Скоба |
Загрузка ...
|
|
| 19 | КИС 0128608А | Валик |
Загрузка ...
|
|
| 20 | КИС 0128609Б | Пружина |
Загрузка ...
|
|
| 21 | КУЖ 0201422 | Шайба специальная |
Загрузка ...
|
|
| 22 | Болт М8-6ех20.88.019 ГОСТ 7796-70 | Болт М8-6ех20.88.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 23 | Болт М16.6ех60.88.019 ГОСТ 7796-70 | Болт М16.6ех60.88.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | Винт М8-6ех20.58.019 ГОСТ 17473-80 | Винт М8-6ех20.58.019 ГОСТ 17473-80 |
Загрузка ...
|
|
| 25 | Гайка М8-6G.6.016 ГОСТ 5915-70 | Гайка М8-6G.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | Гайка М16-6G.6.019 ГОСТ 5915-70 | Гайка М16-6G.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | Шайба 8.65Г.06 ГОСТ 6402-70 | Шайба 8.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | Шайба 16.65Г.06 ГОСТ 6402-70 | Шайба 16.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 29 | Шайба 8.01.019 ГОСТ 6958-78 | Шайба 8.01.019 ГОСТ 6958-78 |
Загрузка ...
|
|
| 30 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 31 | Кольцо А30 ГОСТ 13940-86 | Кольцо А30 ГОСТ 13940-86 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
