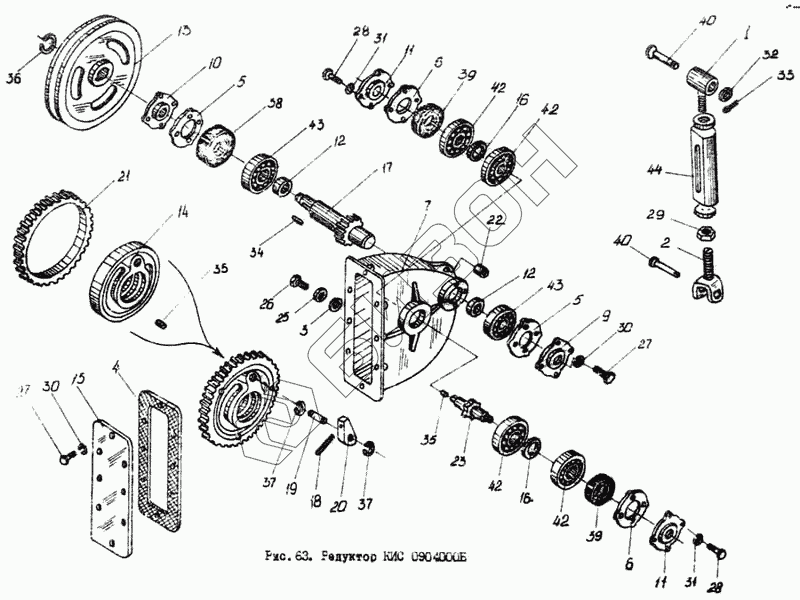

Графический каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Редуктор КИС 0904000Б
1
2
3
4
5
5
6
6
7
9
10
11
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
25
26
27
27
28
28
29
30
30
31
31
32
33
34
35
35
36
37
37
38
39
39
40
40
42
42
42
42
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0904030А | КИС 0904030А | Колесо в сборе |
Загрузка ...
|
|
| КИС 0904010Б | КИС 0904010Б | Колесо в сборе |
Загрузка ...
|
|
| КИС 0904020Б | КИС 0904020Б | Храповик со втулкой |
Загрузка ...
|
|
| КИС-0304000-Б | КИС-0304000-Б | Редуктор |
Загрузка ...
|
|
| КИС 0907000А | КИС 0907000А | Стяжка в сборе |
Загрузка ...
|
|
| 1 | КИС 0907010А | Винт правый |
Загрузка ...
|
|
| 2 | КИС 0907020А | Винт левый |
Загрузка ...
|
|
| 3 | КИС 0118005 | Прокладка |
Загрузка ...
|
|
| 4 | КИС 0904001А | Прокладка |
Загрузка ...
|
|
| 5 | КИС 0904002А | Прокладка |
Загрузка ...
|
|
| 6 | КИС 0904003А | Прокладка |
Загрузка ...
|
|
| 7 | КИС 0904004Б | Корпус |
Загрузка ...
|
|
| 8 | КИС 0904004Б-01 | Корпус |
Загрузка ...
|
|
| 9 | КИС-0904005 | Крышка |
Загрузка ...
|
|
| 10 | КИС-0904006 | Крышка |
Загрузка ...
|
|
| 11 | КИС-0904007 | Крышка |
Загрузка ...
|
|
| 12 | КИС-0904008 | Кольцо |
Загрузка ...
|
|
| 13 | КИС 0904103Б | Шкив |
Загрузка ...
|
|
| 14 | КИС 0904104Б | Корпус колеса |
Загрузка ...
|
|
| 15 | КИС 0904401В | Крышка |
Загрузка ...
|
|
| 16 | КИС 0904402А | Шайба |
Загрузка ...
|
|
| 17 | КИС 0904601Б | Вал-шестерня |
Загрузка ...
|
|
| 18 | КИС 0904602Б | Пружина |
Загрузка ...
|
|
| 19 | КИС 0904603А | Ось |
Загрузка ...
|
|
| 20 | КИС 0904604А | Собачка |
Загрузка ...
|
|
| 21 | КИС 0904605Б | Венец зубчатый |
Загрузка ...
|
|
| 22 | КИС 0904607А | Втулка |
Загрузка ...
|
|
| 23 | КИС 0904608Б | Храповик |
Загрузка ...
|
|
| 24 | КИС 0904609А | Втулка |
Загрузка ...
|
|
| 25 | КУЖ 0110401 | Шайба |
Загрузка ...
|
|
| 26 | КУЖ 0110615 | Пробка |
Загрузка ...
|
|
| 27 | Болт М8.6ех25.58.019 ГОСТ 7796-70 | Болт М8.6ех25.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 28 | Болт М10.6ех30.58.019 ГОСТ 7796-70 | Болт М10.6ех30.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 29 | Гайка М16LН.6.019 ГОСТ 5915-70 | Гайка М16LН.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 30 | Шайба 8.65Г.019 ГОСТ 6402-70 | Шайба 8.65Г.019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 31 | Шайба 10.65Г.019 ГОСТ 6402-70 | Шайба 10.65Г.019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | Шайба 16.01.019 ГОСТ 11371-78 | Шайба 16.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 33 | Шплинт 4х32.019 ГОСТ 397-79 | Шплинт 4х32.019 ГОСТ 397-79 |
Загрузка ...
|
|
| 34 | Шпонка 8х7х40 ГОСТ 23360-78 | Шпонка 8х7х40 ГОСТ 23360-78 |
Загрузка ...
|
|
| 35 | Штифт 6 Пр22ах12 ГОСТ 3128-70 | Штифт 6 Пр22ах12 ГОСТ 3128-70 |
Загрузка ...
|
|
| 36 | Кольцо 1В30 ГОСТ 13940-68 | Кольцо 1В30 ГОСТ 13940-68 |
Загрузка ...
|
|
| 37 | Кольцо Б20 ГОСТ 13942-68 | Кольцо Б20 ГОСТ 13942-68 |
Загрузка ...
|
|
| 38 | Манжета 1,2-35х58-1 ГОСТ 8752-79 | Манжета 1,2-35х58-1 ГОСТ 8752-79 |
Загрузка ...
|
|
| 39 | Манжета 2,2-50х70-1 ГОСТ 8752-79 | Манжета 2,2-50х70-1 ГОСТ 8752-79 |
Загрузка ...
|
|
| 40 | Ось 6-16в12х60.10кпЦ9хр ГОСТ 9650-80 | Ось 6-16в12х60.10кпЦ9хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 41 | Ось 6-16в12х80.10кпЦ9хр ГОСТ 9650-80 | Ось 6-16в12х80.10кпЦ9хр ГОСТ 9650-80 |
Загрузка ...
|
|
| 42 | Подшипник 111 ГОСТ 8338-75 | Подшипник 111 ГОСТ 8338-75 |
Загрузка ...
|
|
| 43 | Подшипник 207 ГОСТ 8338-75 | Подшипник 207 ГОСТ 8338-75 |
Загрузка ...
|
|
| 44 | Н.063.211 | Гайка стяжная М16х110-1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
