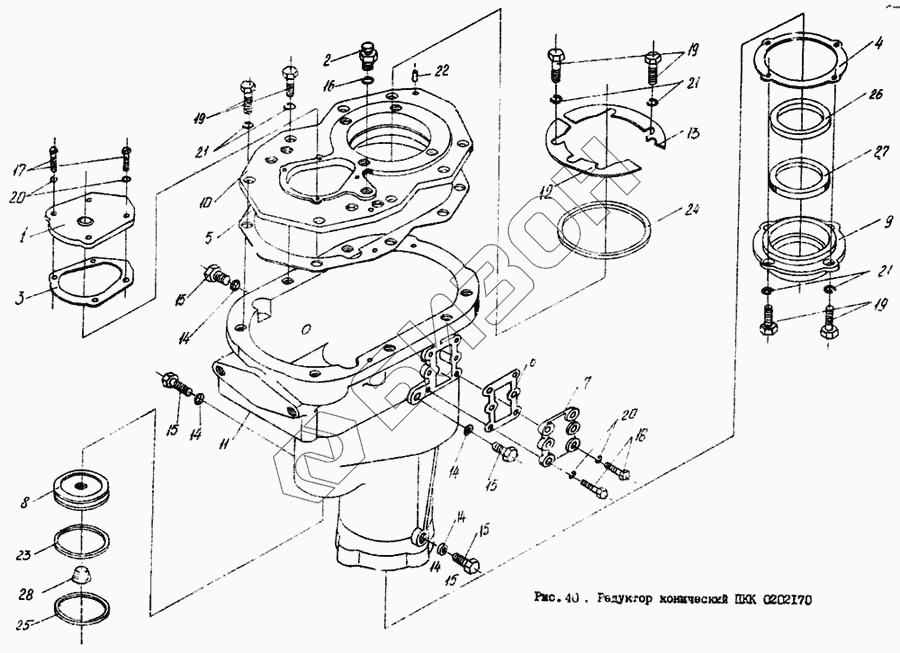

Графический каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Редуктор конический ПКК 0202170
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
14
14
14
14
15
15
15
15
15
16
17
18
18
19
19
19
20
20
21
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПКК 0202400 | Крышка |
Загрузка ...
|
|
| 2 | РФ00.01.000 | Сапун |
Загрузка ...
|
|
| 3 | ПКК 0202007 | Прокладка |
Загрузка ...
|
|
| 4 | ПКК 0202008 | Прокладка |
Загрузка ...
|
|
| 5 | ПКК 0202009 | Прокладка |
Загрузка ...
|
|
| 6 | ПКК 0202012 | Прокладка |
Загрузка ...
|
|
| 7 | ПКК 0202014 | Крышка |
Загрузка ...
|
|
| 8 | ПКК 0202015 | Крышка |
Загрузка ...
|
|
| 8 | ПКК 0202290 | Крышка с кольцом и пробкой |
Загрузка ...
|
|
| 9 | ПКК 0202114 | Крышка |
Загрузка ...
|
|
| 9 | ПКК 0202150 | Крышка с манжетами |
Загрузка ...
|
|
| 10 | ПКК 0202301 | Крышка корпуса |
Загрузка ...
|
|
| 11 | ПКК 0202306 | Корпус |
Загрузка ...
|
|
| 12 | ПКК 0202545 | Прокладка регулировочная |
Загрузка ...
|
|
| 13 | ПКК 0202547 | Прокладка регулировочная |
Загрузка ...
|
|
| 14 | КИС 0118005 | Прокладка |
Загрузка ...
|
|
| 15 | КУЖ 0110615 | Пробка |
Загрузка ...
|
|
| 16 | РФ 00.00.002 | Прокладка |
Загрузка ...
|
|
| 17 | Болт М8-6ех20.88.019 ГОСТ 7796-70 | Болт М8-6ех20.88.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 18 | Болт М8-6ех25.88.019 ГОСТ 7796-70 | Болт М8-6ех25.88.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | Болт М12-6вх30.88.019 ГОСТ 7796-70 | Болт М12-6вх30.88.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | Шайба 8.65Г.06 ГОСТ 6402-70 | Шайба 8.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 21 | Шайба 12.65Г.06 ГОСТ 6402-70 | Шайба 12.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | Штифт 8т6х40 ГОСТ 3128-70 | Штифт 8т6х40 ГОСТ 3128-70 |
Загрузка ...
|
|
| 23 | Кольцо 070-080-58 ГОСТ 18829-73/ ГОСТ 98 | Кольцо 070-080-58 ГОСТ 18829-73/ ГОСТ 9833-73 |
Загрузка ...
|
|
| 24 | Кольцо 130-135-36 ГОСТ 18829-73/ ГОСТ 98 | Кольцо 130-135-36 ГОСТ 18829-73/ ГОСТ 9833-73 |
Загрузка ...
|
|
| 25 | Кольцо В80 ГОСТ 13943-86 | Кольцо В80 ГОСТ 13943-86 |
Загрузка ...
|
|
| 26 | Манжета 1.2-70х95 ГОСТ 8752-79/ОСТ 38.05 | Манжета 1.2-70х95 ГОСТ 8752-79/ОСТ 38.05146-78 |
Загрузка ...
|
|
| 27 | Манжета 2.2-70х95 ГОСТ 8752-79/ОСТ 38.05 | Манжета 2.2-70х95 ГОСТ 8752-79/ОСТ 38.05146-78 |
Загрузка ...
|
|
| 28 | Пробка 3МК 10кд6хр ОСТ 231117-83 | Пробка 3МК 10кд6хр ОСТ 231117-83 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
