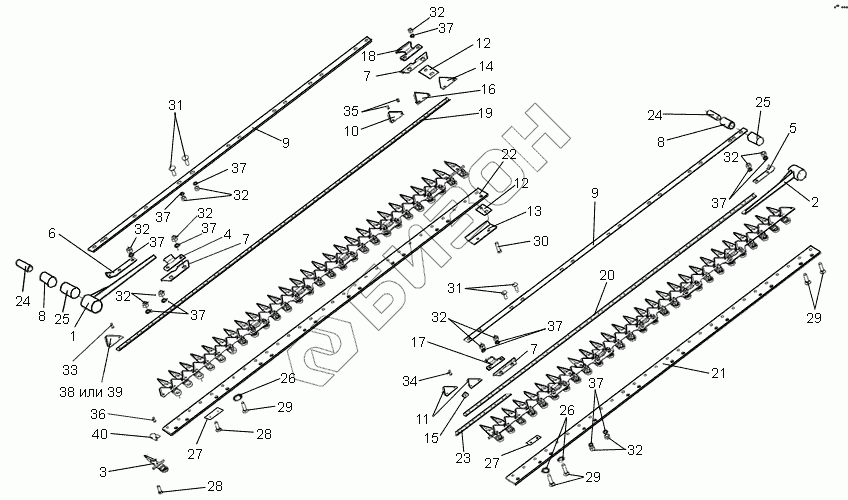

Графический каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Аппарат режущий
/093.gif)
1
2
3
4
5
6
7
7
7
8
8
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
25
26
26
26
27
27
28
28
29
29
29
30
31
31
32
32
32
32
32
32
32
32
32
33
33
34
34
35
35
36
37
37
37
37
37
37
37
37
37
37
38
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0205010Б | КИС 0205010Б | Нож левый |
Загрузка ...
|
|
| КИС 0205000В | КИС 0205000В | Аппарат режущий |
Загрузка ...
|
|
| КЗНМ.08.010 | КЗНМ.08.010 | Палец |
Загрузка ...
|
|
| КИС 0205050А | КИС 0205050А | Головка ножа правая |
Загрузка ...
|
|
| КИС 0205020А | КИС 0205020А | Кожух |
Загрузка ...
|
|
| КИС 0205040В | КИС 0205040В | Нож правый |
Загрузка ...
|
|
| 1 | КИС 0205030Б | Головка левая |
Загрузка ...
|
|
| 2 | КИС 0205060Б | Головка правая |
Загрузка ...
|
|
| 3 | КЗНМ 08.601 | Палец |
Загрузка ...
|
|
| 4 | КИН 0204402 | Прижим |
Загрузка ...
|
|
| 5 | КИН 0204403 | Упор |
Загрузка ...
|
|
| 6 | КИН 0204403-01 | Упор |
Загрузка ...
|
|
| 7 | КИН 0204404 | Пластинка трения |
Загрузка ...
|
|
| 8 | КИС 0205001А | Втулка |
Загрузка ...
|
|
| 8 | КИС 0205001А | Втулка |
Загрузка ...
|
|
| 9 | КИС 0200404А | Прокладка |
Загрузка ...
|
|
| 10 | КИС 0205401А | Сегмент |
Загрузка ...
|
|
| 11 | КИС 0205402А | Сегмент |
Загрузка ...
|
|
| 12 | КИС 0205407А | Прокладка |
Загрузка ...
|
|
| 13 | КИС 0205411В | Пластина |
Загрузка ...
|
|
| 14 | КИС 0205412А | Сегмент |
Загрузка ...
|
|
| 15 | КИС 0205413А | Прокладка |
Загрузка ...
|
|
| 16 | КИС 0205417А | Сегмент |
Загрузка ...
|
|
| 17 | КИС 0205423 | Прижим |
Загрузка ...
|
|
| 18 | КИС 0205424 | Прижим |
Загрузка ...
|
|
| 19 | КИС 0205501А | Полоса ножевая 1 ГОСТ 158-74 |
Загрузка ...
|
|
| 20 | КИС 0205502А | Полоса ножевая 1 ГОСТ 158-74 |
Загрузка ...
|
|
| 21 | КИС 0205504В | Брус правый |
Загрузка ...
|
|
| 22 | КИС 0205505В | Брус левый |
Загрузка ...
|
|
| 23 | КИС 0205506 | Накладка |
Загрузка ...
|
|
| 24 | КИС 0205801А | Втулка внутренняя |
Загрузка ...
|
|
| 24 | КИС 0205801А | Втулка внутренняя |
Загрузка ...
|
|
| 25 | КИС 0205802А | Втулка наружная |
Загрузка ...
|
|
| 25 | КИС 0205802А | Втулка наружная |
Загрузка ...
|
|
| 26 | КСЛ 0201442А | Прокладка регулировочная |
Загрузка ...
|
|
| 27 | МКС 0507505 | Прокладка |
Загрузка ...
|
|
| 28 | [Болт М12-6ех40 – 7786] | Болт М12-6ех40 – 7786 |
Загрузка ...
|
|
| 29 | [Болт М12-6ех50 – 7786] | Болт М12-6ех50 – 7786 |
Загрузка ...
|
|
| 30 | [Болт М12-6ех45 – 7796] | Болт М12-6ех45 – 7796 |
Загрузка ...
|
|
| 31 | [Болт М12-6ех40 – 7802] | Болт М12-6ех40 – 7802 |
Загрузка ...
|
|
| 32 | [Гайка М12-6g – 5915] | Гайка М12-6g – 5915 |
Загрузка ...
|
|
| 32 | [Гайка М12-6g – 5915] | Гайка М12-6g – 5915 |
Загрузка ...
|
|
| 33 | [Заклепка 5х16 – 10299] | Заклепка 5х16 – 10299 |
Загрузка ...
|
|
| 33 | [Заклепка 5х16 – 10299] | Заклепка 5х16 – 10299 |
Загрузка ...
|
|
| 34 | [Заклепка 5х20 – 10299] | Заклепка 5х20 – 10299 |
Загрузка ...
|
|
| 34 | [Заклепка 5х20 – 10299] | Заклепка 5х20 – 10299 |
Загрузка ...
|
|
| 35 | [Заклепка 5х16 – 10300] | Заклепка 5х16 – 10300 |
Загрузка ...
|
|
| 35 | [Заклепка 5х16 – 10300] | Заклепка 5х16 – 10300 |
Загрузка ...
|
|
| 36 | [Заклепка 6х28 – 10300] | Заклепка 6х28 – 10300 |
Загрузка ...
|
|
| 37 | [Шайба 12Т 65Г – 6402] | Шайба 12Т 65Г – 6402 |
Загрузка ...
|
|
| 37 | [Шайба 12Т 65Г – 6402] | Шайба 12Т 65Г – 6402 |
Загрузка ...
|
|
| 38 | Н.066.02 | Сегмент 1Н ГОСТ 158-74 |
Загрузка ...
|
|
| 38 | Н.066.02 | Сегмент 1Н ГОСТ 158-74 |
Загрузка ...
|
|
| 39 | Н.066.02-02 | Сегмент 1Н ГОСТ 158-74 |
Загрузка ...
|
|
| 39 | Н.066.02-02 | Сегмент 1Н ГОСТ 158-74 |
Загрузка ...
|
|
| 40 | Н.066.56 | Пластина противорежущая 2н ГОСТ 156-74 |
Загрузка ...
|
