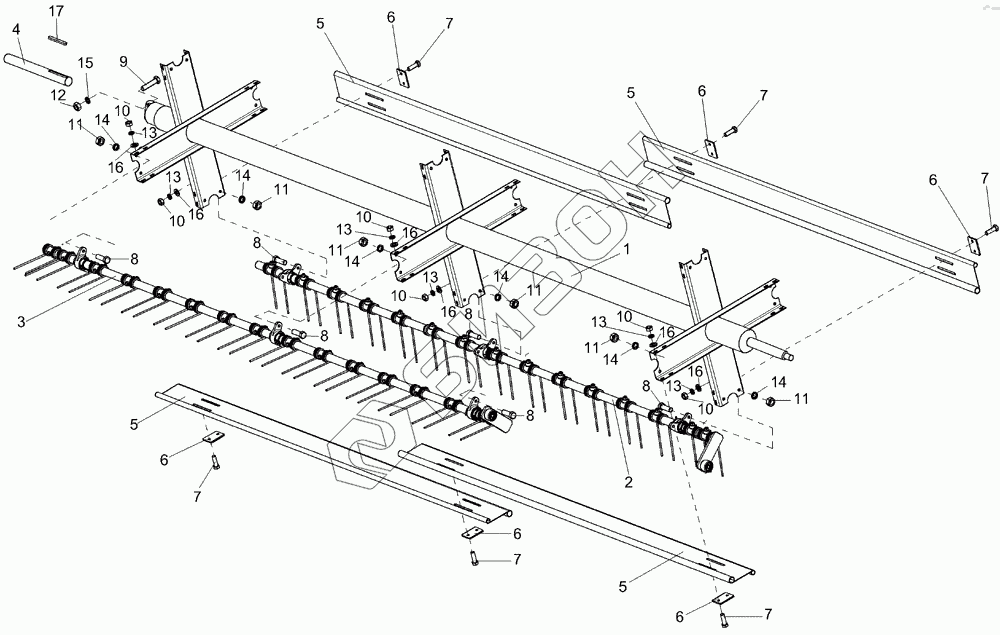

Графический каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Мотовило (установка граблин)
/110.gif)
1
2
3
4
5
5
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
8
8
9
10
10
10
10
10
10
11
11
11
11
11
11
12
13
13
13
13
13
13
14
14
14
14
14
14
15
16
16
16
16
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КИН 0203010Б | Вал мотовила |
Загрузка ...
|
|
| 2 | КИН 0203020 | Граблина |
Загрузка ...
|
|
| 3 | КИН 0203030 | Граблина |
Загрузка ...
|
|
| 4 | КИН 0200601 | Цапфа |
Загрузка ...
|
|
| 5 | КИН 0203401 | Планка |
Загрузка ...
|
|
| 6 | КИС 0203501А | Накладка |
Загрузка ...
|
|
| 7 | [Болт М8-6ех25 – 7796] | Болт М8-6ех25 – 7796 |
Загрузка ...
|
|
| 8 | [Болт М10-6ех30 – 7796] | Болт М10-6ех30 – 7796 |
Загрузка ...
|
|
| 9 | [Болт М12-6ех70 – 7796] | Болт М12-6ех70 – 7796 |
Загрузка ...
|
|
| 10 | [Гайка М8-6g – 5915] | Гайка М8-6g – 5915 |
Загрузка ...
|
|
| 11 | [Гайка М10-6g – 5915] | Гайка М10-6g – 5915 |
Загрузка ...
|
|
| 12 | [Гайка М12-6g – 5915] | Гайка М12-6g – 5915 |
Загрузка ...
|
|
| 13 | [Шайба 8Т 65Г – 6402] | Шайба 8Т 65Г – 6402 |
Загрузка ...
|
|
| 14 | [Шайба 10Т 65Г – 6402] | Шайба 10Т 65Г – 6402 |
Загрузка ...
|
|
| 15 | [Шайба 12Т 65Г – 6402] | Шайба 12Т 65Г – 6402 |
Загрузка ...
|
|
| 16 | [Шайба 8.01 – 11371] | Шайба 8.01 – 11371 |
Загрузка ...
|
|
| 17 | [Шпонка 12х8х45 – 23360] | Шпонка 12х8х45 – 23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
