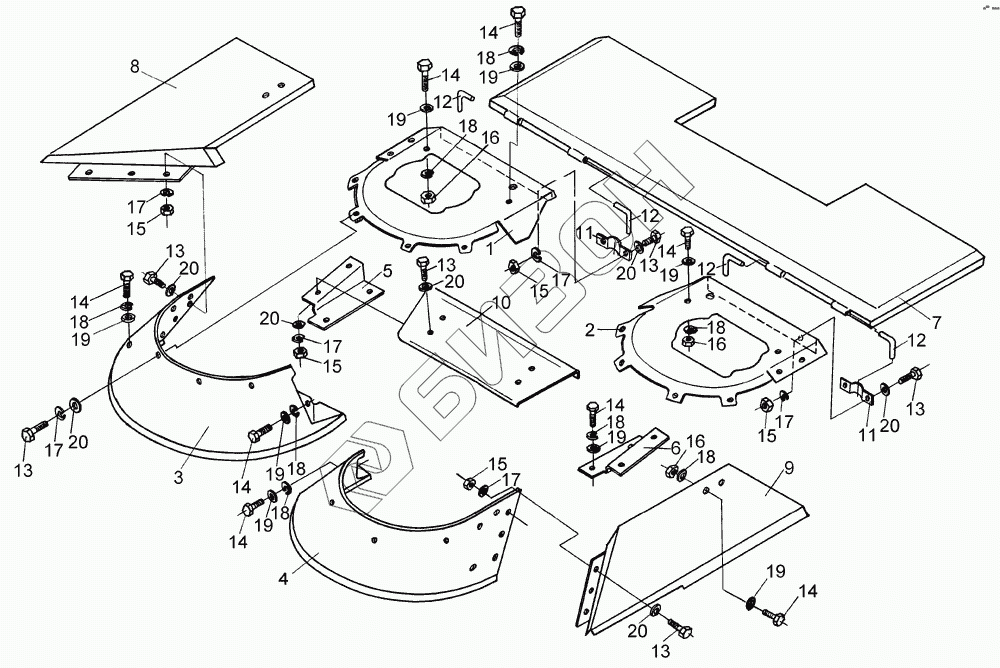

Графический каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Панели, кожух и боковина жатки
/050.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
12
12
12
13
13
13
13
13
13
14
14
14
14
14
14
14
14
15
15
15
15
15
16
16
17
17
17
17
17
17
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
20
20
20
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПКК 0208180 | Панель |
Загрузка ...
|
|
| 2 | ПКК 0208180-01 | Панель |
Загрузка ...
|
|
| 3 | ПКК 0208190 | Кожух передний |
Загрузка ...
|
|
| 4 | ПКК 0208190-01 | Кожух передний |
Загрузка ...
|
|
| 5 | ПКК 0208200 | Кронштейн |
Загрузка ...
|
|
| 6 | ПКК 0208200-01 | Кронштейн |
Загрузка ...
|
|
| 7 | ПКК 0208210 | Крышка |
Загрузка ...
|
|
| 8 | ПКК 0208433 | Боковина |
Загрузка ...
|
|
| 9 | ПКК 0208433-01 | Боковина |
Загрузка ...
|
|
| 10 | ПКК 0208434 | Крышка |
Загрузка ...
|
|
| 11 | ПКК 0208535 | Петля |
Загрузка ...
|
|
| 12 | ПКК 0208608 | Кронштейн |
Загрузка ...
|
|
| 13 | [Болт М8-6ех16 – 7796] | Болт М8-6ех16 – 7796 |
Загрузка ...
|
|
| 14 | [Болт М12-6ех25 – 7796] | Болт М12-6ех25 – 7796 |
Загрузка ...
|
|
| 15 | [Гайка М8-6g – 5915] | Гайка М8-6g – 5915 |
Загрузка ...
|
|
| 16 | [Гайка М12-6g – 5915] | Гайка М12-6g – 5915 |
Загрузка ...
|
|
| 17 | [Шайба 8Т 65Г – 6402] | Шайба 8Т 65Г – 6402 |
Загрузка ...
|
|
| 18 | [Шайба 12Т 65Г – 6402] | Шайба 12Т 65Г – 6402 |
Загрузка ...
|
|
| 19 | [Шайба А.12.01 – 6958] | Шайба А.12.01 – 6958 |
Загрузка ...
|
|
| 20 | [Шайба С.8.01 – 11371] | Шайба С.8.01 – 11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
