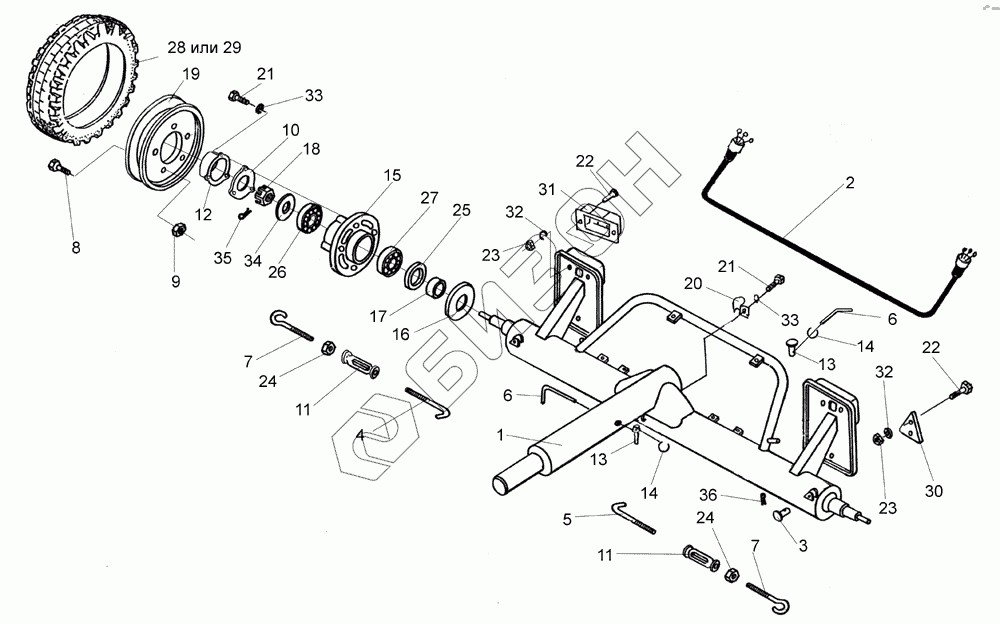

Графический каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Тележка задняя
/120.gif)
1
2
3
4
5
6
6
7
7
7
8
9
10
11
11
12
13
13
14
14
15
16
17
18
19
19
20
21
21
21
22
22
23
23
24
24
24
25
26
27
28
29
30
31
32
32
33
33
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0209020 | КИС 0209020 | Натяжное устройство |
Загрузка ...
|
|
| ПКК 0469000 | ПКК 0469000 | Тележка задняя |
Загрузка ...
|
|
| КПР 6102020 | КПР 6102020 | Колесо |
Загрузка ...
|
|
| КИС 0209020-01 | КИС 0209020-01 | Устройство натяжное в сборе |
Загрузка ...
|
|
| ПКК 0469030 | ПКК 0469030 | Рама со ступицами в сборе |
Загрузка ...
|
|
| 1 | ПКК 0469010 | Рама |
Загрузка ...
|
|
| 2 | ПКК 0469750А | Жгут |
Загрузка ...
|
|
| 3 | КИС 0209602 | Палец |
Загрузка ...
|
|
| 4 | КИС 0209603 | Захват верхний |
Загрузка ...
|
|
| 5 | КИС 0209603-01 | Захват верхний |
Загрузка ...
|
|
| 6 | КИС 0209604 | Фиксатор |
Загрузка ...
|
|
| 7 | КИС 0209607 | Захват нижний |
Загрузка ...
|
|
| 7 | КИС 0209607 | Захват нижний |
Загрузка ...
|
|
| 8 | А.04.02.017-01 (40-3103016) | Болт переднего колеса |
Загрузка ...
|
|
| 9 | А.04.02.018 (40-3103017) | Гайка крепления колеса |
Загрузка ...
|
|
| 10 | А.04.02.014 (50-3103019) | Прокладка |
Загрузка ...
|
|
| 11 | АМ 46.02.201-01 | Гайка стяжная М16х110-1 |
Загрузка ...
|
|
| 11 | АМ 46.02.201-01 | Гайка стяжная М16х110-1 |
Загрузка ...
|
|
| 12 | КРН 0800415 | Крышка |
Загрузка ...
|
|
| 13 | КСЛ 0107615 | Чека |
Загрузка ...
|
|
| 14 | КСЛ 0107616 | Кольцо |
Загрузка ...
|
|
| 15 | Н.130.02.201-02 | Ступица |
Загрузка ...
|
|
| 16 | Н.130.02.403-02 | Колпачек |
Загрузка ...
|
|
| 17 | Н.130.03.601 | Втулка |
Загрузка ...
|
|
| 18 | Н.130.03.602 | Гайка |
Загрузка ...
|
|
| 19 | 36-3101010-А2 | Колесо в сборе |
Загрузка ...
|
|
| 20 | 887-8609035 | Скоба |
Загрузка ...
|
|
| 21 | [Болт М8-6ех16 – 7796] | Болт М8-6ех16 – 7796 |
Загрузка ...
|
|
| 21 | [Болт М8-6ех16 – 7796] | Болт М8-6ех16 – 7796 |
Загрузка ...
|
|
| 22 | [Болт М6-6ех20 – 7798] | Болт М6-6ех20 – 7798 |
Загрузка ...
|
|
| 23 | [Гайка М6-6g – 5915] | Гайка М6-6g – 5915 |
Загрузка ...
|
|
| 24 | [Гайка М16-6g – 5915] | Гайка М16-6g – 5915 |
Загрузка ...
|
|
| 24 | [Гайка М16-6g – 5915] | Гайка М16-6g – 5915 |
Загрузка ...
|
|
| 25 | [Манжета 1.2-55х80-1 – 8752] | Манжета 1.2-55х80-1 – 8752 |
Загрузка ...
|
|
| 26 | [Подшипник 7207А – 27365] | Подшипник 7207А – 27365 |
Загрузка ...
|
|
| 27 | [Подшипник 7208А – 27365] | Подшипник 7208А – 27365 |
Загрузка ...
|
|
| 28 | [Шина 5.50-16 122НС8] | Шина 5.50-16 122НС8 |
Загрузка ...
|
|
| 29 | [Шина 5.50-16 Бел256] | Шина 5.50-16 Бел256 |
Загрузка ...
|
|
| 30 | [Световозвращатель ФП401А «О»] | Световозвращатель ФП401А «О» |
Загрузка ...
|
|
| 31 | [Фонарь задний 331.3716-6964] | Фонарь задний 331.3716-6964 |
Загрузка ...
|
|
| 32 | [Шайба 6Т 65Г – 6402] | Шайба 6Т 65Г – 6402 |
Загрузка ...
|
|
| 33 | [Шайба 8Т 65Г – 6402] | Шайба 8Т 65Г – 6402 |
Загрузка ...
|
|
| 33 | [Шайба 8Т 65Г – 6402] | Шайба 8Т 65Г – 6402 |
Загрузка ...
|
|
| 34 | [Шайба 24.01 – 11371] | Шайба 24.01 – 11371 |
Загрузка ...
|
|
| 35 | [Шплинт 5х40 – 397] | Шплинт 5х40 – 397 |
Загрузка ...
|
|
| 36 | [Шплинт 5х45 – 397] | Шплинт 5х45 – 397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
