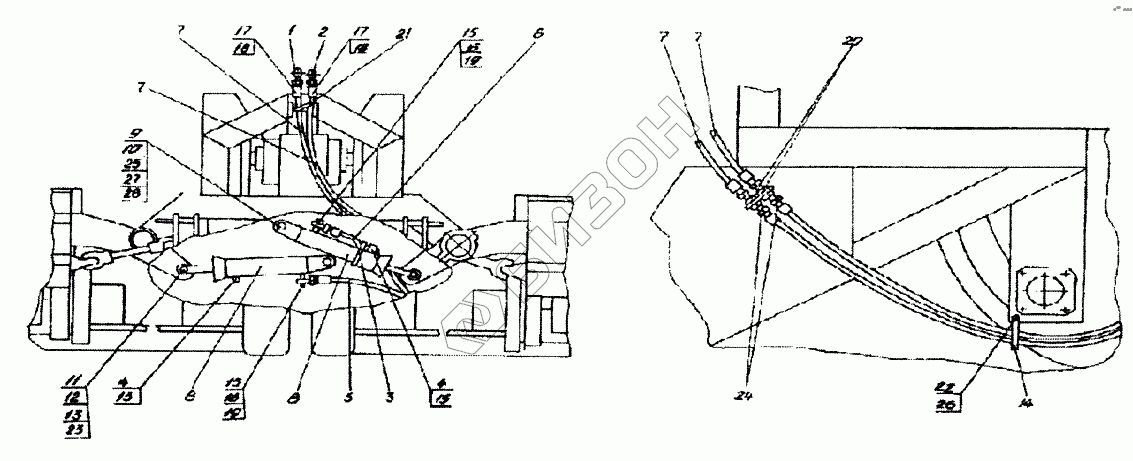

Графический каталог запасных частей к технике: Гомсельмаш КПР-6. Гидросистема косилки-плющилки ротационной (КПР6400000)
1
2
3
4
4
5
6
7
7
7
7
8
8
9
10
11
12
13
14
15
15
15
15
16
17
17
18
18
19
19
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПР6400090-01 | КПР6400090-01 | Рукав |
Загрузка ...
|
|
| КПР6400090 | КПР6400090 | Рукав |
Загрузка ...
|
|
| КПР6400020 | КПР6400020 | Гидроцилиндр |
Загрузка ...
|
|
| КПР6400010 | КПР6400010 | Гидроцилиндр |
Загрузка ...
|
|
| КПР6400000 | КПР6400000 | Гидросистема косилки-плющилки ротационной |
Загрузка ...
|
|
| 1 | ПКК0113120-02 | Полумуфта внутренняя |
Загрузка ...
|
|
| 2 | ПКК0113120-06 | Полумуфта внутренняя |
Загрузка ...
|
|
| 3 | А23.02.240 | Хомут стяжной |
Загрузка ...
|
|
| 4 | Н.036.77.000 | Сапун |
Загрузка ...
|
|
| 5 | Н.036.87.01.130 | Рукав высокого давления |
Загрузка ...
|
|
| 6 | Н.036.87.01.140 | Рукав высокого давления II-8 армированный |
Загрузка ...
|
|
| 7 | Н.036.87.01.180 | Рукав высокого давления |
Загрузка ...
|
|
| 8 | 105.072.24.000-01 | Гидроцилиндр 3-80х50-250-1 |
Загрузка ...
|
|
| 9 | КПР6000601 | Ось |
Загрузка ...
|
|
| 10 | КПР6000801 | Кольцо |
Загрузка ...
|
|
| 11 | КПР6100407 | Пластина |
Загрузка ...
|
|
| 12 | КПР6100502 | Планка |
Загрузка ...
|
|
| 13 | КПР6100603 | Ось |
Загрузка ...
|
|
| 14 | КПР6400401 | Кронштейн |
Загрузка ...
|
|
| 15 | КИС0108424А | Шайба |
Загрузка ...
|
|
| 16 | ПКК0113301А | Угольник поворотный |
Загрузка ...
|
|
| 17 | ПКК0113632 | Ниппель |
Загрузка ...
|
|
| 18 | ПКК0113634 | Штуцер |
Загрузка ...
|
|
| 19 | ПКК0113637 | Болт поворотного угольника |
Загрузка ...
|
|
| 20 | ПКК0113646 | Штуцер переборочный |
Загрузка ...
|
|
| 21 | УЭС0700021 | Лента стяжная |
Загрузка ...
|
|
| 22 | [Болт М8-6gх50-7796] | Болт М8-6gх50-7796 |
Загрузка ...
|
|
| 23 | [Болт М10-6gх20-7796] | Болт М10-6gх20-7796 |
Загрузка ...
|
|
| 24 | [Гайка М16х1,5-6g-2526] | Гайка М16х1,5-6g-2526 |
Загрузка ...
|
|
| 25 | [Гайка M30х2-60-2528] | Гайка M30х2-60-2528 |
Загрузка ...
|
|
| 26 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 27 | [Шайба С30.01-11371] | Шайба С30.01-11371 |
Загрузка ...
|
|
| 28 | [Шплинт 6,3х50-397] | Шплинт 6,3х50-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
