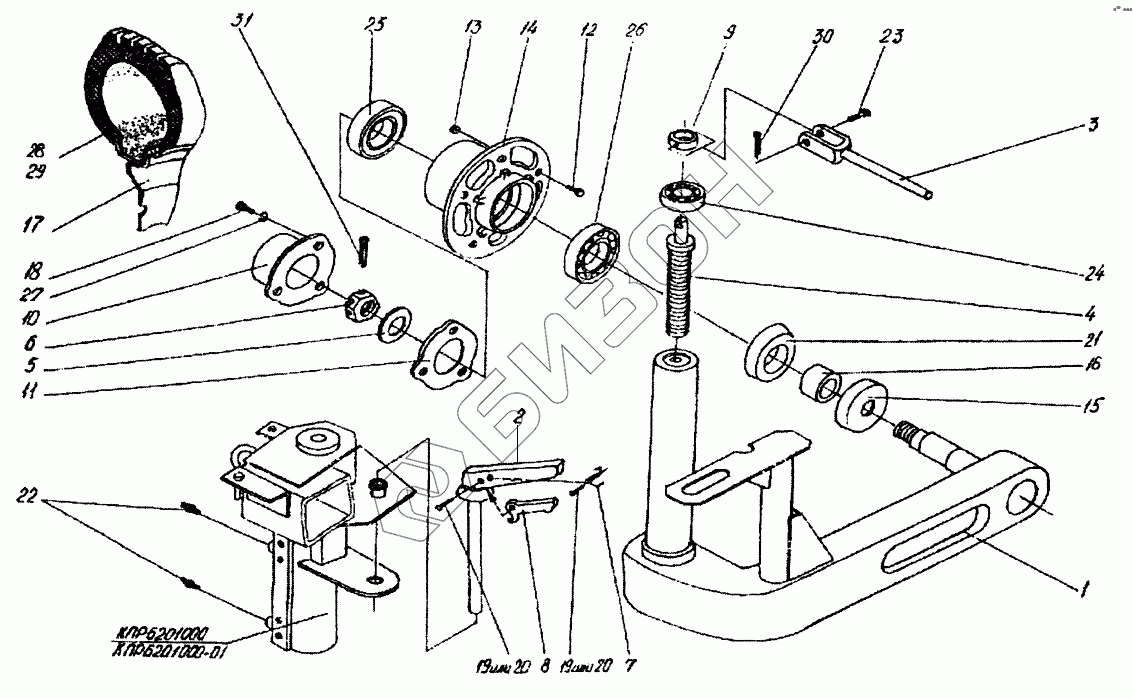

Графический каталог запасных частей к технике: Гомсельмаш КПР-6. Колесо боковое (КПР6205000)
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПР6216000 | КПР6216000 | Ручка-фиксатор |
Загрузка ...
|
|
| КПР6205020 | КПР6205020 | Колесо боковое |
Загрузка ...
|
|
| КПР6102020 | КПР6102020 | Колесо |
Загрузка ...
|
|
| 1 | КПР6105010 | Ролик |
Загрузка ...
|
|
| 2 | КПР6216010 | Ручка-фиксатор |
Загрузка ...
|
|
| 3 | ПКК0143040 | Рычаг |
Загрузка ...
|
|
| 4 | КПР6105605 | Винт |
Загрузка ...
|
|
| 5 | КСН0107421 | Шайба |
Загрузка ...
|
|
| 6 | КСН0107631 | Гайка |
Загрузка ...
|
|
| 7 | ПДВ0180601 | Пружина |
Загрузка ...
|
|
| 8 | ПДВ0180602 | Фиксатор |
Загрузка ...
|
|
| 9 | ПКК0143602 | Втулка |
Загрузка ...
|
|
| 10 | А04.02.013 | Крышка переднего колеса |
Загрузка ...
|
|
| 10 | 50-3103484 | Крышка переднего колеса |
Загрузка ...
|
|
| 11 | 50-3103019 | Прокладка |
Загрузка ...
|
|
| 11 | А04.02.014 | Прокладка |
Загрузка ...
|
|
| 12 | 40-3103016-01 | Болт переднего колеса |
Загрузка ...
|
|
| 12 | А04.02.017 | Болт переднего колеса |
Загрузка ...
|
|
| 13 | А04.02.018 | Гайка крепления диска колеса |
Загрузка ...
|
|
| 13 | 40-3103017 | Гайка крепления колеса |
Загрузка ...
|
|
| 14 | Н.130.02.201-02 | Ступица |
Загрузка ...
|
|
| 15 | Н.130.02.403-02 | Колпачек |
Загрузка ...
|
|
| 16 | Н.130.03.601 | Втулка |
Загрузка ...
|
|
| 17 | 36-3101010-А2 | Колесо в сборе |
Загрузка ...
|
|
| 18 | [Болт М8-6gх16-7796] | Болт М8-6gх16-7796 |
Загрузка ...
|
|
| 19 | [Заклепка 5х22.01-10300] | Заклепка 5х22.01-10300 |
Загрузка ...
|
|
| 20 | [Заклепка 5х22.37-10300] | Заклепка 5х22.37-10300 |
Загрузка ...
|
|
| 21 | [Манжета 2.2-55х80-8752] | Манжета 2.2-55х80-8752 |
Загрузка ...
|
|
| 22 | [Масленка 1.2-19853] | Масленка 1.2-19853 |
Загрузка ...
|
|
| 23 | [Ось 6-8B12х65-9650] | Ось 6-8B12х65-9650 |
Загрузка ...
|
|
| 24 | [Подшипник 8204-7872] | Подшипник 8204-7872 |
Загрузка ...
|
|
| 25 | [Подшипник 7207А-27365] | Подшипник 7207А-27365 |
Загрузка ...
|
|
| 26 | [Подшипник 7208А-27365] | Подшипник 7208А-27365 |
Загрузка ...
|
|
| 27 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 28 | [Шина 5.50-16 122НС8] | Шина 5.50-16 122НС8 |
Загрузка ...
|
|
| 29 | [Шина 5.50-16 Бел256] | Шина 5.50-16 Бел256 |
Загрузка ...
|
|
| 30 | [Шплинт 2х18-397] | Шплинт 2х18-397 |
Загрузка ...
|
|
| 31 | [Шплинт 5х40-397] | Шплинт 5х40-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
