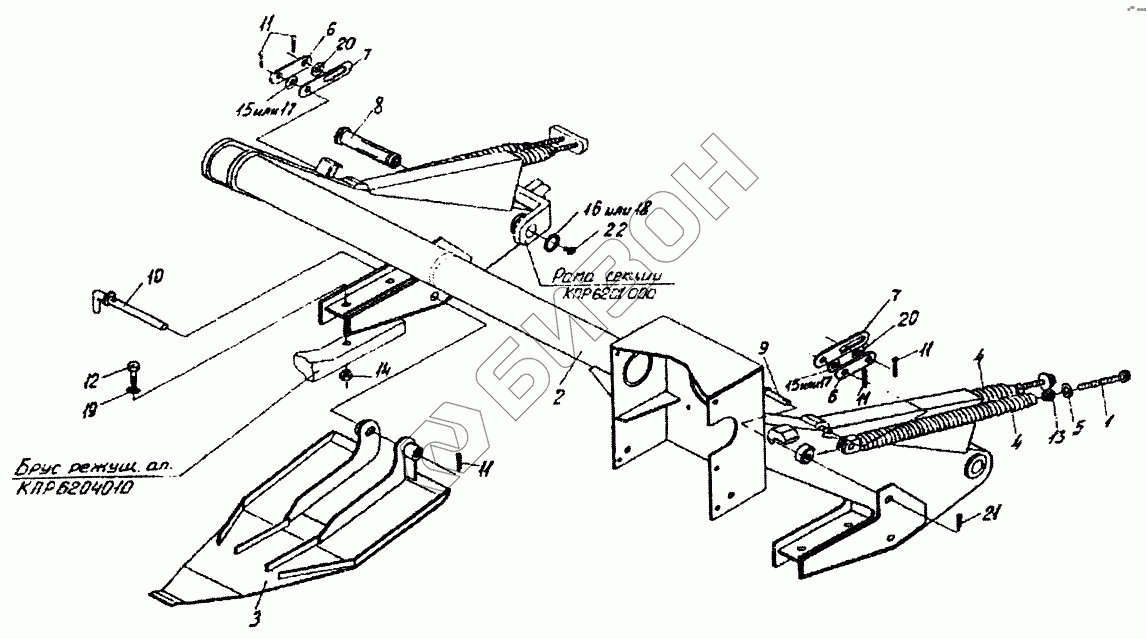

Графический каталог запасных частей к технике: Гомсельмаш КПР-6. Коромысло (КПР6206000)
1
2
3
4
4
5
6
6
7
7
8
9
10
11
11
11
11
12
13
14
15
15
16
17
17
18
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КПР6115000 | Болт регулировочный |
Загрузка ...
|
|
| 2 | КПР6206000 | Коромысло |
Загрузка ...
|
|
| 3 | КПР6207000 | Башмак |
Загрузка ...
|
|
| 4 | КПР6208000 | Пружина |
Загрузка ...
|
|
| 5 | КПР6100605 | Шайба сферическая |
Загрузка ...
|
|
| 6 | КПР6200501 | Фиксатор |
Загрузка ...
|
|
| 7 | КПР6200502 | Ограничитель |
Загрузка ...
|
|
| 8 | КПР6200604 | Ось коромысла |
Загрузка ...
|
|
| 9 | КПР6200605 | Ось |
Загрузка ...
|
|
| 10 | КПР6212000 | Рукоятка |
Загрузка ...
|
|
| 11 | А.61.07.001 | Шплинт |
Загрузка ...
|
|
| 12 | [Болт М16-6gх40-7796] | Болт М16-6gх40-7796 |
Загрузка ...
|
|
| 13 | [Гайка М2-6g-5915] | Гайка М2-6g-5915 |
Загрузка ...
|
|
| 14 | [Гайка М16-6g-5915] | Гайка М16-6g-5915 |
Загрузка ...
|
|
| 15 | [Кольцо В20-13940] | Кольцо В20-13940 |
Загрузка ...
|
|
| 16 | [Кольцо В35-13940] | Кольцо В35-13940 |
Загрузка ...
|
|
| 17 | [Кольцо В20-13942] | Кольцо В20-13942 |
Загрузка ...
|
|
| 18 | [Кольцо В35-13942] | Кольцо В35-13942 |
Загрузка ...
|
|
| 19 | [Шайба 16.65Г-6402] | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 20 | [Шайба С20.01-11371] | Шайба С20.01-11371 |
Загрузка ...
|
|
| 21 | [Шплинт 4х22-397] | Шплинт 4х22-397 |
Загрузка ...
|
|
| 22 | [Масленка 1.2-19853] | Масленка 1.2-19853 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
