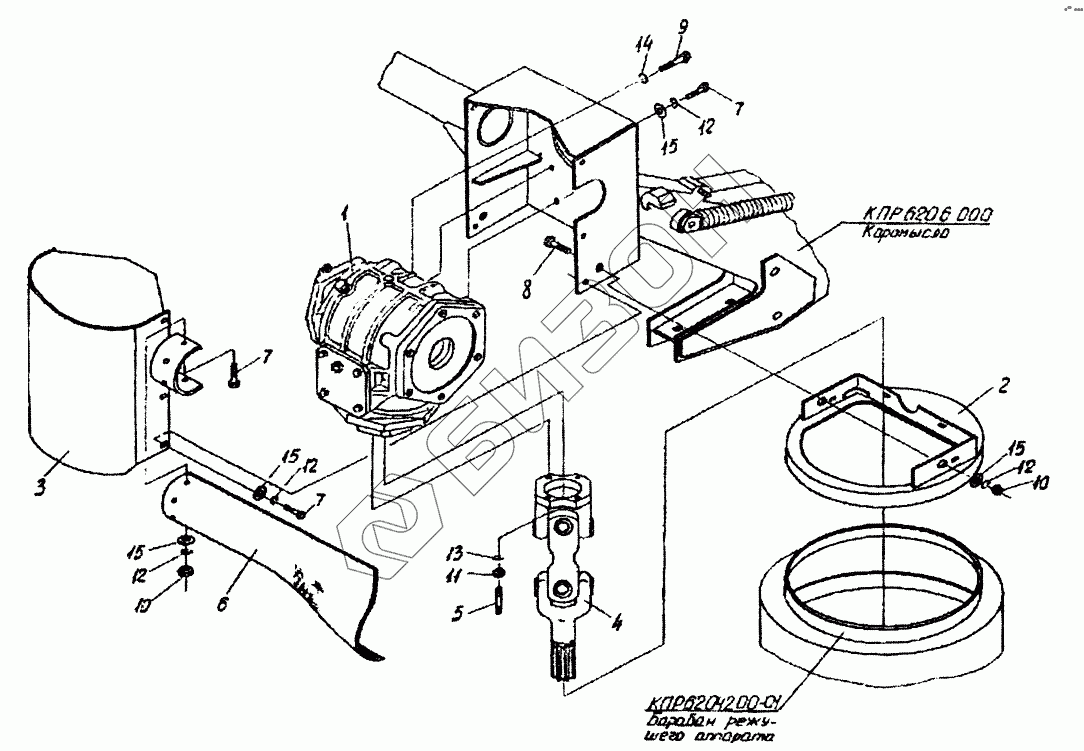

Графический каталог запасных частей к технике: Гомсельмаш КПР-6. Привод режущего аппарата
1
2
3
4
5
6
7
7
7
7
7
7
8
9
10
10
10
10
11
12
12
12
12
12
12
12
12
13
14
15
15
15
15
15
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПР6215000 | КПР6215000 | Ограждение |
Загрузка ...
|
|
| 1 | КПР6203050 | Редуктор |
Загрузка ...
|
|
| 2 | КПР6214000 | Кожух |
Загрузка ...
|
|
| 3 | КПР6215010 | Колпак |
Загрузка ...
|
|
| 4 | КПР6550000 | Вал карданный |
Загрузка ...
|
|
| 5 | КПР6200606 | Шпилька |
Загрузка ...
|
|
| 6 | КПР6215001 | Пластина |
Загрузка ...
|
|
| 7 | [Болт М8-6gх20-7796] | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 7 | [Болт М8-6gх20-7796] | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 8 | [Болт М8-6gх25-7796] | Болт М8-6gх25-7796 |
Загрузка ...
|
|
| 9 | [Болт М16-6gх30-7796] | Болт М16-6gх30-7796 |
Загрузка ...
|
|
| 10 | [Гайки М8-6g-5915] | Гайки М8-6g-5915 |
Загрузка ...
|
|
| 10 | [Гайки М8-6g-5915] | Гайки М8-6g-5915 |
Загрузка ...
|
|
| 11 | [Гайки М10-6g-5915] | Гайки М10-6g-5915 |
Загрузка ...
|
|
| 12 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 12 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 13 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 14 | [Шайба 16.65Г-6402] | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 15 | [Шайба А8.01-6958] | Шайба А8.01-6958 |
Загрузка ...
|
|
| 15 | [Шайба А8.01-6958] | Шайба А8.01-6958 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
