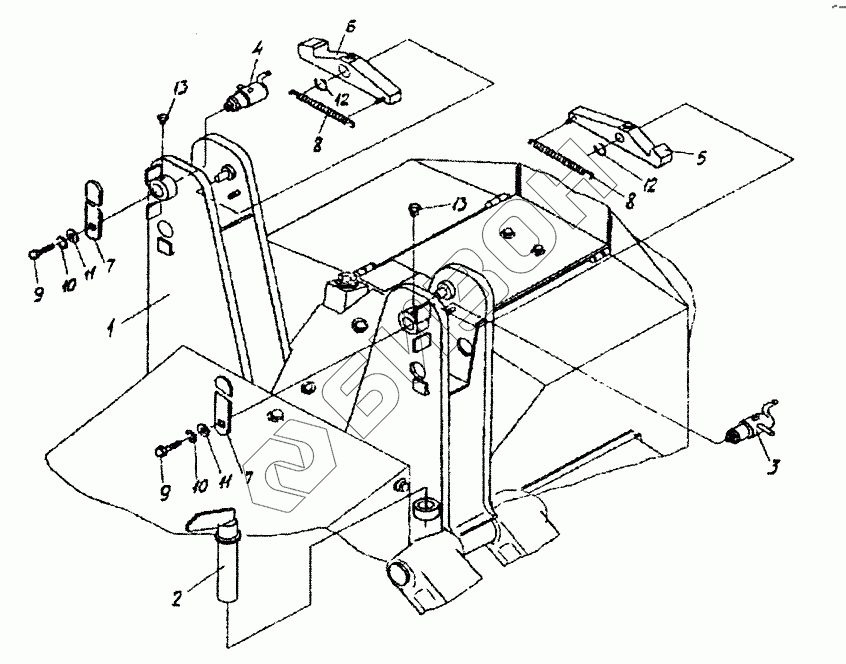

Графический каталог запасных частей к технике: Гомсельмаш КПР-6. Рама, фиксатор, крюки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 КПР6101000 Рама
Загрузка ...
2 КПР6111000 Фиксатор
Загрузка ...
3 КПР6117000 Палец
Загрузка ...
4 КПР6117000-01 Палец
Загрузка ...
5 КПР6118000 Крюк
Загрузка ...
6 КПР6118000-01 Крюк
Загрузка ...
7 КПР6100501 Ручка
Загрузка ...
8 КПР6100606 Пружина
Загрузка ...
9 [Болт М8-6gх20-7796] Болт М8-6gх20-7796
Загрузка ...
10 [Шайба 8.65Г-6402] Шайба 8.65Г-6402
Загрузка ...
11 [Шайба А8.01-6958] Шайба А8.01-6958
Загрузка ...
12 [Кольцо В25-13942] Кольцо В25-13942
Загрузка ...
13 [Масленка 1.2-19853] Масленка 1.2-19853
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
