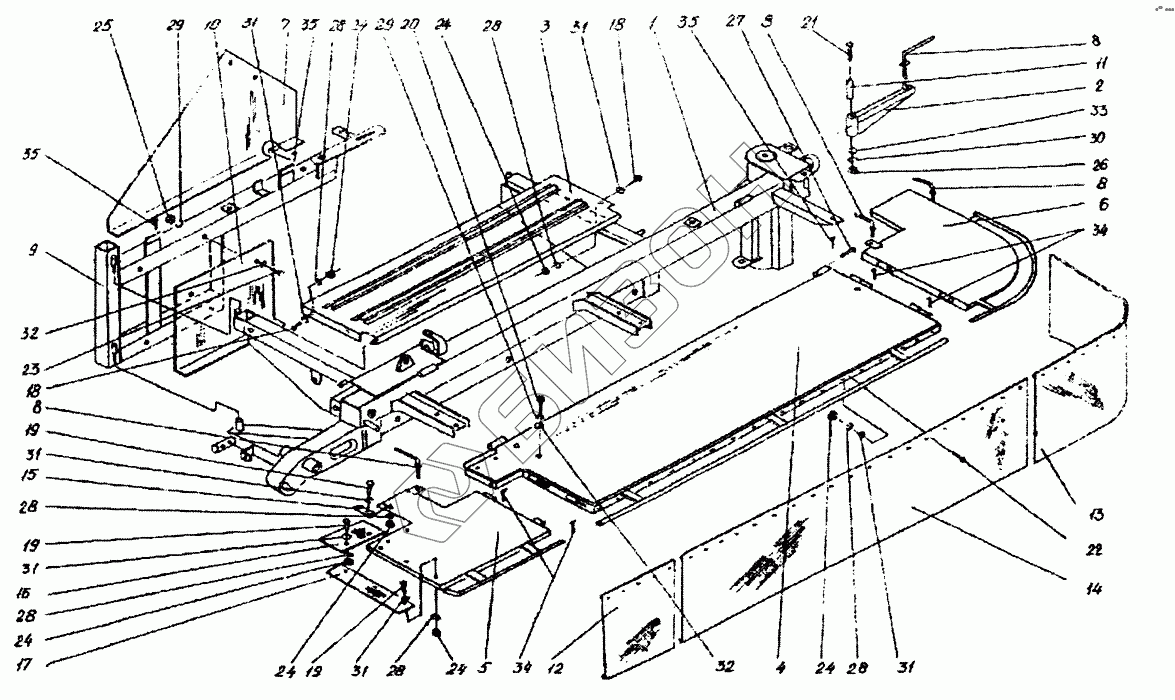

Графический каталог запасных частей к технике: Гомсельмаш КПР-6. Рама секции (КПР6201000-01)
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
18
19
19
19
20
21
22
23
24
24
24
24
24
24
25
26
27
28
28
28
28
28
28
28
28
28
28
28
28
29
29
30
31
31
31
31
31
31
31
31
31
31
31
31
32
32
33
34
34
35
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПР6211000-01 | КПР6211000-01 | Ограждение |
Загрузка ...
|
|
| 1 | КПР6201000-01 | Рама секции |
Загрузка ...
|
|
| 2 | КПР6201180 | Опора |
Загрузка ...
|
|
| 3 | КПР6209000 | Потолок |
Загрузка ...
|
|
| 4 | КПР6211010-01 | Настил |
Загрузка ...
|
|
| 5 | КПР6211020-01 | Настил центральный |
Загрузка ...
|
|
| 6 | КПР6211030-01 | Настил боковой |
Загрузка ...
|
|
| 7 | КПР6220000-01 | Козырек |
Загрузка ...
|
|
| 8 | КПР6221000-01 | Ручка |
Загрузка ...
|
|
| 9 | КПР6223000А-01 | Рамка |
Загрузка ...
|
|
| 10 | КПР6200405А | Панель |
Загрузка ...
|
|
| 11 | КПР6200607 | Втулка |
Загрузка ...
|
|
| 12 | КПР6211001 | Полог |
Загрузка ...
|
|
| 13 | КПР6211001-01 | Полог |
Загрузка ...
|
|
| 14 | КПР6211001-02 | Полог |
Загрузка ...
|
|
| 15 | КПР6211002 | Уплотнение |
Загрузка ...
|
|
| 16 | КПР6211003 | Уплотнение |
Загрузка ...
|
|
| 17 | КПР6211004 | Уплотнение |
Загрузка ...
|
|
| 18 | [Болт М8-6gх25-7796] | Болт М8-6gх25-7796 |
Загрузка ...
|
|
| 19 | [Болт М8-6gх50-7796] | Болт М8-6gх50-7796 |
Загрузка ...
|
|
| 20 | [Болт М10-6gх40-7796] | Болт М10-6gх40-7796 |
Загрузка ...
|
|
| 21 | [Болт М20х1,5-6gх180-7796] | Болт М20х1,5-6gх180-7796 |
Загрузка ...
|
|
| 22 | [Болт М8-6gх20-7802] | Болт М8-6gх20-7802 |
Загрузка ...
|
|
| 23 | [Болт М10-6gх70-7802] | Болт М10-6gх70-7802 |
Загрузка ...
|
|
| 24 | [Гайка М8-6g-5915] | Гайка М8-6g-5915 |
Загрузка ...
|
|
| 25 | [Гайка М10-6g-5915] | Гайка М10-6g-5915 |
Загрузка ...
|
|
| 26 | [Гайка М20х1,5-6g-5915] | Гайка М20х1,5-6g-5915 |
Загрузка ...
|
|
| 27 | [Ось 6-16B12х140-9650] | Ось 6-16B12х140-9650 |
Загрузка ...
|
|
| 28 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 28 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 29 | [Шайба 10.65Г-6402] | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 30 | [Шайба 16.65Г-6402] | Шайба 16.65Г-6402 |
Загрузка ...
|
|
| 31 | [Шайба А8.01-6958] | Шайба А8.01-6958 |
Загрузка ...
|
|
| 31 | [Шайба А8.01-6958] | Шайба А8.01-6958 |
Загрузка ...
|
|
| 32 | [Шайба А10.01-6958] | Шайба А10.01-6958 |
Загрузка ...
|
|
| 33 | [Шайба С20-01-11371] | Шайба С20-01-11371 |
Загрузка ...
|
|
| 34 | [Шплинт 2х16-397] | Шплинт 2х16-397 |
Загрузка ...
|
|
| 35 | [Шплинт 4х28-397] | Шплинт 4х28-397 |
Загрузка ...
|
