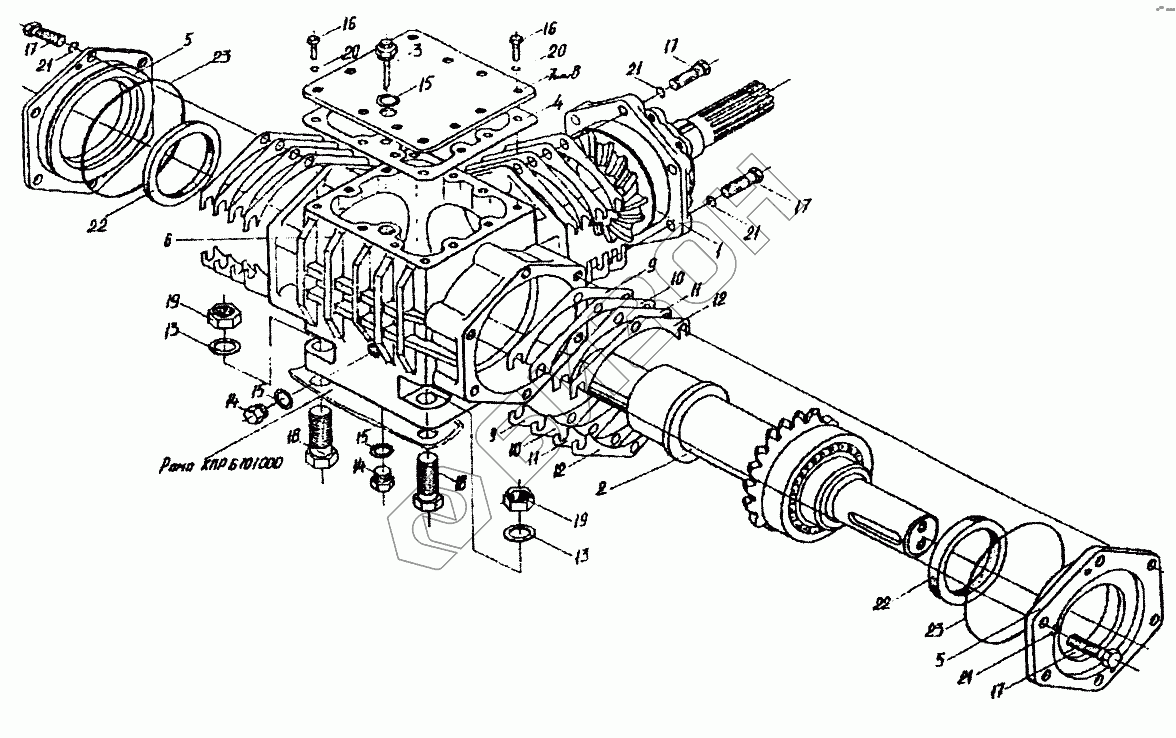

Графический каталог запасных частей к технике: Гомсельмаш КПР-6. Редуктор (КПР6103000)
1
2
3
4
5
5
6
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
16
16
17
17
17
17
18
18
19
19
20
20
21
21
21
21
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПР6103030 | КПР6103030 | Крышка |
Загрузка ...
|
|
| 1 | КПР6103010 | Стакан |
Загрузка ...
|
|
| 2 | КПР6103020 | Вал |
Загрузка ...
|
|
| 3 | КПР6103040 | Маслоуказатель |
Загрузка ...
|
|
| 4 | КПР6103001 | Прокладка |
Загрузка ...
|
|
| 5 | КПР6103102 | Крышка |
Загрузка ...
|
|
| 6 | КПР6103201А | Корпус |
Загрузка ...
|
|
| 7 | КПР6103401 | Крышка |
Загрузка ...
|
|
| 8 | КПР6103402 | Крышка |
Загрузка ...
|
|
| 9 | КПР6103501 | Прокладка регулировочная |
Загрузка ...
|
|
| 10 | КПР6103501-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 11 | КПР6103501-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 12 | КПР6103501-03 | Прокладка регулировочная |
Загрузка ...
|
|
| 13 | КСН0100636-01 | Шайба |
Загрузка ...
|
|
| 14 | КУЖ0110615 | Пробка |
Загрузка ...
|
|
| 15 | РФ0000002 | Прокладка |
Загрузка ...
|
|
| 16 | [Болт М8-6gх20-7796] | Болт М8-6gх20-7796 |
Загрузка ...
|
|
| 17 | [Болт М12-6gх45-7796] | Болт М12-6gх45-7796 |
Загрузка ...
|
|
| 18 | [Болт М20-6gх60-7796] | Болт М20-6gх60-7796 |
Загрузка ...
|
|
| 19 | [Гайка М20-6g-5915] | Гайка М20-6g-5915 |
Загрузка ...
|
|
| 20 | [Шайба 8.65Г-6402] | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 21 | [Шайба 12.65Г-6402] | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 22 | [Манжета 2.2-85х110-1-8752] | Манжета 2.2-85х110-1-8752 |
Загрузка ...
|
|
| 23 | [Кольцо 140-150-46-2-2-18829/3833] | Кольцо 140-150-46-2-2-18829/3833 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
