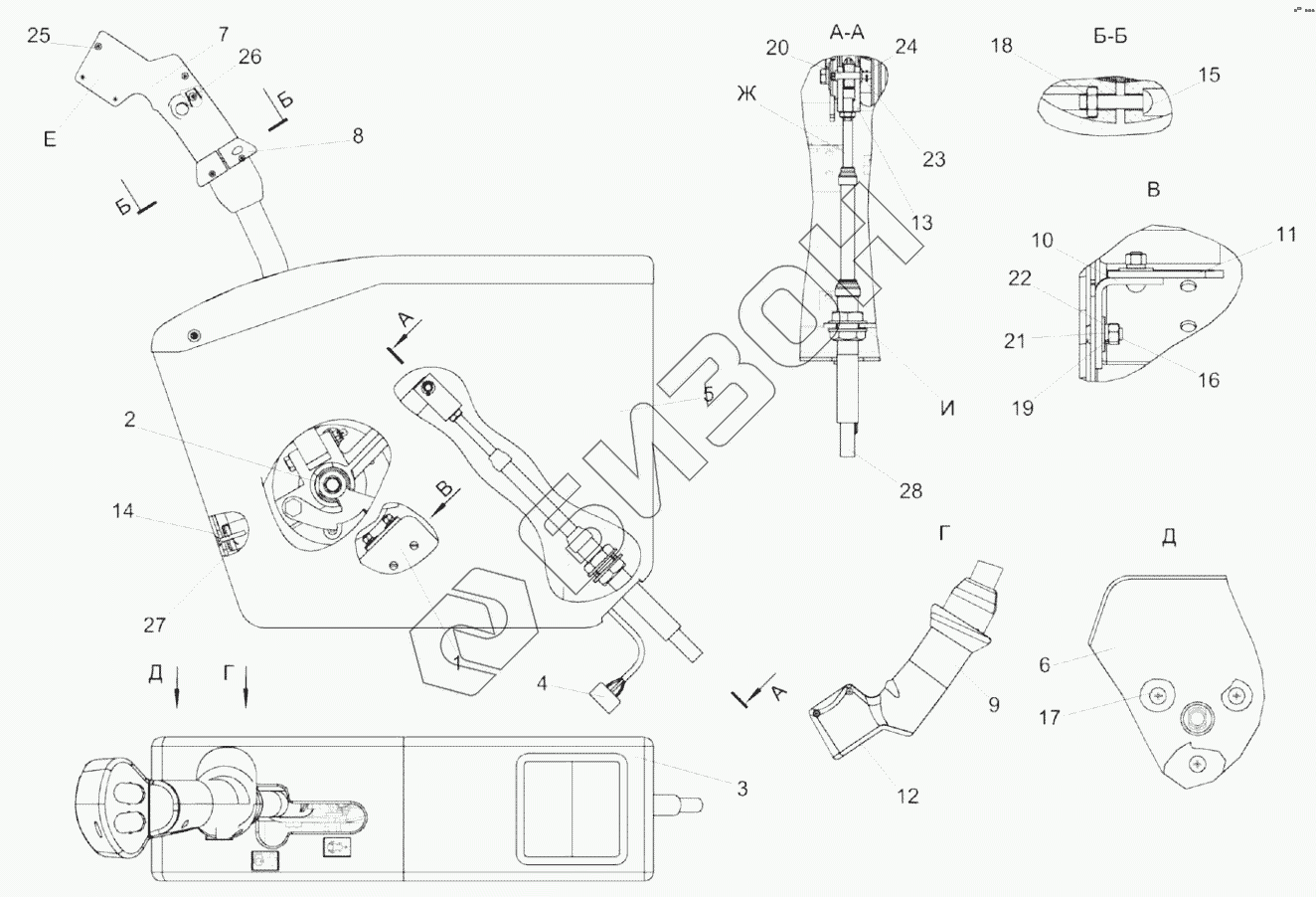

Графический каталог запасных частей к технике: Гомсельмаш KС-100. Блок управления КС-100-0119890
КС-100-0119890
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-100-0119890 | КС-100-0119890 | Блок управления |
Загрузка ...
|
|
| 1 | КЗК-12-0119900А | Корпус |
Загрузка ...
|
|
| 2 | КЗК-12-0119920Б | Рычаг |
Загрузка ...
|
|
| 3 | КЗК-12-0122040 | Крышка |
Загрузка ...
|
|
| 4 | КС-100-0724000 | Установка электрооборудования привода |
Загрузка ...
|
|
| 5 | КЗК-12-0119049 | Кожух |
Загрузка ...
|
|
| 6 | КЗК-12-0119051 | Кожух |
Загрузка ...
|
|
| 7 | КЗК-12-0119053А | Корпус |
Загрузка ...
|
|
| 8 | КЗК-12-0119054 | Упор |
Загрузка ...
|
|
| 9 | КЗК-12-0119065 | Корпус |
Загрузка ...
|
|
| 10 | КЗК-12-0122415 | Уголок |
Загрузка ...
|
|
| 11 | КЗК-12-0122418 | Пластина |
Загрузка ...
|
|
| 12 | КС-100-0119066 | Панель |
Загрузка ...
|
|
| 13 | УЭС0301601-01 | Вилка |
Загрузка ...
|
|
| 14 | Винт 2-4х25-10619 | Винт |
Загрузка ...
|
|
| 15 | Винт B.М3-6eх14-17473 | Винт |
Загрузка ...
|
|
| 16 | Винт B.М5-6eх14-17473 | Винт |
Загрузка ...
|
|
| 17 | Винт B2.М8-6eх16-17475 | Винт |
Загрузка ...
|
|
| 18 | Гайка М3-6G-5927 | Гайка |
Загрузка ...
|
|
| 19 | Гайка М5-6G-5927 | Гайка М5-6G-5927 |
Загрузка ...
|
|
| 20 | Ось 6-6 b12х30-9650 | Ось |
Загрузка ...
|
|
| 21 | Шайба 5Т.65Г-6402 | Шайба |
Загрузка ...
|
|
| 22 | Шайба C 5-6958 | Шайба |
Загрузка ...
|
|
| 23 | Шайба C.6-11371 | Шайба |
Загрузка ...
|
|
| 24 | Шплинт 1,6х12-397 | Шплинт 1,6х12-397 |
Загрузка ...
|
|
| 25 | Шуруп 3,0х12 | Шуруп |
Загрузка ...
|
|
| 26 | Шуруп 3-4х13-1145 | Шуруп |
Загрузка ...
|
|
| 27 | 6430-5325264 | Держатель |
Загрузка ...
|
|
| 28 | SU-M-TT-75-2300 | Трос дистанционного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
