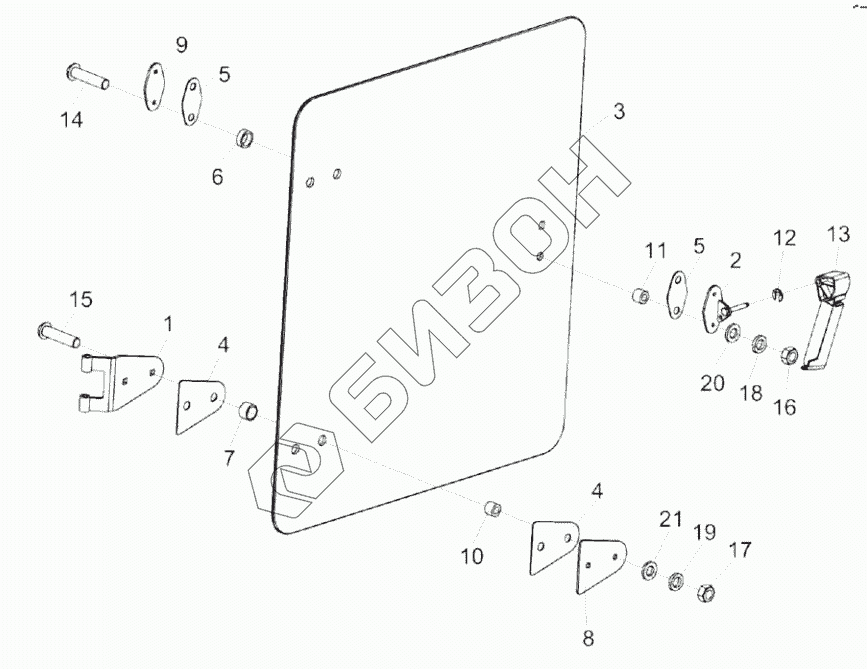

Графический каталог запасных частей к технике: Гомсельмаш KС-100. Форточка КЗК-5-0120400
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-5-0120400 | КЗК-5-0120400 | Форточка |
Загрузка ...
|
|
| 1 | КЗК-5-0120410 | Петля |
Загрузка ...
|
|
| 2 | КЗК-5-0120510 | Кронштейн |
Загрузка ...
|
|
| 3 | КЗК-5-0120009 | Стекло |
Загрузка ...
|
|
| 4 | КЗК-5-0120011 | Прокладка |
Загрузка ...
|
|
| 5 | КЗК-5-0120037 | Прокладка |
Загрузка ...
|
|
| 6 | КЗК-5-0120038 | Втулка |
Загрузка ...
|
|
| 7 | КЗК-5-0120038-01 | Втулка |
Загрузка ...
|
|
| 8 | КЗК-5-0120471 | Пластина |
Загрузка ...
|
|
| 9 | КЗК-5-0120482 | Накладка |
Загрузка ...
|
|
| 10 | КЗК-5-0120808 | Втулка |
Загрузка ...
|
|
| 11 | КЗК-5-0120809 | Втулка |
Загрузка ...
|
|
| 12 | СЭУ 0201453 | Шайба упорная |
Загрузка ...
|
|
| 13 | УЭС-16-0200052 | Рукоятка |
Загрузка ...
|
|
| 14 | Болт М6-6eх25-7802 | Болт |
Загрузка ...
|
|
| 15 | Болт М10-6eх30-7802 | Болт |
Загрузка ...
|
|
| 16 | Гайка М6-6G-11860 | Гайка |
Загрузка ...
|
|
| 17 | Гайка М10-6G-11860 | Гайка |
Загрузка ...
|
|
| 18 | Шайба 6.65Г-6402 | Шайба 6.65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба 10.65Г-6402 | Шайба 10.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба C.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 21 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
