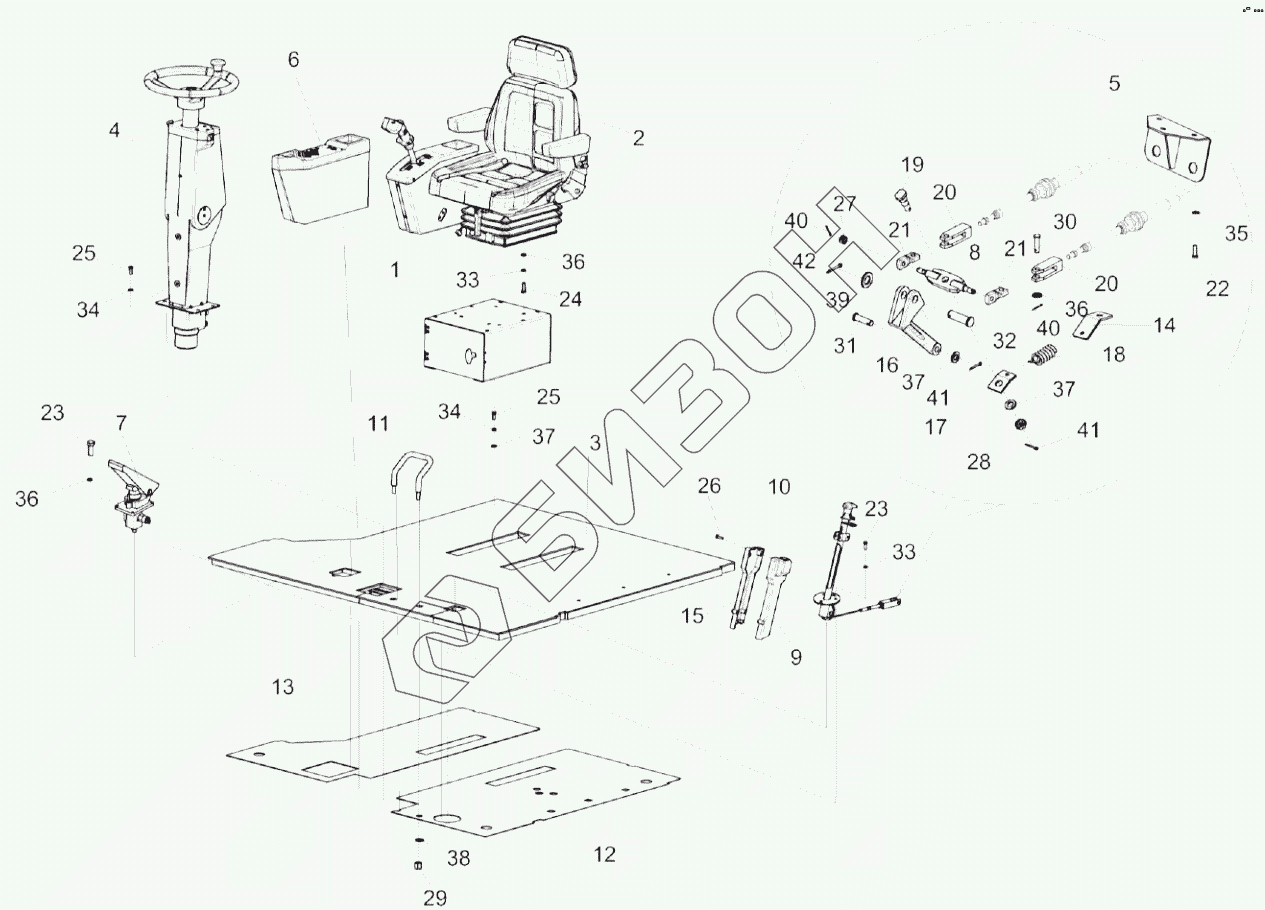

Графический каталог запасных частей к технике: Гомсельмаш KС-100. Площадка управления КС-100-0119000
КС-100-0119000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
23
24
25
25
26
27
28
29
30
31
32
33
33
34
34
35
36
36
36
37
37
37
38
39
40
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-100-0119000 | КС-100-0119000 | Площадка управления |
Загрузка ...
|
|
| 1 | КЗК-12-0119300 | Кронштейн |
Загрузка ...
|
|
| 2 | КС-100-0119050 | Сиденье |
Загрузка ...
|
|
| 3 | КС-100-0119220 | Коврик |
Загрузка ...
|
|
| 4 | КС-100-0119230 | Рулевая колонка |
Загрузка ...
|
|
| 5 | КС-100-0119310 | Кронштейн |
Загрузка ...
|
|
| 6 | КС-100-0725000 | Установка электрооборудования пульта управления |
Загрузка ...
|
|
| 7 | КС-100-0606300 | Клапан тормозной |
Загрузка ...
|
|
| 8 | РСМ 10.04.15.130 | Качалка |
Загрузка ...
|
|
| 9 | УЭС 0300270 | Крышка |
Загрузка ...
|
|
| 10 | УЭС 0300710 | Колонка привода |
Загрузка ...
|
|
| 11 | КЗК-10С-0119634 | Упор |
Загрузка ...
|
|
| 12 | КС-100-0119002 | Прокладка |
Загрузка ...
|
|
| 13 | КС-100-0119003 | Прокладка |
Загрузка ...
|
|
| 14 | КС-100-0119403 | Ухо |
Загрузка ...
|
|
| 15 | УЭС 0300087 | Крышка |
Загрузка ...
|
|
| 16 | УЭС 0300205 | Рычаг |
Загрузка ...
|
|
| 17 | УЭС 0300522 | Пластина |
Загрузка ...
|
|
| 18 | УЭС 0300609А | Пружина |
Загрузка ...
|
|
| 19 | УЭС 0300626 | Ось |
Загрузка ...
|
|
| 20 | УЭС 0300686 | Вилка |
Загрузка ...
|
|
| 21 | УЭС 0302611 | Сухарик |
Загрузка ...
|
|
| 22 | Болт М8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 23 | Болт М8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 24 | Болт М8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 25 | Болт М10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 26 | Винт В. М4-6eх25-17473 | Винт |
Загрузка ...
|
|
| 27 | Гайка М8-6G-5919 | Гайка |
Загрузка ...
|
|
| 28 | Гайка М10-6G-5919 | Гайка |
Загрузка ...
|
|
| 29 | Гайка М12-6G-15525 | Гайка |
Загрузка ...
|
|
| 30 | Ось 6-8 b12х30-9650 | Ось |
Загрузка ...
|
|
| 31 | Ось 6-10 b12х36-9650 | Ось 6-10 b12х36-9650 |
Загрузка ...
|
|
| 32 | Ось 6-14 b12х45-9650 | Ось |
Загрузка ...
|
|
| 33 | Шайба 8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 34 | Шайба 10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 35 | Шайба С 8. 01-6958 | Шайба |
Загрузка ...
|
|
| 36 | Шайба С 8. 01-11371 | Шайба |
Загрузка ...
|
|
| 37 | Шайба С 10. 01-11371 | Шайба |
Загрузка ...
|
|
| 38 | Шайба С 12. 01-11371 | Шайба |
Загрузка ...
|
|
| 39 | Шайба С 14. 01-11371 | Шайба |
Загрузка ...
|
|
| 40 | Шплинт 2х20-397 | Шплинт 2х20-397 |
Загрузка ...
|
|
| 41 | Шплинт 3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 42 | Шплинт 4х25-397 | Шплинт 4х25-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
