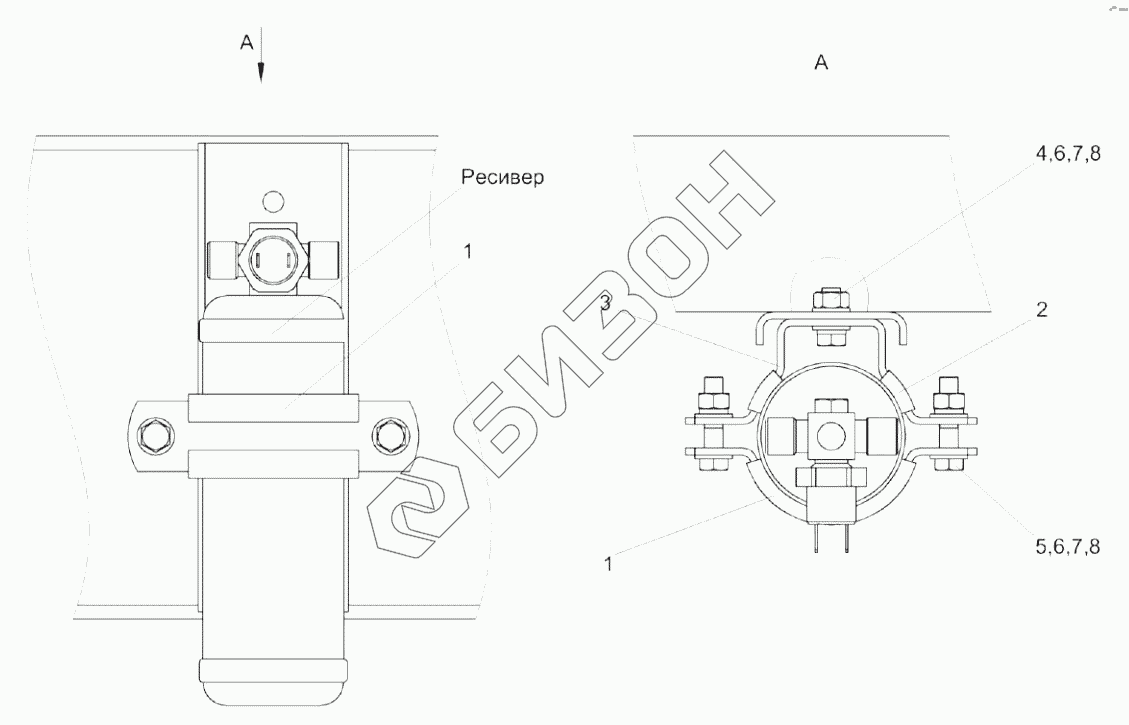

Графический каталог запасных частей к технике: Гомсельмаш KС-100. Установка ресивера КС-100-0121090

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
6
7
7
8
8
Позиция на иллюстрации Заводской номер детали Название детали Цена
КС-100-0121090 КС-100-0121090 Установка ресивера
Загрузка ...
КЗК-8-3-0113050 КЗК-8-3-0113050 Установка ресивера
Загрузка ...
1 УЭС-7-0203190 Хомут
Загрузка ...
2 УЭС-7-0203036 Уплотнитель
Загрузка ...
3 УЭС-7-0203505 Скоба
Загрузка ...
4 Болт М8-6ex20-7796 Болт
Загрузка ...
5 Болт М8-6ex35-7796 Болт
Загрузка ...
6 Гайка М8-6G-5915 Гайка М8-6G-5915
Загрузка ...
7 Шайба 8Т.65Г-6402 Шайба 8Т.65Г-6402
Загрузка ...
8 Шайба C.8-11371 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
