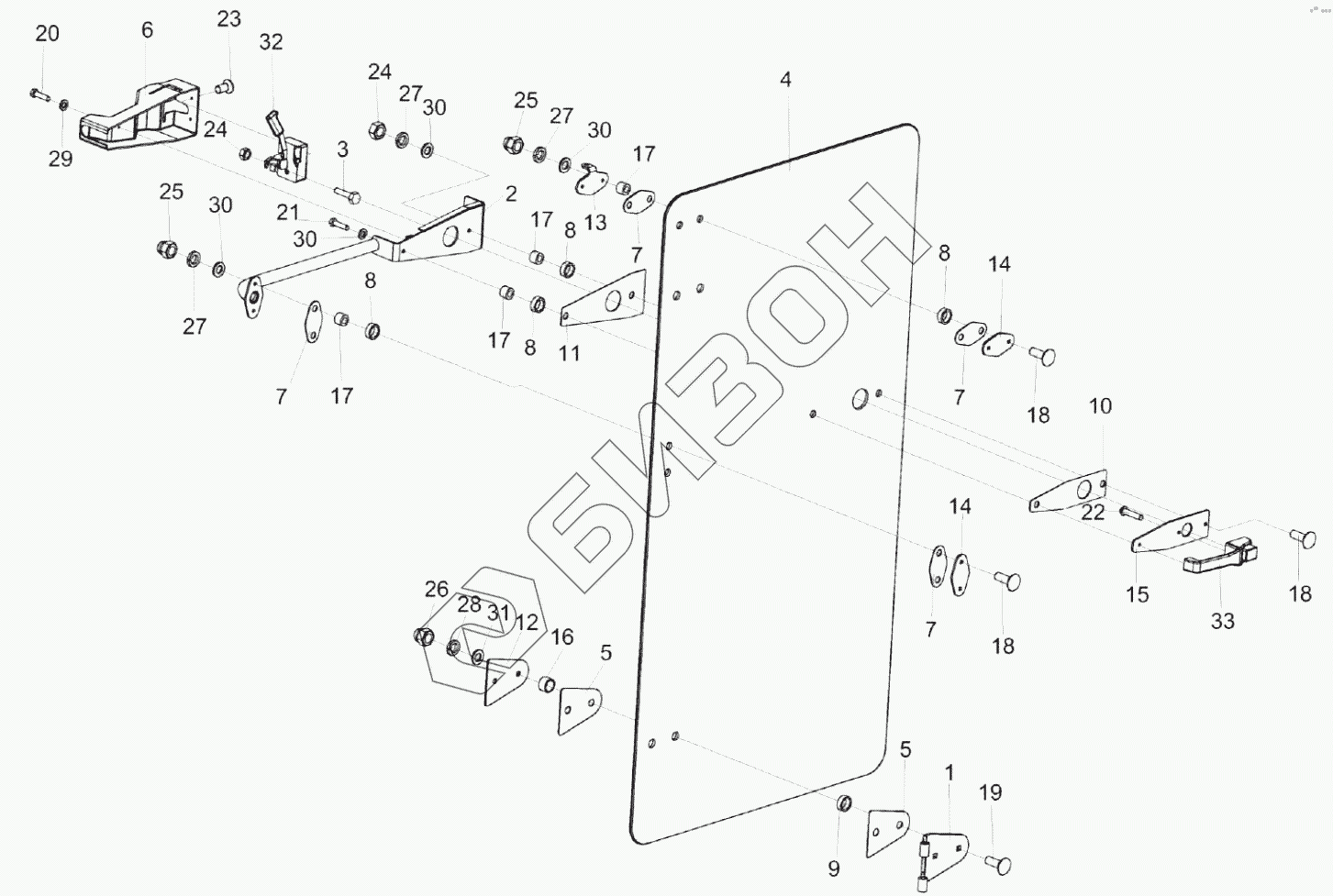

Графический каталог запасных частей к технике: Гомсельмаш KС-100. Дверь КЗК-5-0120390
КЗК-5-0120390
КЗК-5-0120390
КЗК-5-0120390
КЗК-5-0120390
1
2
3
4
5
5
6
7
7
7
7
8
8
8
8
9
10
11
12
13
14
14
15
16
17
17
17
17
18
18
18
19
20
21
22
23
24
24
25
25
26
27
27
27
28
29
30
30
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-5-0120390 | КЗК-5-0120390 | Дверь |
Загрузка ...
|
|
| 1 | КЗК-5-0120410 | Петля |
Загрузка ...
|
|
| 2 | КЗК-5-0120520 | Кронштейн двери |
Загрузка ...
|
|
| 3 | СЭУ 0200840 | Упор |
Загрузка ...
|
|
| 4 | КЗК-5-0120008 | Стекло |
Загрузка ...
|
|
| 5 | КЗК-5-0120011 | Прокладка |
Загрузка ...
|
|
| 6 | КЗК-5-0120036 | Крышка |
Загрузка ...
|
|
| 7 | КЗК-5-0120037 | Прокладка |
Загрузка ...
|
|
| 8 | КЗК-5-0120038 | Втулка |
Загрузка ...
|
|
| 9 | КЗК-5-0120038-01 | Втулка |
Загрузка ...
|
|
| 10 | КЗК-5-0120039 | Накладка |
Загрузка ...
|
|
| 11 | КЗК-5-0120041 | Накладка |
Загрузка ...
|
|
| 12 | КЗК-5-0120471 | Пластина |
Загрузка ...
|
|
| 13 | КЗК-5-0120472 | Кронштейн |
Загрузка ...
|
|
| 14 | КЗК-5-0120482 | Накладка |
Загрузка ...
|
|
| 15 | КЗК-5-0120483 | Накладка |
Загрузка ...
|
|
| 16 | КЗК-5-0120808 | Втулка |
Загрузка ...
|
|
| 17 | КЗК-5-0120809 | Втулка |
Загрузка ...
|
|
| 18 | Болт М6-6ех25 – 7802 | Болт М6-6ех25 – 7802 |
Загрузка ...
|
|
| 19 | Болт М10-6ех30 – 7802 | Болт М10-6ех30–7802 |
Загрузка ...
|
|
| 20 | Винт В.М4-6ех8 – 17473 | Винт В.М4-6ех8 – 17473 |
Загрузка ...
|
|
| 21 | Винт В.М6-6ех30 – 17473 | Винт |
Загрузка ...
|
|
| 22 | Винт В2.М6-6ех12 – 17475 | Винт В2.М6-6ех12 – 17475 |
Загрузка ...
|
|
| 23 | Винт В2.М8-6ех16 – 17475 | Винт |
Загрузка ...
|
|
| 24 | Гайка М6-6G – 5915 | Гайка М6-6G – 5915 |
Загрузка ...
|
|
| 25 | Гайка М6-6G – 11860 | Гайка |
Загрузка ...
|
|
| 26 | Гайка М10-6G – 11860 | Гайка |
Загрузка ...
|
|
| 27 | Шайба 6Т 65Г – 6402 | Шайба 6Т 65Г – 6402 |
Загрузка ...
|
|
| 28 | Шайба 10Т 65Г – 6402 | Шайба 10Т 65Г – 6402 |
Загрузка ...
|
|
| 29 | Шайба С.4.01 – 11371 | Шайба |
Загрузка ...
|
|
| 30 | Шайба С.6.01 – 11371 | Шайба |
Загрузка ...
|
|
| 31 | Шайба С.10.01 – 11371 | Шайба С.10.01 – 11371 |
Загрузка ...
|
|
| 32 | 80-6105050-01 | Замок |
Загрузка ...
|
|
| 33 | 80-6105300-А1 | Ручка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
