Графический каталог запасных частей к технике: Гомсельмаш KС-100. Гидроблок КС-100-0601350

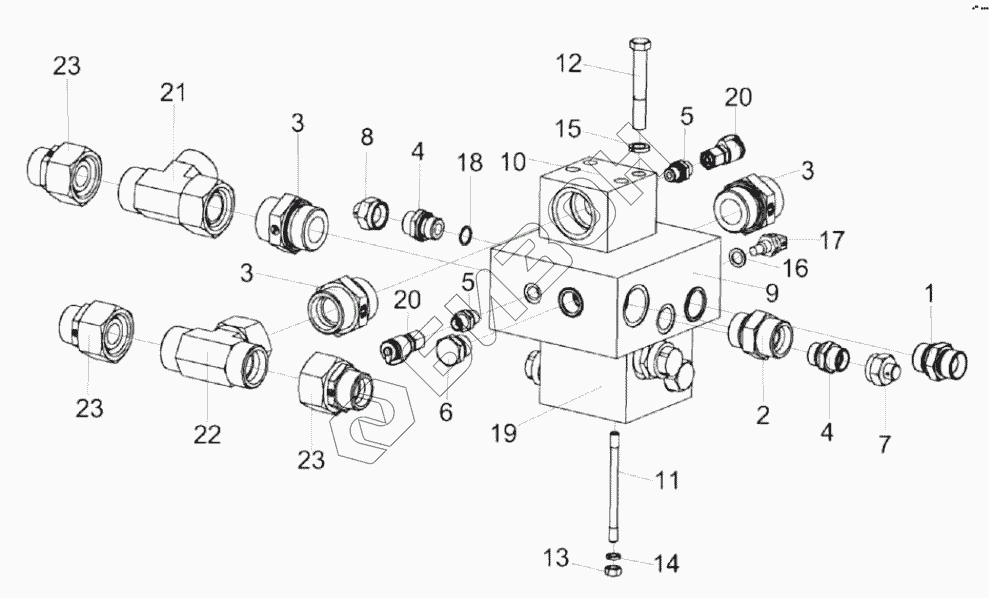

КС-100-0601350
1
2
3
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-100-0601350 | КС-100-0601350 | Гидроблок |
Загрузка ...
|
|
| КС-100-0601350 | КС-100-0601350 | Гидроблок |
Загрузка ...
|
|
| 1 | ГШМ 6027240-07 | Штуцер |
Загрузка ...
|
|
| 2 | ГШМ 6033240-08 | Штуцер |
Загрузка ...
|
|
| 3 | ГШМ 6042240-12 | Штуцер |
Загрузка ...
|
|
| 4 | ГШТ 6012240-04 | Штуцер |
Загрузка ...
|
|
| 5 | ГШТ 6014240-01 | Штуцер |
Загрузка ...
|
|
| 6 | ЗВТ 0000630-03 | Заглушка внутренняя |
Загрузка ...
|
|
| 7 | ЗНГ-24-04 | Заглушка |
Загрузка ...
|
|
| 8 | ЗНГ-24-04 | Заглушка |
Загрузка ...
|
|
| 9 | КС-100-0601605 | Плита |
Загрузка ...
|
|
| 10 | КС-200-0601609 | Плита |
Загрузка ...
|
|
| 11 | КС-200-0601619 | Шпилька |
Загрузка ...
|
|
| 12 | Винт М12-6ex70 – 11738 | Винт |
Загрузка ...
|
|
| 13 | Гайка М8-6G - 5916 | Гайка |
Загрузка ...
|
|
| 14 | Шайба 8Т 65Г - 6402 | Шайба 8Т 65Г - 6402 |
Загрузка ...
|
|
| 15 | Шайба 12Т 65Г - 6402 | Шайба 12Т 65Г - 6402 |
Загрузка ...
|
|
| 16 | Прокладка 12 М1 - 23358 | Прокладка |
Загрузка ...
|
|
| 17 | 19.3828 | Датчик температуры |
Загрузка ...
|
|
| 18 | ГСТ 90.00.003 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | GB2-01-KS100-0V-1K-UA27 | Коробка клапанная |
Загрузка ...
|
|
| 20 | АВ20-11/ВО8L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
Загрузка ...
|
|
| 21 | EL30SOMDCF | Тройник |
Загрузка ...
|
|
| 22 | ET30SOMDCF | Тройник |
Загрузка ...
|
|
| 23 | RED30/25SOMDCF | Переходник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
