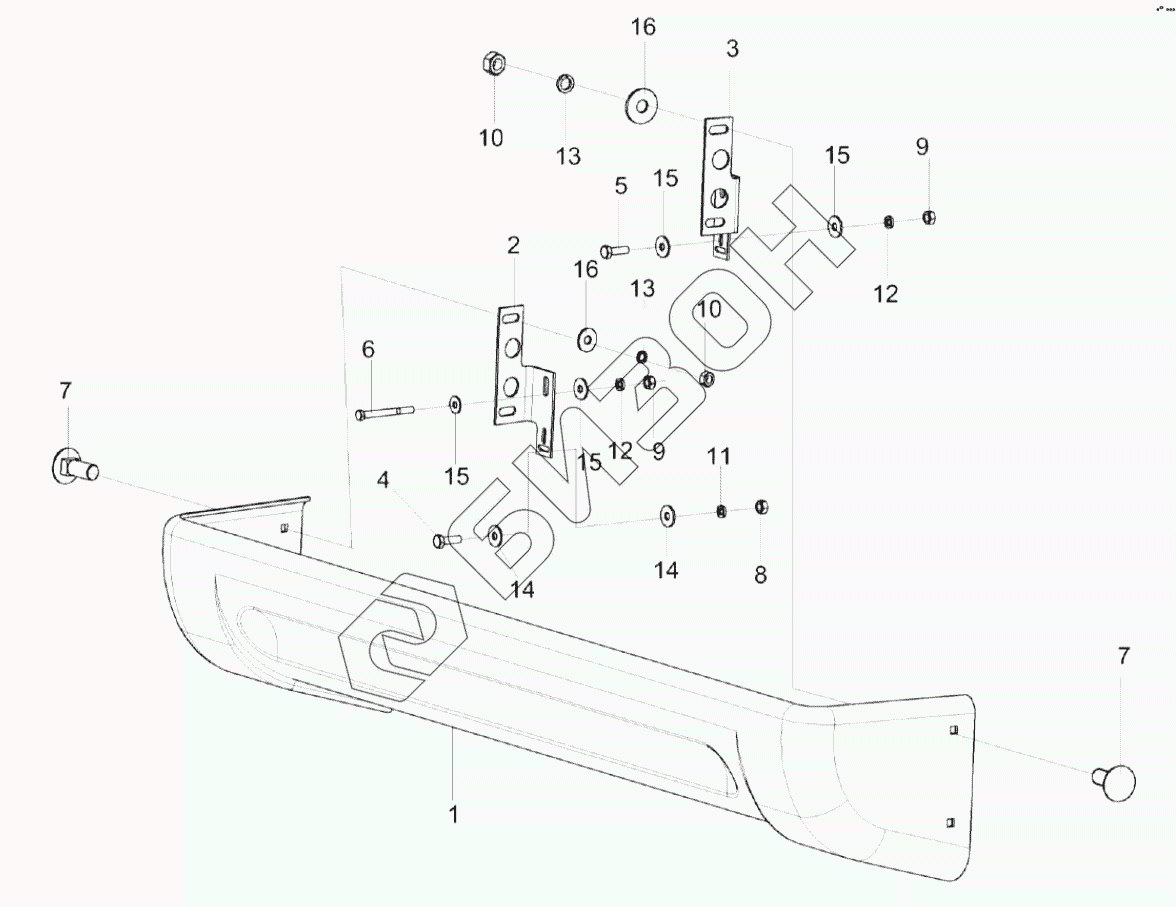

Графический каталог запасных частей к технике: Гомсельмаш KС-100. Установка бампера КС-100-0100080

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
КС-100-0100080
КС-100-0100080
КС-100-0100080
КС-100-0100080
1
2
3
4
5
6
7
7
8
9
9
10
10
11
12
12
13
13
14
14
15
15
15
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
КС-100-0100080 КС-100-0100080 Установка бампера
Загрузка ...
1 КС-100-0100012 Бампер
Загрузка ...
2 КС-100-0100407А Кронштейн
Загрузка ...
3 КС-100-0100407А-01 Кронштейн
Загрузка ...
4 Болт М6-6eх20 – 7798 Болт
Загрузка ...
5 Болт М8-6eх25 – 7796 Болт
Загрузка ...
6 Болт М8-6eх85 – 7796 Болт
Загрузка ...
7 Болт М10-6eх25 – 7802 Болт
Загрузка ...
8 Гайка М6-6G – 5915 Гайка М6-6G – 5915
Загрузка ...
9 Гайка М8-6H – 5915 Гайка
Загрузка ...
10 Гайка М10-6G – 5915 Гайка М10-6G–5915
Загрузка ...
11 Шайба 6Т 65Г – 6402 Шайба 6Т 65Г – 6402
Загрузка ...
12 Шайба 8 65Г – 6402 Шайба
Загрузка ...
13 Шайба 10Т 65Г – 6402 Шайба 10Т 65Г – 6402
Загрузка ...
14 Шайба C 6.01 – 6958 Шайба
Загрузка ...
15 Шайба C 8.01 – 6958 Шайба
Загрузка ...
16 Шайба C 10.01 – 6958 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
