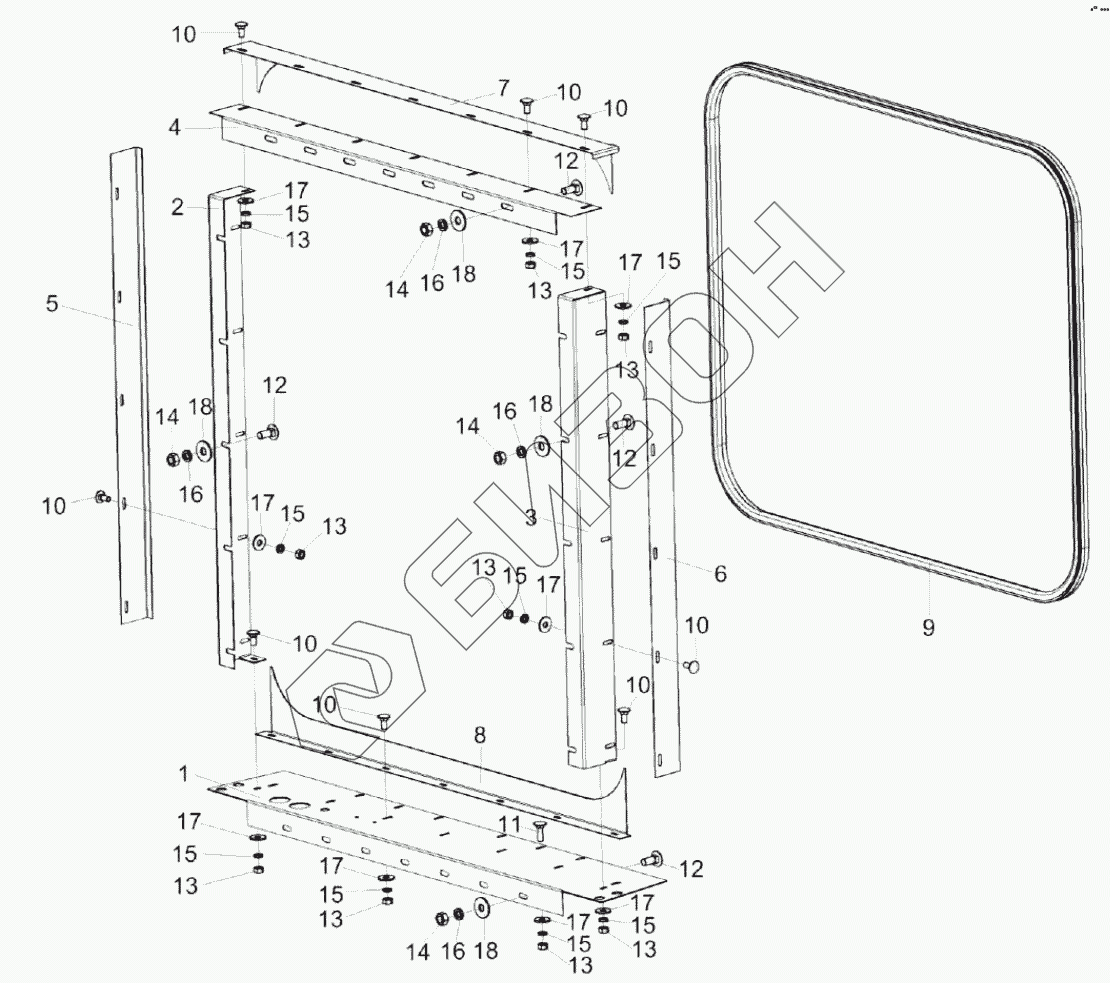

Графический каталог запасных частей к технике: Гомсельмаш KС-100. Установка уплотнений КС-100-0116090
КС-100-0116090
КС-100-0116090
КС-100-0116090
КС-100-0116090
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
10
10
11
12
12
12
12
13
13
13
13
13
13
13
13
13
14
14
14
14
15
15
15
15
15
15
15
15
15
16
16
16
16
17
17
17
17
17
17
17
17
17
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-100-0116090 | КС-100-0116090 | Установка уплотнений |
Загрузка ...
|
|
| 1 | КС-100-0116435 | Щит нижний |
Загрузка ...
|
|
| 2 | КС-100-0116441 | Щит боковой |
Загрузка ...
|
|
| 3 | КС-100-0116441-01 | Щит боковой |
Загрузка ...
|
|
| 4 | КС-100-0116442 | Щит верхний |
Загрузка ...
|
|
| 5 | КС-100-0116443 | Щит |
Загрузка ...
|
|
| 6 | КС-100-0116443-01 | Щит |
Загрузка ...
|
|
| 7 | КС-100-0116444 | Щит верхний |
Загрузка ...
|
|
| 8 | КС-100-0116445 | Щит нижний |
Загрузка ...
|
|
| 9 | КЗК-12А-1-0228006 | Уплотнение |
Загрузка ...
|
|
| 10 | Болт М6-6eх14 - 7802 | Болт |
Загрузка ...
|
|
| 11 | Болт М6-6eх20 - 7802 | Болт |
Загрузка ...
|
|
| 12 | Болт М8-6eх20 - 7802 | Болт |
Загрузка ...
|
|
| 13 | Гайка М6-6G - 5915 | Гайка М6-6G - 5915 |
Загрузка ...
|
|
| 14 | Гайка М8-6H - 5915 | Гайка |
Загрузка ...
|
|
| 15 | Шайба 6Т 65Г - 6402 | Шайба 6Т 65Г - 6402 |
Загрузка ...
|
|
| 16 | Шайба 8Т 65Г - 6402 | Шайба 8Т 65Г - 6402 |
Загрузка ...
|
|
| 17 | Шайба C 6.01 - 6958 | Шайба |
Загрузка ...
|
|
| 18 | Шайба C 8.01 - 6958 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
