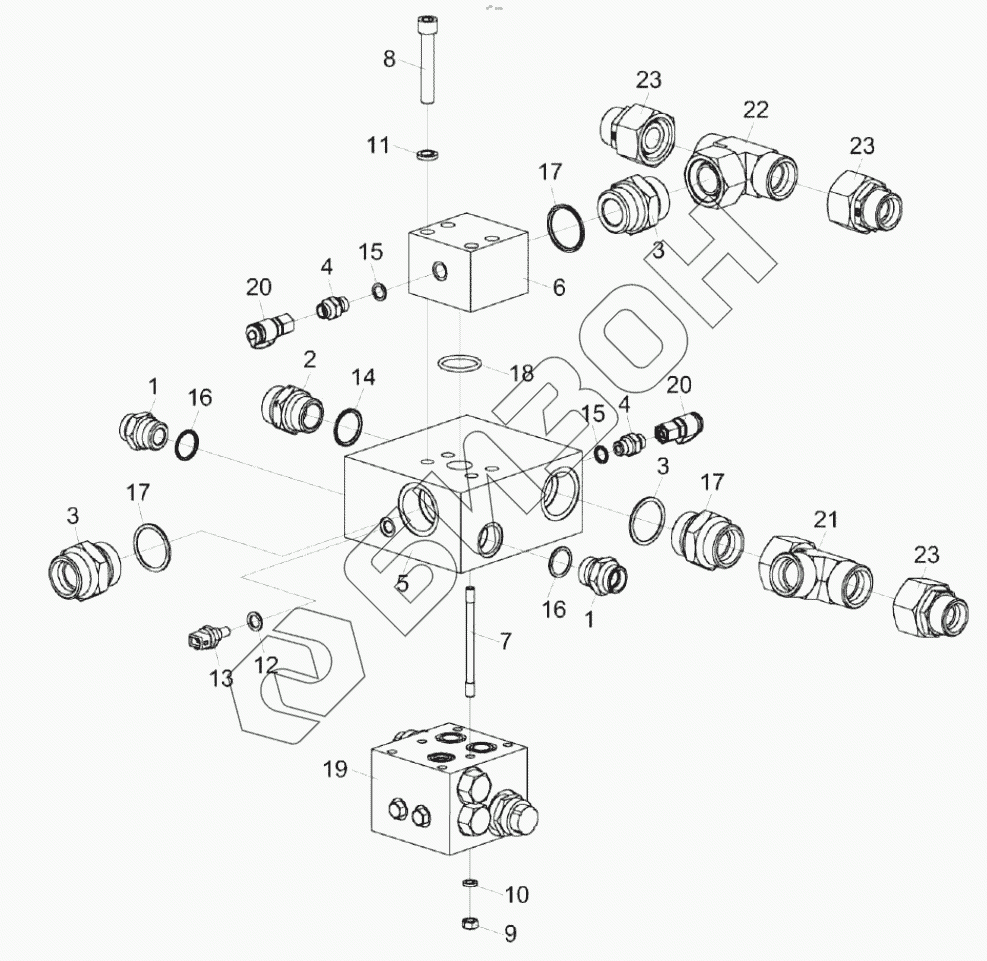

Графический каталог запасных частей к технике: Гомсельмаш KС-100. Гидроблок КС-100-4-0601350
ГШМ 6027240-05
ГШМ 6033240-08
ГШМ 6042240-12
ГШТ 6014240-01
КС-100-4-0601350
1
1
2
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
17
18
19
20
20
21
22
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ГШМ 6027240-05 | ГШМ 6027240-05 | Штуцер |
Загрузка ...
|
|
| ГШМ 6033240-08 | ГШМ 6033240-08 | Штуцер |
Загрузка ...
|
|
| ГШМ 6042240-12 | ГШМ 6042240-12 | Штуцер |
Загрузка ...
|
|
| ГШТ 6014240-01 | ГШТ 6014240-01 | Штуцер |
Загрузка ...
|
|
| КС-100-4-0601350 | КС-100-4-0601350 | Гидроблок |
Загрузка ...
|
|
| 1 | ГШМ 6027624-05 | Штуцер |
Загрузка ...
|
|
| 2 | ГШМ 6033624-08 | Штуцер |
Загрузка ...
|
|
| 3 | ГШМ 6042624-12 | Штуцер |
Загрузка ...
|
|
| 4 | ГШТ 6014624-01 | Штуцер |
Загрузка ...
|
|
| 5 | КС-100-4-0601605 | Плита |
Загрузка ...
|
|
| 6 | КС-200-0601609 | Плита |
Загрузка ...
|
|
| 7 | КС-200-0601619 | Шпилька |
Загрузка ...
|
|
| 8 | Винт М12-6еХ70-11738 | Винт |
Загрузка ...
|
|
| 9 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 10 | Шайба 8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 11 | Шайба 12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 12 | Прокладка 12.М1-23358 | Прокладка |
Загрузка ...
|
|
| 13 | 19.3828 | Датчик температуры |
Загрузка ...
|
|
| 14 | Кольцо KBG1-M33 | Кольцо |
Загрузка ...
|
|
| 15 | Кольцо KBG1/4-M14 | Кольцо |
Загрузка ...
|
|
| 16 | Кольцо KBG3/4-M26-М27 | Кольцо |
Загрузка ...
|
|
| 17 | Кольцо KBG11/4-M42 | Кольцо |
Загрузка ...
|
|
| 18 | ГСТ 90.00.003 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | GB2-01-KS100-0V-1K-UA27 | Коробка клапанная |
Загрузка ...
|
|
| 20 | AB20-11/BO8L | Соединение резьбовое с колпачком |
Загрузка ...
|
|
| 21 | EL30SOMDCF | Тройник |
Загрузка ...
|
|
| 22 | ET30SOMDCF | Тройник |
Загрузка ...
|
|
| 23 | RED30/25SOMDCF | Переходник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
