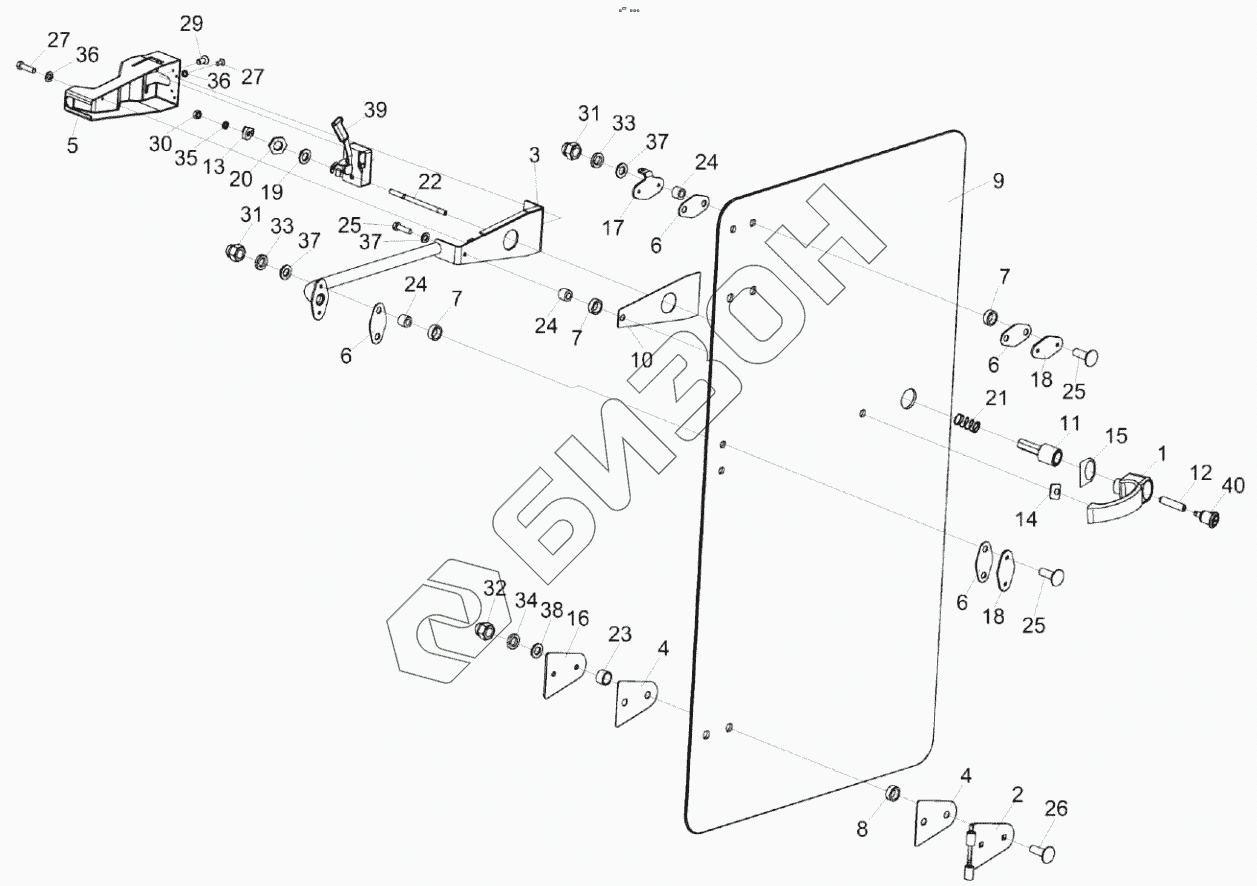

Графический каталог запасных частей к технике: Гомсельмаш KС-150С. Дверь КЗК-5-0120530
КЗК-12-0131010
КЗК-5-0120530
1
2
3
4
4
5
6
6
6
6
7
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
24
25
25
25
26
27
27
29
30
31
31
32
33
33
34
35
36
36
37
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗК-12-0131010 | КЗК-12-0131010 | Ручка |
Загрузка ...
|
|
| КЗК-5-0120530 | КЗК-5-0120530 | Дверь |
Загрузка ...
|
|
| 1 | КЗК-12-0131020 | Ручка |
Загрузка ...
|
|
| 2 | КЗК-5-0120410 | Петля |
Загрузка ...
|
|
| 3 | КЗК-5-0120540 | Кронштейн двери |
Загрузка ...
|
|
| 4 | КЗК-5-0120011 | Прокладка |
Загрузка ...
|
|
| 5 | КЗК-5-0120036 | Крышка |
Загрузка ...
|
|
| 6 | КЗК-5-0120037 | Прокладка |
Загрузка ...
|
|
| 7 | КЗК-5-0120038 | Втулка |
Загрузка ...
|
|
| 8 | КЗК-5-0120038-01 | Втулка |
Загрузка ...
|
|
| 9 | КЗК-5-0120043 | Стекло |
Загрузка ...
|
|
| 10 | КЗК-5-0120044 | Накладка |
Загрузка ...
|
|
| 11 | КЗК-12-0131009 | Кнопка |
Загрузка ...
|
|
| 12 | КЗК-12-0131011 | Проставка |
Загрузка ...
|
|
| 13 | КЗК-12-0131012 | Толкатель |
Загрузка ...
|
|
| 14 | КЗК-12-0131015 | Подкладка |
Загрузка ...
|
|
| 15 | КЗК-12-0131016 | Подкладка |
Загрузка ...
|
|
| 16 | КЗК-5-0120471 | Пластина |
Загрузка ...
|
|
| 17 | КЗК-5-0120472 | Кронштейн |
Загрузка ...
|
|
| 18 | КЗК-5-0120482 | Накладка |
Загрузка ...
|
|
| 19 | КЗК-12-0131414 | Шайба |
Загрузка ...
|
|
| 20 | КЗК-12-0131415 | Гайка |
Загрузка ...
|
|
| 21 | КЗК-12-0120616 | Пружина |
Загрузка ...
|
|
| 22 | КЗК-12-0120617 | Шпилька |
Загрузка ...
|
|
| 23 | КЗК-5-0120808 | Втулка |
Загрузка ...
|
|
| 24 | КЗК-5-0120809 | Втулка |
Загрузка ...
|
|
| 25 | Болт М6-6ех25 – 7802 | Болт М6-6ех25 – 7802 |
Загрузка ...
|
|
| 26 | Болт М10-6ех30 – 7802 | Болт М10-6ех30–7802 |
Загрузка ...
|
|
| 27 | Винт В.М4-6ех8 – 17473 | Винт В.М4-6ех8 – 17473 |
Загрузка ...
|
|
| 28 | Винт В.М6-6ех25 – 17473 | Винт |
Загрузка ...
|
|
| 29 | Винт В2.М8-6ех16 – 17475 | Винт |
Загрузка ...
|
|
| 30 | Гайка М4-6G – 5927 | Гайка М4-6G – 5927 |
Загрузка ...
|
|
| 31 | Гайка М6-6G – 11860 | Гайка |
Загрузка ...
|
|
| 32 | Гайка М10-6G – 11860 | Гайка |
Загрузка ...
|
|
| 33 | Шайба 6 65Г – 6402 | Шайба |
Загрузка ...
|
|
| 34 | Шайба 10Т 65Г – 6402 | Шайба 10Т 65Г – 6402 |
Загрузка ...
|
|
| 35 | Шайба С.4.01 – 6958 | Шайба |
Загрузка ...
|
|
| 36 | Шайба С.4.01 – 11371 | Шайба |
Загрузка ...
|
|
| 37 | Шайба С.6.01 – 11371 | Шайба |
Загрузка ...
|
|
| 38 | Шайба С.10.01 – 11371 | Шайба С.10.01 – 11371 |
Загрузка ...
|
|
| 39 | 80-6105050-01 | Замок |
Загрузка ...
|
|
| 40 | ИЖКС.304265.012 | Замок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
