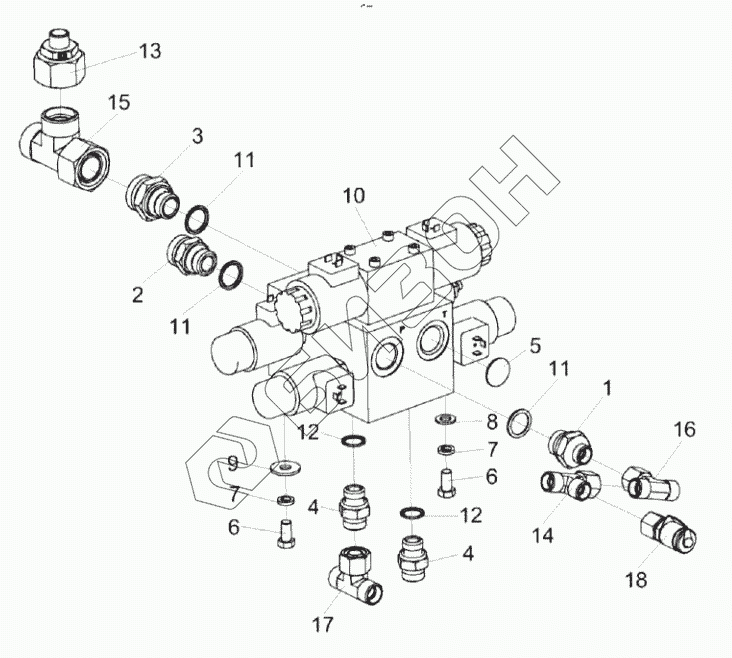

Графический каталог запасных частей к технике: Гомсельмаш KС-150С. Гидроблок КС-150С-2-0602300
1
2
3
4
4
5
6
6
7
7
8
9
10
11
11
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ГШТ 6012240-02 | ГШТ 6012240-02 | Штуцер |
Загрузка ...
|
|
| ГШТ 6012240-05 | ГШТ 6012240-05 | Штуцер |
Загрузка ...
|
|
| ГШТ 6012240-06 | ГШТ 6012240-06 | Штуцер |
Загрузка ...
|
|
| ГШТ 6038240-03 | ГШТ 6038240-03 | Штуцер |
Загрузка ...
|
|
| КС-150С-2-0602300 | КС-150С-2-0602300 | Гидроблок |
Загрузка ...
|
|
| 1 | ГШТ 6012624-02 | Штуцер |
Загрузка ...
|
|
| 2 | ГШТ 6012624-05 | Штуцер |
Загрузка ...
|
|
| 3 | ГШТ 6012624-06 | Штуцер |
Загрузка ...
|
|
| 4 | ГШТ 6038624-03 | Штуцер |
Загрузка ...
|
|
| 5 | ЗВТ 0000630-03 | Заглушка внутренняя |
Загрузка ...
|
|
| 6 | Болт М8-6eХ16-7796 | Болт М8-6eХ16-7796 |
Загрузка ...
|
|
| 7 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 8 | Шайба С.8.01 – 11371 | Шайба С.8.01 – 11371 |
Загрузка ...
|
|
| 9 | Шайба С.8.01 – 6958 | Шайба |
Загрузка ...
|
|
| 10 | GB1-04-KS100-24V-2K-BY11 | Гидроблок |
Загрузка ...
|
|
| 11 | Кольцо KBG1/2 | Кольцо |
Загрузка ...
|
|
| 12 | Кольцо KBG3/8 | Кольцо |
Загрузка ...
|
|
| 13 | RED22/10LOMDCF | Переходник |
Загрузка ...
|
|
| 14 | EL10LOMDCF | Тройник |
Загрузка ...
|
|
| 15 | EL22LOMDCF | Тройник |
Загрузка ...
|
|
| 16 | ET10LOMDCF | Тройник |
Загрузка ...
|
|
| 17 | ET12LOMDCF | Тройник |
Загрузка ...
|
|
| 18 | АВ20-11/ВО8L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
