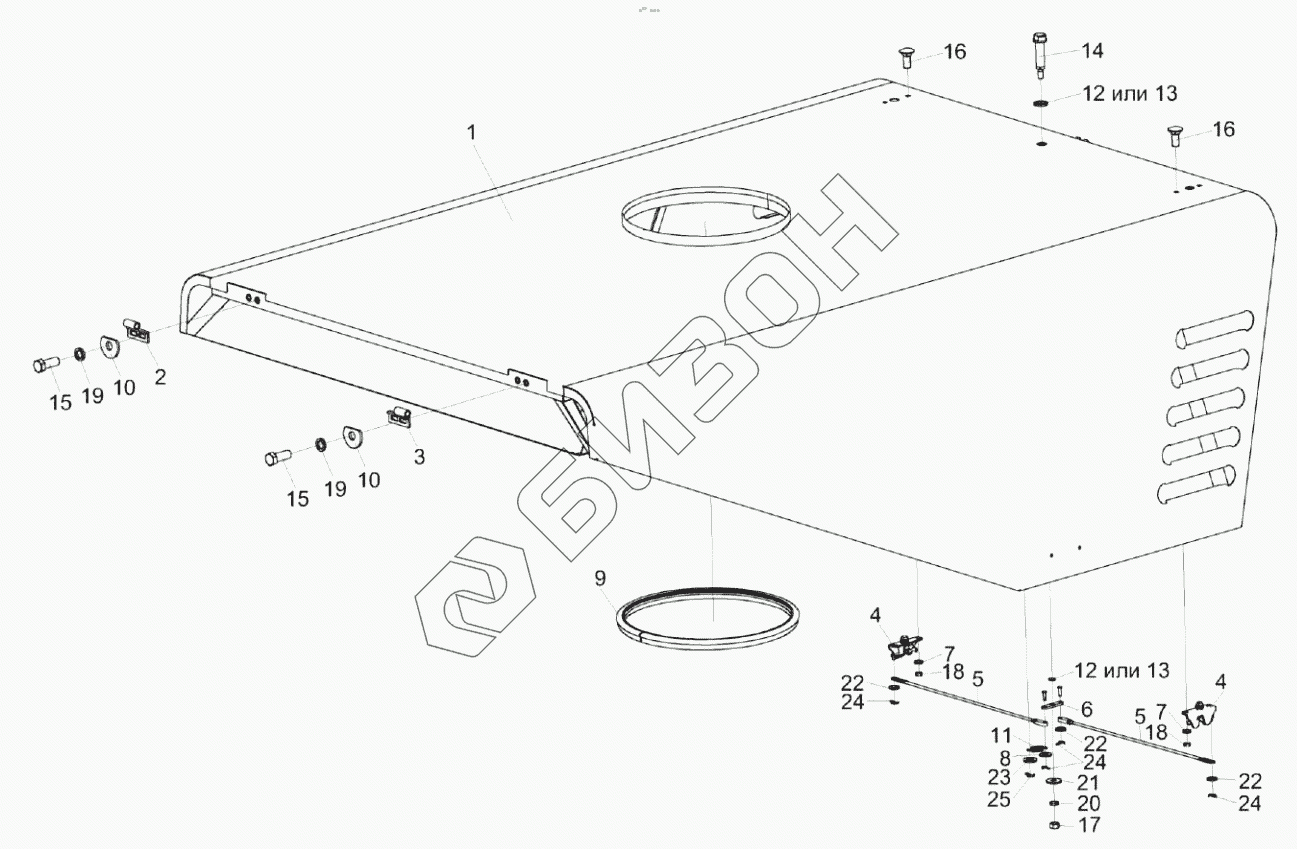

Графический каталог запасных частей к технике: Гомсельмаш KС-150С. Капот КС-150С-0128030
1
2
3
4
4
5
5
6
7
7
8
9
10
10
11
12
12
13
13
14
15
15
16
16
17
18
18
19
19
20
21
22
22
22
23
24
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-150С-0128030 | КС-150С-0128030 | Капот |
Загрузка ...
|
|
| 1 | КС-150С-0128040 | Капот |
Загрузка ...
|
|
| 2 | КС-150С-0128160 | Петля |
Загрузка ...
|
|
| 3 | КС-150С-0128160-01 | Петля |
Загрузка ...
|
|
| 4 | КС-150С-0128210-01 | Замок |
Загрузка ...
|
|
| 5 | КС-150С-0128290 | Тяга |
Загрузка ...
|
|
| 6 | КС-150С-0128310 | Рычаг |
Загрузка ...
|
|
| 7 | КВК 0144452 | Шайба |
Загрузка ...
|
|
| 8 | КВС-1-0160494 | Шайба |
Загрузка ...
|
|
| 9 | КГС 0170003 | Уплотнение |
Загрузка ...
|
|
| 10 | КЗР 0119442 | Шайба |
Загрузка ...
|
|
| 11 | КИС 0119617В | Пружина |
Загрузка ...
|
|
| 12 | КС-150С-0128003-01 | Шайба |
Загрузка ...
|
|
| 13 | КС-150С-0128003-02 | Шайба |
Загрузка ...
|
|
| 14 | КС-150С-0128607 | Ось |
Загрузка ...
|
|
| 15 | Болт М10-6eХ25-7796 | Болт М10-6eХ25-7796 |
Загрузка ...
|
|
| 16 | Болт М8-6eХ20-7802 | Болт М8-6eХ20-7802 |
Загрузка ...
|
|
| 17 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 18 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 19 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба C 6.01-6958 | Шайба |
Загрузка ...
|
|
| 22 | Шайба C.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 23 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 24 | Шплинт 1,6Х12-397 | Шплинт 1,6Х12-397 |
Загрузка ...
|
|
| 25 | Шплинт 2Х12-397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
