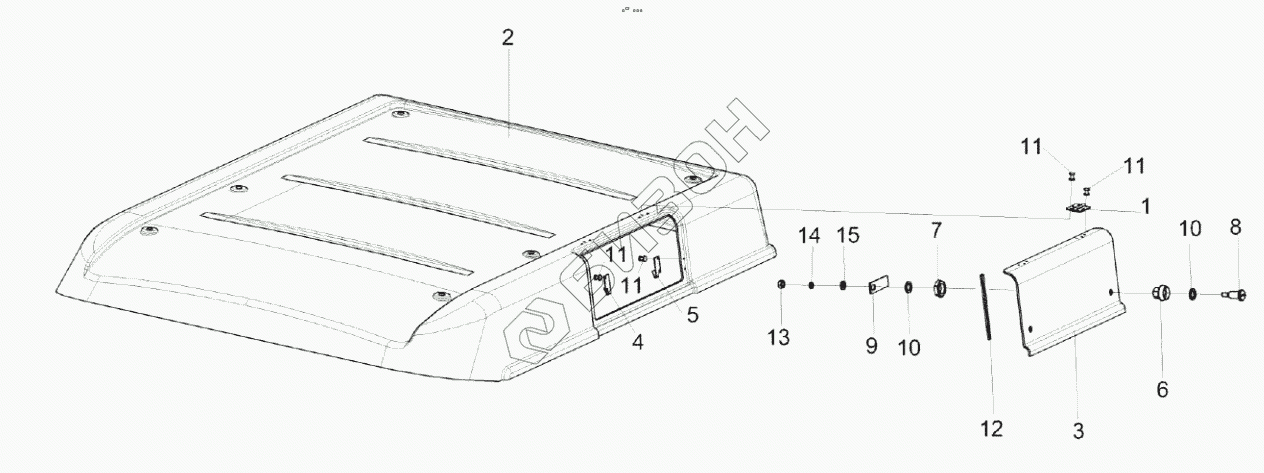

Графический каталог запасных частей к технике: Гомсельмаш KС-150С. Крыша КС-100-0120140-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
КС-100-0120150 КС-100-0120150 Крышка
Загрузка ...
КС-100-0120140-01 КС-100-0120140-01 Крыша
Загрузка ...
1 ПФ 60.00.000-03 Петля накладная
Загрузка ...
2 КС-100-0120004-01 Крыша
Загрузка ...
3 КС-100-0120005 Крышка
Загрузка ...
4 КВК-6-0120438 Зацеп
Загрузка ...
5 КВК-6-0120438-01 Зацеп
Загрузка ...
6 КВК 0120609 Втулка
Загрузка ...
7 КВК 0120611 Гайка
Загрузка ...
8 КВК 0120612 Палец
Загрузка ...
9 КВК 0121415 Фиксатор
Загрузка ...
10 УЭС 1000001 Шайба
Загрузка ...
11 565 040 012 Заклепка
Загрузка ...
12 SD-40AX/E Уплотнитель
Загрузка ...
13 Гайка М6-6G – 5915 Гайка М6-6G – 5915
Загрузка ...
14 Шайба 6Т 65Г – 6402 Шайба 6Т 65Г – 6402
Загрузка ...
15 Шайба C.6.01 – 11371 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
