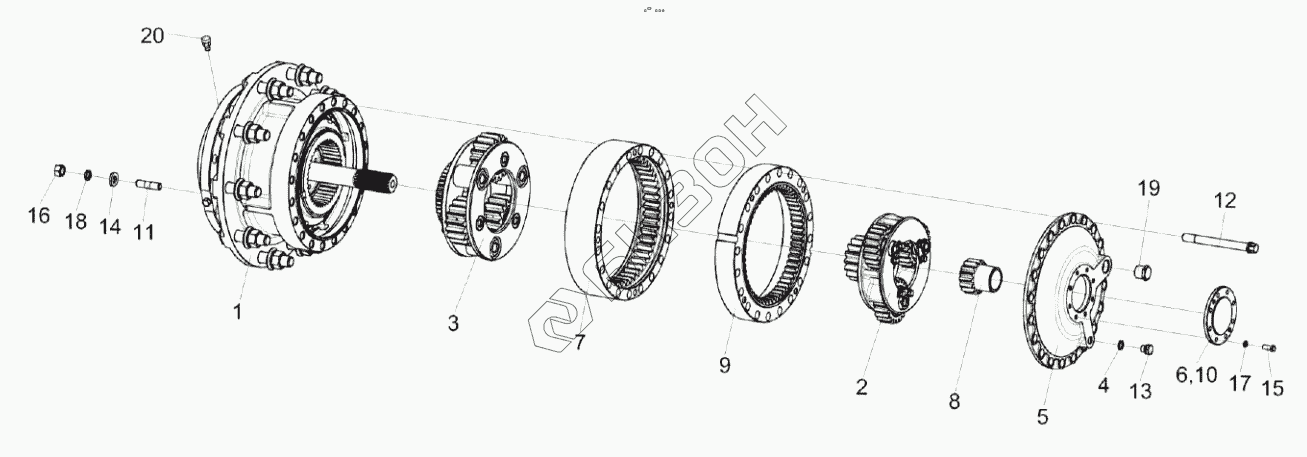

Графический каталог запасных частей к технике: Гомсельмаш KС-150С. Редуктор КС-100-0117020
КС-100-0117160
КС-100-0117020
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-100-0117160 | КС-100-0117160 | Крышка |
Загрузка ...
|
|
| КС-100-0117020 | КС-100-0117020 | Редуктор |
Загрузка ...
|
|
| 1 | КС-100-0117030 | Ступица |
Загрузка ...
|
|
| 2 | КС-100-0117110 | Водило |
Загрузка ...
|
|
| 3 | КС-100-0117120 | Водило |
Загрузка ...
|
|
| 4 | КИС 0118008Б | Кольцо |
Загрузка ...
|
|
| 5 | КС-100-0117101 | Крышка |
Загрузка ...
|
|
| 6 | КС-100-0117104 | Крышка |
Загрузка ...
|
|
| 7 | КС-100-0117619 | Шестерня эпициклическая |
Загрузка ...
|
|
| 8 | КС-100-0117625 | Шестерня солнечная |
Загрузка ...
|
|
| 9 | КС-100-0117627 | Шестерня эпициклическая |
Загрузка ...
|
|
| 10 | КС-100-0117632 | Шайба |
Загрузка ...
|
|
| 11 | КС-100-0117634 | Шпилька |
Загрузка ...
|
|
| 12 | КС-100-0117635 | Болт |
Загрузка ...
|
|
| 13 | УЭС-16-5131603 | Заглушка |
Загрузка ...
|
|
| 14 | УЭС 0000493-01 | Шайба |
Загрузка ...
|
|
| 15 | Болт М8-6eх20 – 7796 | Болт |
Загрузка ...
|
|
| 16 | Гайка М14-6G – 5915 | Гайка М14-6G – 5915 |
Загрузка ...
|
|
| 17 | Шайба 8 65Г – 6402 | Шайба |
Загрузка ...
|
|
| 18 | Шайба 14 65Г – 6402 | Шайба |
Загрузка ...
|
|
| 19 | Пробка КГ 3/4" | Пробка КГ 3/4" |
Загрузка ...
|
|
| 20 | СТВ-01.00.000 | Сапун |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
