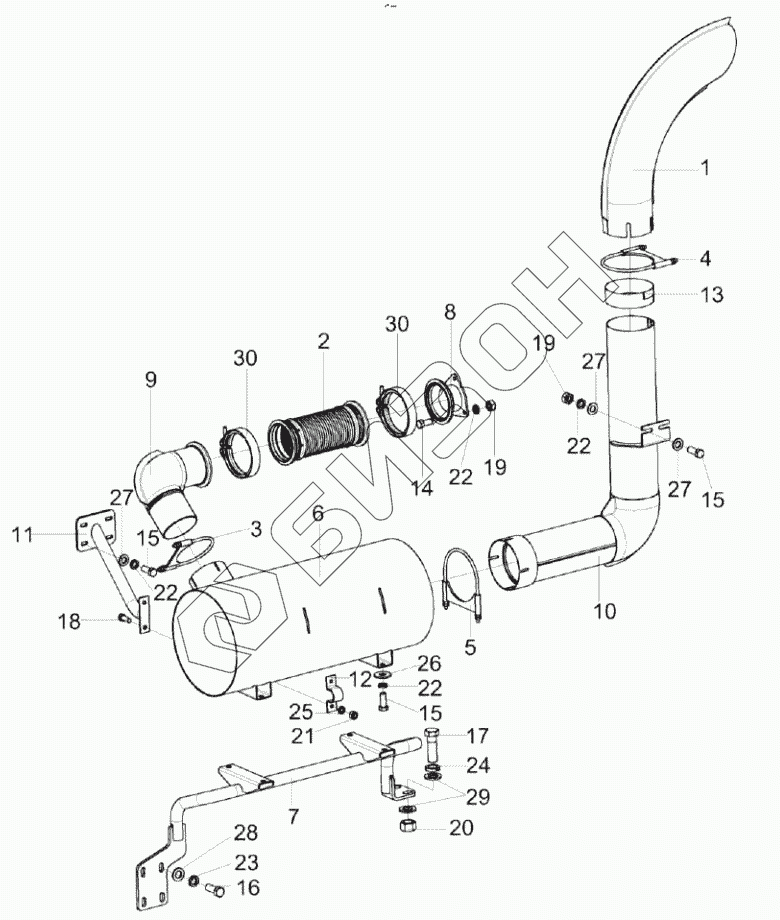

Графический каталог запасных частей к технике: Гомсельмаш KС-150С. Установка глушителя КС-150С-0116060
КС-150С-0116060
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
19
20
21
22
22
22
22
23
24
25
26
27
27
27
28
29
30
30
30
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-150С-0116060 | КС-150С-0116060 | Установка глушителя |
Загрузка ...
|
|
| 1 | КВС-1-0157030 | Труба выхлопная |
Загрузка ...
|
|
| 2 | КЗК-16-3-0106330 | МеталлоРукав |
Загрузка ...
|
|
| 3 | КЗК-8К-0106120-04 | Хомут |
Загрузка ...
|
|
| 4 | КЗК-8К-0106120-06 | Хомут |
Загрузка ...
|
|
| 5 | КЗК-8К-0106120-07 | Хомут |
Загрузка ...
|
|
| 6 | КС-150С-0116240 | Глушитель |
Загрузка ...
|
|
| 7 | КС-150С-0116250 | Опора |
Загрузка ...
|
|
| 8 | КС-150С-0116260 | Труба выхлопная |
Загрузка ...
|
|
| 9 | КС-150С-0116270 | Труба выпускная |
Загрузка ...
|
|
| 10 | КС-150С-0116290 | Труба выхлопная |
Загрузка ...
|
|
| 11 | КС-150С-0116370 | Опора |
Загрузка ...
|
|
| 12 | КЗК-12-3-0106498 | Хомут |
Загрузка ...
|
|
| 13 | УЭС-19-0400401-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 14 | Болт М10-6eХ20 - 7796 | Болт |
Загрузка ...
|
|
| 15 | Болт М10-6eХ25 - 7796 | Болт |
Загрузка ...
|
|
| 16 | Болт М12-6eХ30 - 7796 | Болт |
Загрузка ...
|
|
| 17 | Болт М16-6eх50 - 7796 | Болт |
Загрузка ...
|
|
| 18 | Болт М8-6eХ20 - 7796 | Болт |
Загрузка ...
|
|
| 19 | Гайка М10-6G - 5915 | Гайка М10-6G - 5915 |
Загрузка ...
|
|
| 20 | Гайка М16-6G - 5915 | Гайка |
Загрузка ...
|
|
| 21 | Гайка М8-6G - 5915 | Гайка М8-6G - 5915 |
Загрузка ...
|
|
| 22 | Шайба 10Т 65Г - 6402 | Шайба 10Т 65Г - 6402 |
Загрузка ...
|
|
| 23 | Шайба 12Т 65Г - 6402 | Шайба 12Т 65Г - 6402 |
Загрузка ...
|
|
| 24 | Шайба 16Т 65Г - 6402 | Шайба |
Загрузка ...
|
|
| 25 | Шайба 8Т 65Г - 6402 | Шайба 8Т 65Г - 6402 |
Загрузка ...
|
|
| 26 | Шайба C 10.01 - 6958 | Шайба |
Загрузка ...
|
|
| 27 | Шайба C.10.01 - 11371 | Шайба |
Загрузка ...
|
|
| 28 | Шайба C.12.01 - 11371 | Шайба |
Загрузка ...
|
|
| 29 | Шайба C.16.01 - 11371 | Шайба |
Загрузка ...
|
|
| 30 | 0615 4009 126 | Хомут V-образный |
Загрузка ...
|
|
| 30 | 28001787 | Хомут V-образный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
