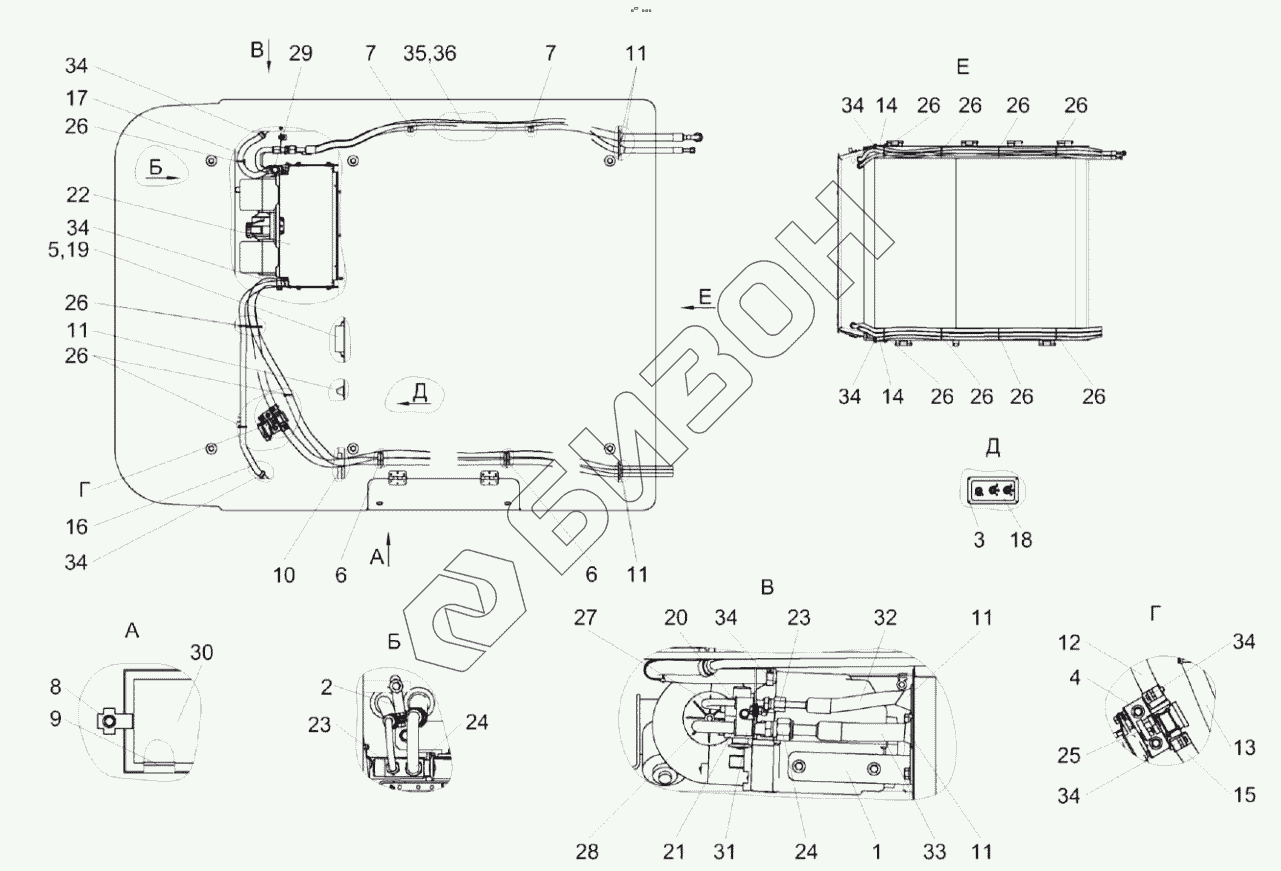

Графический каталог запасных частей к технике: Гомсельмаш KС-150С. Установка испарителя КС-150С-0121020
КС-150С-0121020
КС-150С-0121020
КС-150С-0121020
КС-150С-0121020
КС-150С-0121020
1
2
3
4
5
6
6
7
7
8
9
10
11
11
11
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
26
26
26
26
26
26
26
26
26
26
27
28
29
30
30
31
32
33
34
34
34
34
34
34
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-150С-0121020 | КС-150С-0121020 | Установка испарителя |
Загрузка ...
|
|
| 1 | КС-100-0121100 | Установка блока испарительно- отопительного |
Загрузка ...
|
|
| 2 | КС-100-0121110 | Установка кронштейна |
Загрузка ...
|
|
| 3 | КС-100-0121140 | Установка блока управления |
Загрузка ...
|
|
| 4 | КВК-6-0121090 | Установка крана отопителя |
Загрузка ...
|
|
| 5 | КВК-6-0121100 | Установка блока управления |
Загрузка ...
|
|
| 6 | КЗК-5-0113060 | Установка прижима |
Загрузка ...
|
|
| 7 | КЗК-5-0113060-01 | Установка прижима |
Загрузка ...
|
|
| 8 | КЗК-8-3-0113100 | Установка прижима |
Загрузка ...
|
|
| 9 | КВК 0121009 | Уплотнитель |
Загрузка ...
|
|
| 10 | КВС-1-0156011 | Уплотнитель 2107-6107018М |
Загрузка ...
|
|
| 11 | КГС 0120032-01 | Втулка |
Загрузка ...
|
|
| 12 | КЗК 0126005 | Рукав |
Загрузка ...
|
|
| 13 | КВС-2-0121001 | Шланг |
Загрузка ...
|
|
| 14 | КЗК-12-0113027 | Рукав 12х20-1,6-10362 |
Загрузка ...
|
|
| 15 | КЗ 0113002 | Шланг |
Загрузка ...
|
|
| 16 | РНД 0120012-50 | Рукав |
Загрузка ...
|
|
| 17 | УЭС-15-0500005 | Рукав |
Загрузка ...
|
|
| 18 | 99-078600-10 | Блок управления в сборе |
Загрузка ...
|
|
| 19 | САУКУ 18-011186-20 | Контроллер |
Загрузка ...
|
|
| 20 | 08-100203-00 | Втулка резиновая |
Загрузка ...
|
|
| 21 | 08-100309-00 | Втулка резиновая |
Загрузка ...
|
|
| 22 | 03-131000-25 | Испарительно-отопительный блок со жгутом в сборе |
Загрузка ...
|
|
| 23 | 08-003501-00 | Кольцо уплотнительное 5/8 |
Загрузка ...
|
|
| 24 | 08-003503-00 | Кольцо уплотнительное 7/8 |
Загрузка ...
|
|
| 25 | 10-150671-12 | Кран отопителя с моторедуктором в сборе |
Загрузка ...
|
|
| 26 | Лента стяжная зубчатая | Лента стяжная зубчатая |
Загрузка ...
|
|
| 27 | 05-070038-00 | Трубка 3/8 в сборе |
Загрузка ...
|
|
| 28 | 05-070058-00 | Трубка 5/8 в сборе |
Загрузка ...
|
|
| 29 | 08-000010-00 | Уплотнение |
Загрузка ...
|
|
| 30 | ПВ-470 | Фильтр приточного воздуха ПВ-470 |
Загрузка ...
|
|
| 30 | В4704 | Элемент фильтрующий |
Загрузка ...
|
|
| 31 | 11-100306-00 | Хомут трубок |
Загрузка ...
|
|
| 32 | 05-070133-30 | Хладонопровод |
Загрузка ...
|
|
| 33 | 05-070134-30 | Хладонопровод |
Загрузка ...
|
|
| 34 | Хомут червячный TORRO 16-27/9 C7W2 | Хомут червячный |
Загрузка ...
|
|
| 35 | Лента | Лента стяжная зубчатая |
Загрузка ...
|
|
| 36 | Труба | Труба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
