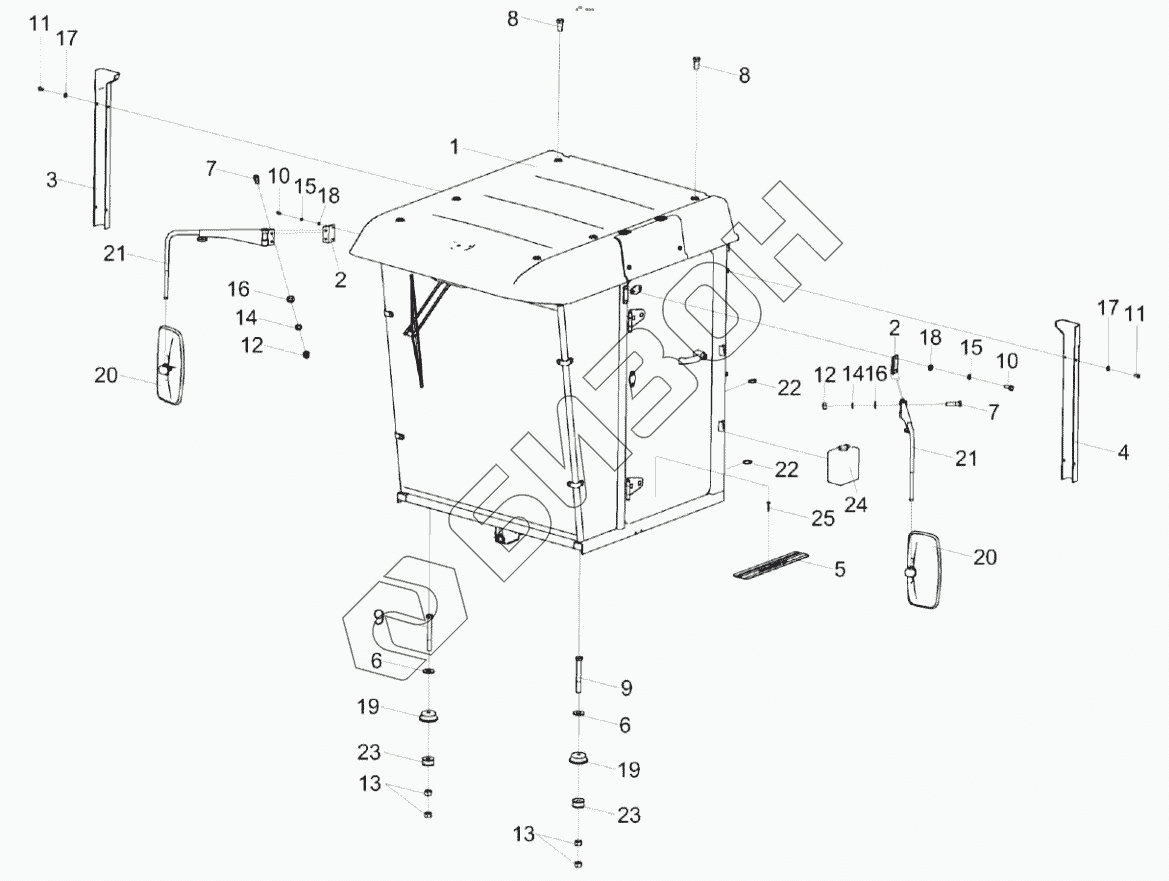

Графический каталог запасных частей к технике: Гомсельмаш KС-150С. Установка кабины КС-150С-0120000
КС-150С-0120000
КС-150С-0120000
1
2
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-150С-0120000 | КС-150С-0120000 | Установка кабины |
Загрузка ...
|
|
| 1 | КС-150С-0120010 | Кабина |
Загрузка ...
|
|
| 2 | КС-150С-0120040 | Кронштейн |
Загрузка ...
|
|
| 3 | КС-150С-0120005 | Кожух |
Загрузка ...
|
|
| 4 | КС-150С-0120005-01 | Кожух |
Загрузка ...
|
|
| 5 | КСК-6025-1-0119406 | Порог |
Загрузка ...
|
|
| 6 | КСН 0114402 | Шайба |
Загрузка ...
|
|
| 7 | Болт М10-6eх35 – 7796 | Болт |
Загрузка ...
|
|
| 8 | Болт М12-6eх25 – 7796 | Болт |
Загрузка ...
|
|
| 9 | Болт М16-6eх130 – 7796 | Болт |
Загрузка ...
|
|
| 10 | Болт М8-6eх20 – 7796 | Болт |
Загрузка ...
|
|
| 11 | Винт B.М6-6eх12 – 17473 | Винт |
Загрузка ...
|
|
| 12 | Гайка М10-6G – 5915 | Гайка М10-6G–5915 |
Загрузка ...
|
|
| 13 | Гайка М16-6H – 5915 | Гайка |
Загрузка ...
|
|
| 14 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 15 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 16 | Шайба C 10.01 – 11371 | Шайба |
Загрузка ...
|
|
| 17 | Шайба C.6.01 – 11371 | Шайба |
Загрузка ...
|
|
| 18 | Шайба C.8.01 – 11371 | Шайба |
Загрузка ...
|
|
| 19 | 80-6700160 | Виброизолятор |
Загрузка ...
|
|
| 20 | САКД.458201.050 | Зеркало внешнее заднего вида основное |
Загрузка ...
|
|
| 21 | ШКЯМ 688.00.000-01 | Кронштейн зеркала |
Загрузка ...
|
|
| 22 | Лента | Лента стяжная зубчатая |
Загрузка ...
|
|
| 23 | 130-5001364-В | Подушка нижняя |
Загрузка ...
|
|
| 24 | СЭАТ-34 | Стеклоомыватель |
Загрузка ...
|
|
| 25 | Шуруп саморез 3,5х25 | Шуруп саморез 3,5х25 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
