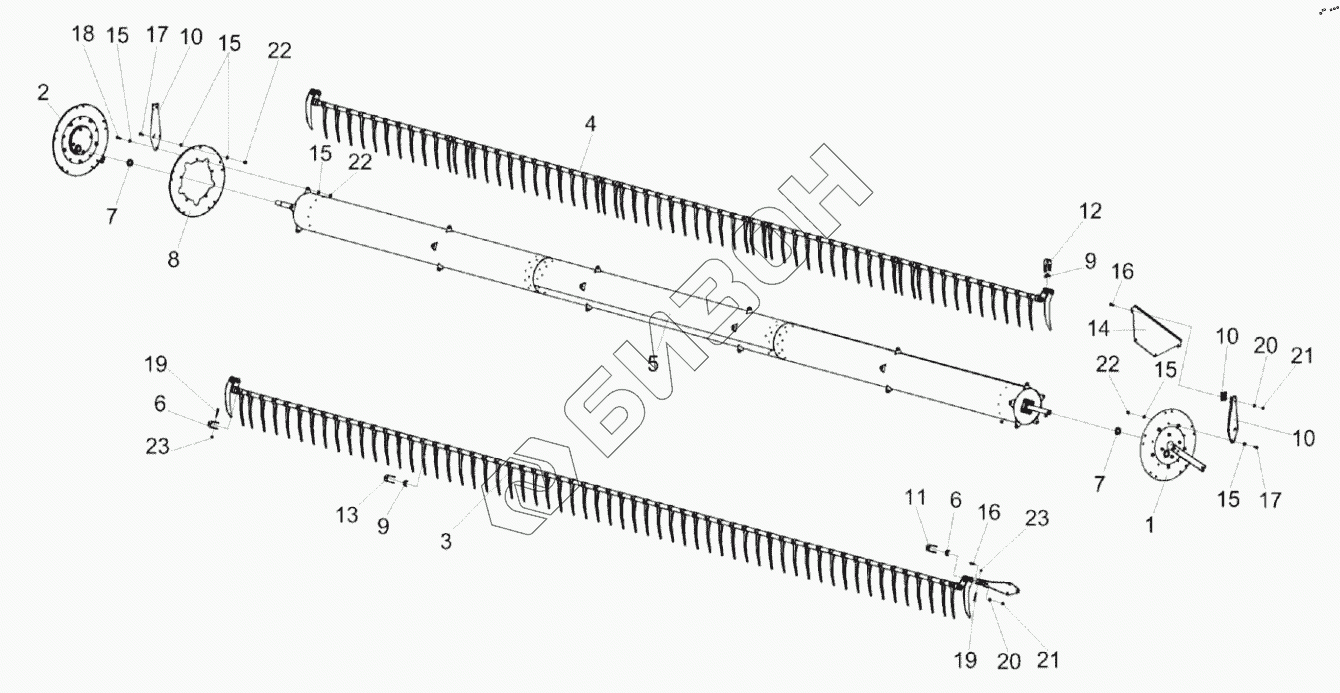

Графический каталог запасных частей к технике: Гомсельмаш КС-200.12. Мотовило КС-200-1203100
1
2
3
4
5
6
6
7
7
8
9
9
10
10
10
11
12
13
14
15
15
15
15
15
16
16
17
17
18
19
19
20
20
21
21
22
22
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-200-1203100 | КС-200-1203100 | Мотовило |
Загрузка ...
|
|
| 1 | КС-200-1203110 | Эксцентрик |
Загрузка ...
|
|
| 2 | КС-200-1203110-01 | Эксцентрик |
Загрузка ...
|
|
| 3 | КС-200-1203150 | Граблина |
Загрузка ...
|
|
| 4 | КС-200-1203160 | Граблина |
Загрузка ...
|
|
| 5 | КЗК-1420-1573030 | Вал мотовила |
Загрузка ...
|
|
| 6 | КС-200-1203408 | Скоба |
Загрузка ...
|
|
| 7 | КЗ-1-1573814 | Втулка |
Загрузка ...
|
|
| 8 | КЗК-9-1573411 | Диск |
Загрузка ...
|
|
| 9 | КЗК-1420-1573007 | Полуподшипник |
Загрузка ...
|
|
| 10 | КЗК-1420-1573008 | Полуподшипник |
Загрузка ...
|
|
| 11 | КЗР 0303412 | Луч |
Загрузка ...
|
|
| 12 | КЗР 1573406 | Скоба |
Загрузка ...
|
|
| 13 | КЗР 1573416 | Скоба |
Загрузка ...
|
|
| 14 | КЗР 1573447 | Сектор |
Загрузка ...
|
|
| 15 | УЭС 0100607 | Шайба |
Загрузка ...
|
|
| 16 | Болт М10-6EХ40-7796 | Болт |
Загрузка ...
|
|
| 17 | Болт М12-6EХ30-7796 | Болт |
Загрузка ...
|
|
| 18 | Болт М12-6EХ35-7796 | Болт |
Загрузка ...
|
|
| 19 | Болт М8-6EХ65-7802 | Болт |
Загрузка ...
|
|
| 20 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 21 | Гайка М10-8 DIN 980 | Гайка |
Загрузка ...
|
|
| 22 | Гайка М12-8 DIN 980 | Гайка |
Загрузка ...
|
|
| 23 | Гайка DIN 6923 М8-8-A-A3G | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
