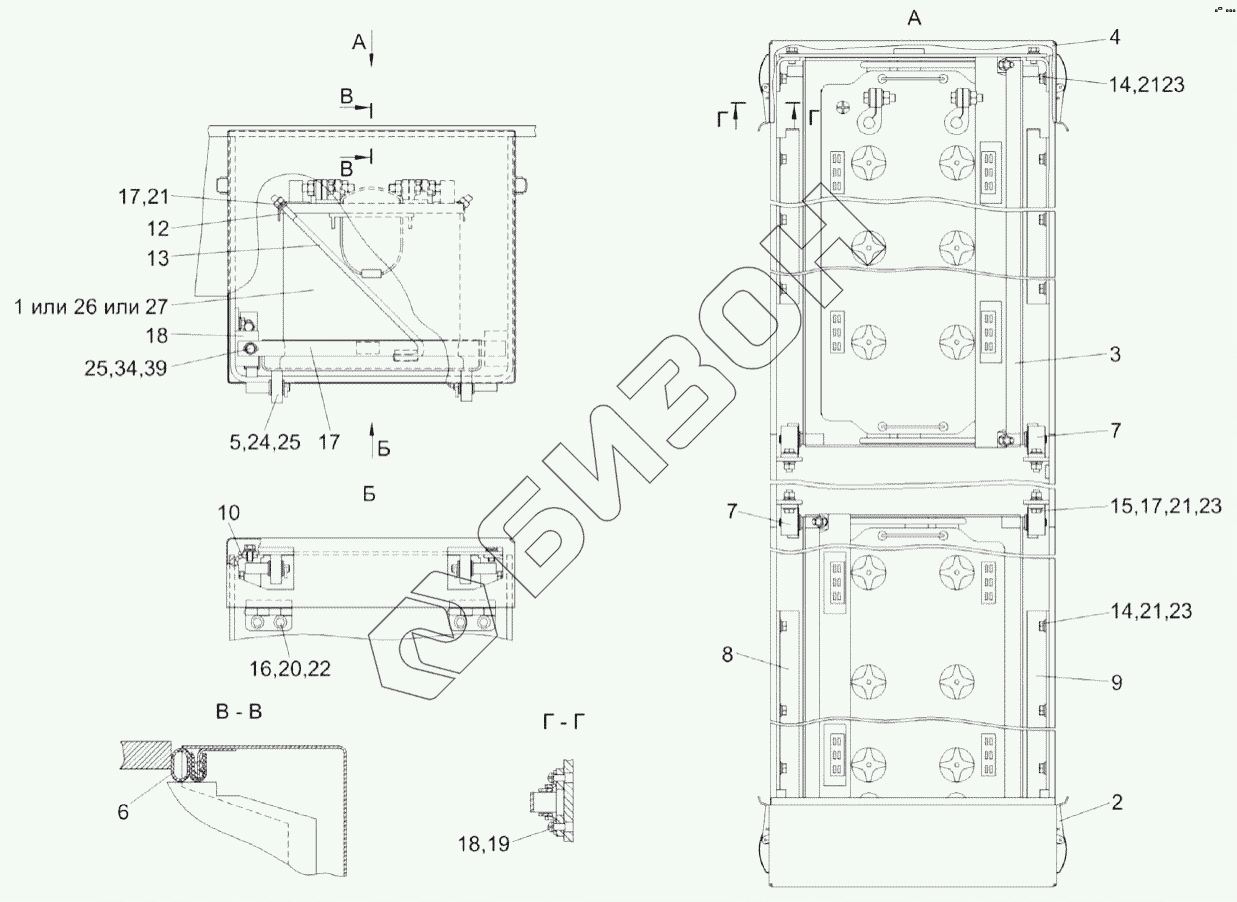

Графический каталог запасных частей к технике: Гомсельмаш KС-200. Установка аккумуляторов КС-200-0130000Э1
1
2
3
4
5
6
7
7
8
9
10
12
13
14
14
15
16
17
17
17
18
18
19
20
21
21
21
21
22
23
23
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-200-0130000Э1 | КС-200-0130000Э1 | Установка аккумуляторов |
Загрузка ...
|
|
| 1 | КЗК0705190 | Батарея аккумуляторная с переходниками |
Загрузка ...
|
|
| 2 | КЗР0215030Б | Защелка |
Загрузка ...
|
|
| 3 | УЭС-16-0124030 | Платформа |
Загрузка ...
|
|
| 4 | УЭС-16-0124050 | Крышка |
Загрузка ...
|
|
| 5 | КВС-1-0100017 | Ролик |
Загрузка ...
|
|
| 6 | КВС-1-0100018 | Уплотнитель 2107-6107018М |
Загрузка ...
|
|
| 7 | КВС-1-0100411 | Упор |
Загрузка ...
|
|
| 8 | КВС-1-0100412 | Направляющая |
Загрузка ...
|
|
| 9 | КВС-1-0100412-01 | Направляющая |
Загрузка ...
|
|
| 10 | КВС-1-0100413 | Планка |
Загрузка ...
|
|
| 11 | КВС-1-0100419 | Уголок |
Загрузка ...
|
|
| 12 | КВС-1-0100477 | Прижим |
Загрузка ...
|
|
| 13 | УЭС0000681-01 | Стяжка |
Загрузка ...
|
|
| 14 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 15 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 16 | БолтМ6-6eх16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 17 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 18 | ВинтB.М4-6eх8-17473 | Винт B.М4-6eх8-17473 |
Загрузка ...
|
|
| 19 | Шайба4.65Г-6402 | Шайба 4.65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 22 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 23 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 24 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 25 | Шплинт3,2х20-397 | Шплинт 3,2х20-397 |
Загрузка ...
|
|
| 26 | 6СТ-190АЗПНКБ2М | Батарея |
Загрузка ...
|
|
| 27 | 6СТ-190А | Батарея |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
