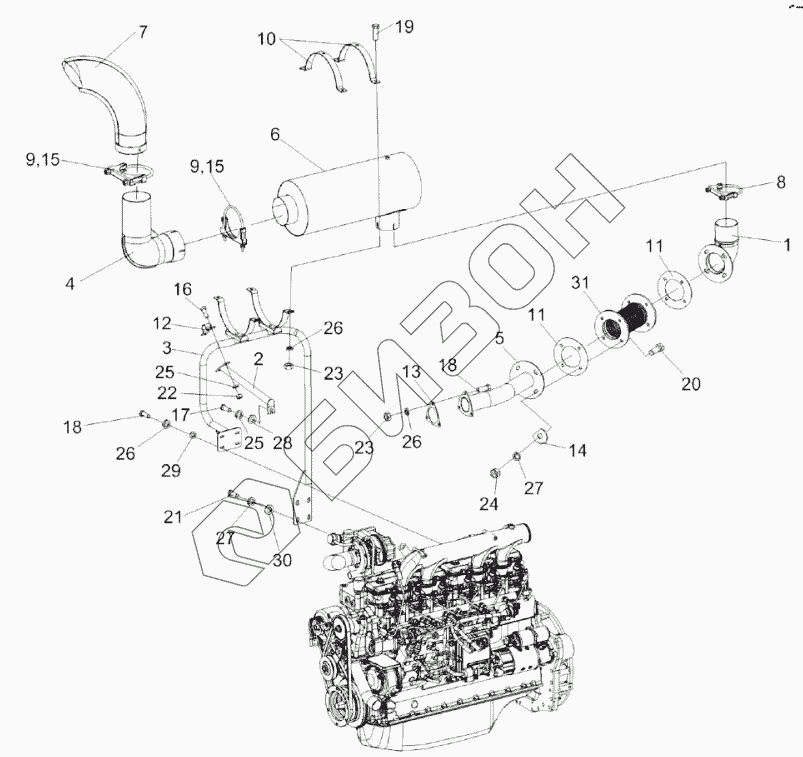

Графический каталог запасных частей к технике: Гомсельмаш KС-200. Установка глушителя КС-200-0116060Э1
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
15
16
17
18
18
19
20
21
22
23
23
24
25
25
26
26
26
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-200-1116060Э1 | КС-200-1116060Э1 | Установка глушителя |
Загрузка ...
|
|
| 1 | КС-200-0116210Э1 | Труба выпускная |
Загрузка ...
|
|
| 2 | КС-200-0116240Э1 | Опора |
Загрузка ...
|
|
| 3 | КС-200-0116260Э1 | Опора |
Загрузка ...
|
|
| 4 | КС-200-0116270Э1 | Колено |
Загрузка ...
|
|
| 5 | КС-200-0116300Э1 | Коллектор |
Загрузка ...
|
|
| 6 | КС-200-0116400Э1 | Глушитель |
Загрузка ...
|
|
| 7 | КВС-1-0157030 | Труба выхлопная |
Загрузка ...
|
|
| 8 | КЗК-8А-2-0106350 | Хомут |
Загрузка ...
|
|
| 9 | КЗК-8А-2-0106350-01 | Хомут |
Загрузка ...
|
|
| 10 | КЗК-8А-2-0106451-01 | Хомут |
Загрузка ...
|
|
| 11 | КЗК-12-3-0106017 | Прокладка |
Загрузка ...
|
|
| 12 | КЗК-12-3-0106498 | Хомут |
Загрузка ...
|
|
| 13 | УЭС-4-0400003 | Прокладка |
Загрузка ...
|
|
| 14 | УЭС-7-0400417 | Шайба |
Загрузка ...
|
|
| 15 | УЭС-19-0400401 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 17 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 18 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 19 | БолтМ10-6eх30-7796 | Болт М10-6eх30-7796 |
Загрузка ...
|
|
| 20 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 |
Загрузка ...
|
|
| 21 | БолтМ12-6eх35-7796 | Болт М12-6eх35-7796 |
Загрузка ...
|
|
| 22 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 23 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 24 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 25 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 28 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 29 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 30 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 31 | S-76198-01-00 | Сильфон |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
