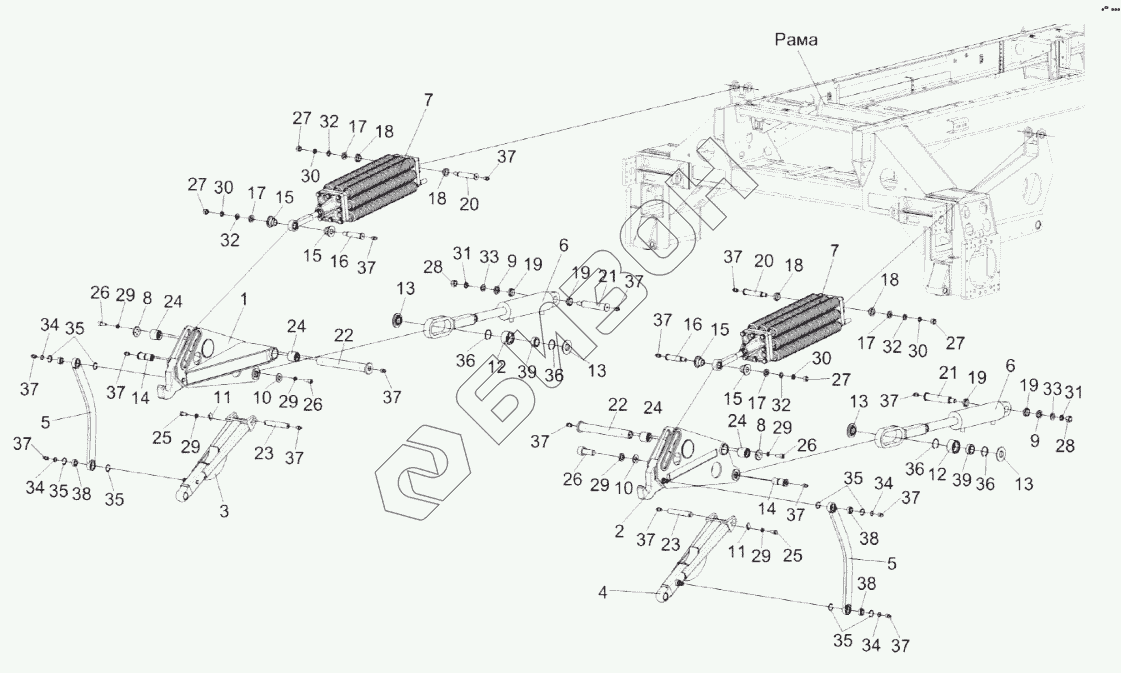

Графический каталог запасных частей к технике: Гомсельмаш KС-200. Установка механизма навески КС-200-0104000Э1
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
14
15
15
15
15
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
20
21
21
22
22
23
23
24
24
24
24
25
25
26
26
26
26
27
27
27
27
28
28
29
29
29
29
29
29
30
30
30
30
31
31
32
32
32
32
33
33
34
34
34
34
35
35
35
35
35
36
36
36
36
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
38
38
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-200-0104010Э1 | КС-200-0104010Э1 | Рычаг |
Загрузка ...
|
|
| КС-200-0104000Э1 | КС-200-0104000Э1 | Установка механизма навески |
Загрузка ...
|
|
| КС-200-0104080Э1 | КС-200-0104080Э1 | Ролик |
Загрузка ...
|
|
| КС-200-0104010Э1-01 | КС-200-0104010Э1-01 | Рычаг |
Загрузка ...
|
|
| КС-200-0104050Э1 | КС-200-0104050Э1 | Штанга |
Загрузка ...
|
|
| 1 | КС-200-0104020Э1 | Рычаг |
Загрузка ...
|
|
| 2 | КС-200-0104020Э1-01 | Рычаг |
Загрузка ...
|
|
| 3 | КС-200-0104030Э1 | Рычаг |
Загрузка ...
|
|
| 4 | КС-200-0104030Э1-01 | Рычаг |
Загрузка ...
|
|
| 5 | КС-200-0104060Э1 | Тяга |
Загрузка ...
|
|
| 6 | КС-200-0104070Э1 | Гидроцилиндр |
Загрузка ...
|
|
| 7 | КС-200-0104090Э1 | Блок пружин |
Загрузка ...
|
|
| 8 | КС-200-0104405Э1 | Шайба |
Загрузка ...
|
|
| 9 | КС-200-0104406Э1 | Шайба |
Загрузка ...
|
|
| 10 | КС-200-0104415Э1 | Шайба |
Загрузка ...
|
|
| 11 | КС-200-0104416Э1 | Пластина |
Загрузка ...
|
|
| 12 | КС-200-0104608Э1 | Ролик |
Загрузка ...
|
|
| 13 | КС-200-0104609Э1 | Шайба |
Загрузка ...
|
|
| 14 | КС-200-0104611Э1 | Ось |
Загрузка ...
|
|
| 15 | КС-200-0104616Э1 | Втулка |
Загрузка ...
|
|
| 16 | КС-200-0104617Э1 | Ось |
Загрузка ...
|
|
| 17 | КС-200-0104618Э1 | Шайба |
Загрузка ...
|
|
| 18 | КС-200-0104619Э1 | Шайба |
Загрузка ...
|
|
| 19 | КС-200-0104621Э1 | Шайба |
Загрузка ...
|
|
| 20 | КС-200-0104622Э1 | Ось |
Загрузка ...
|
|
| 21 | КС-200-0104623Э1 | Ось |
Загрузка ...
|
|
| 22 | КС-200-0104625Э1 | Ось |
Загрузка ...
|
|
| 23 | КС-200-0104627Э1 | Ось |
Загрузка ...
|
|
| 24 | КЗК-1420-0109001 | Втулка |
Загрузка ...
|
|
| 25 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 26 | ВинтМ8-6eх20-11738 | Винт М8-6eх20-11738 |
Загрузка ...
|
|
| 27 | ГайкаМ20-6G-5915 | Гайка М20-6G-5915 |
Загрузка ...
|
|
| 28 | ГайкаМ24-6G-5915 | Гайка М24-6G-5915 |
Загрузка ...
|
|
| 29 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 30 | Шайба20Т.65Г-6402 | Шайба 20Т.65Г-6402 |
Загрузка ...
|
|
| 31 | Шайба24Т.65Г-6402 | Шайба 24Т.65Г-6402 |
Загрузка ...
|
|
| 32 | ШайбаC.20.01-11371 | Шайба C.20.01-11371 |
Загрузка ...
|
|
| 33 | ШайбаC.24.01-11371 | Шайба C.24.01-11371 |
Загрузка ...
|
|
| 34 | КольцоВ25-13940 | Кольцо В25-13940 |
Загрузка ...
|
|
| 35 | КольцоВ42-13941 | Кольцо |
Загрузка ...
|
|
| 36 | КольцоВ62-13941 | Кольцо В62-13941 |
Загрузка ...
|
|
| 37 | Масленка1.2-19853 | Масленка 1.2-19853 |
Загрузка ...
|
|
| 38 | ШС25-3635 | Подшипник ШС25-3635 |
Загрузка ...
|
|
| 39 | ШСП40-3635 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
