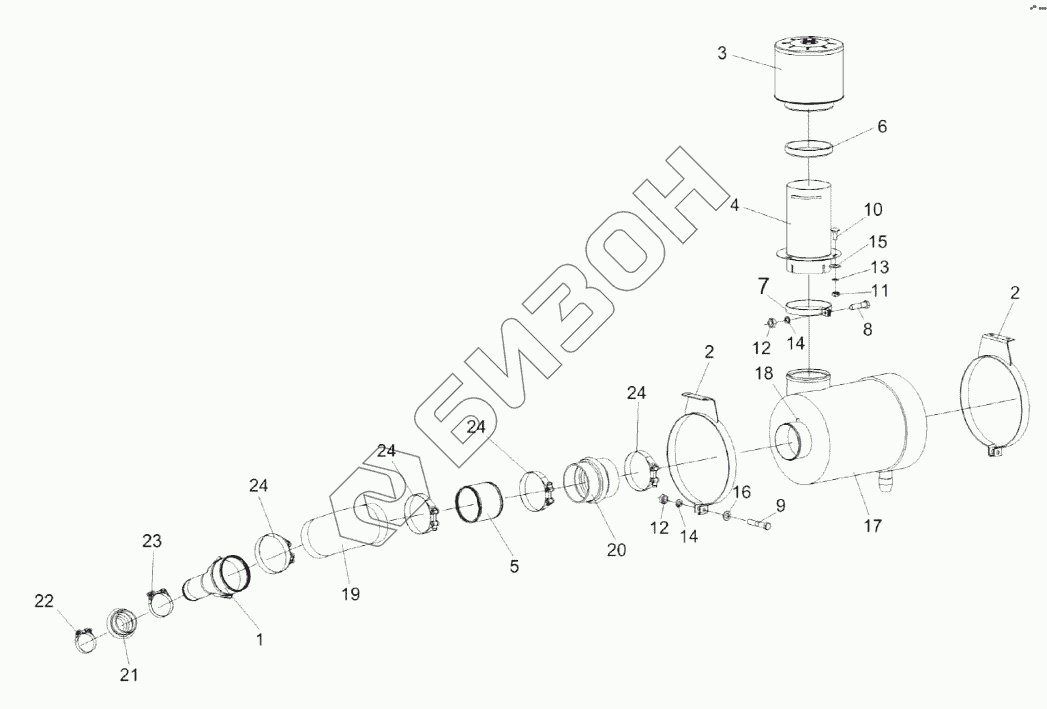

Графический каталог запасных частей к технике: Гомсельмаш KС-200. Установка воздухоочистителя КС-200-0116080Э1
1
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-200-0116080Э1 | КС-200-0116080Э1 | Установка воздухоочистителя |
Загрузка ...
|
|
| 1 | КС-200-0116190Э1 | Труба воздушная |
Загрузка ...
|
|
| 2 | КС-200-0116220Э1 | Хомут |
Загрузка ...
|
|
| 3 | КЗК-12-3-0126420 | Воздухозаборник вращающийся |
Загрузка ...
|
|
| 4 | КСК-6025-0116260 | Труба воздушная |
Загрузка ...
|
|
| 5 | КС-200-0116817Э1 | Переходник |
Загрузка ...
|
|
| 6 | КЗК-12-3-0106016 | Прокладка |
Загрузка ...
|
|
| 7 | КЗК-12-3-0106481 | Хомут |
Загрузка ...
|
|
| 8 | БолтМ10-6eх40-7796 | Болт М10-6eх40-7796 |
Загрузка ...
|
|
| 9 | БолтМ10-6eх55-7796 | Болт М10-6eх55-7796 |
Загрузка ...
|
|
| 10 | БолтМ8-6eх20-7802 | Болт М8-6eх20-7802 |
Загрузка ...
|
|
| 11 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 12 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 13 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 14 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 15 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 16 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 17 | G150092 | Воздухоочиститель |
Загрузка ...
|
|
| 18 | Х770050 | Индикатор электрический |
Загрузка ...
|
|
| 19 | P105535 | Патрубок |
Загрузка ...
|
|
| 20 | P105612 | Патрубок |
Загрузка ...
|
|
| 21 | P520882 | Патрубок |
Загрузка ...
|
|
| 22 | GBSM82/25W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 23 | GBSM101/25W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 24 | GBSM168/30W2 | Хомут без компенсатора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
