Графический каталог запасных частей к технике: Гомсельмаш KС-200. Вентилятор КС-200-1116070Э1
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30

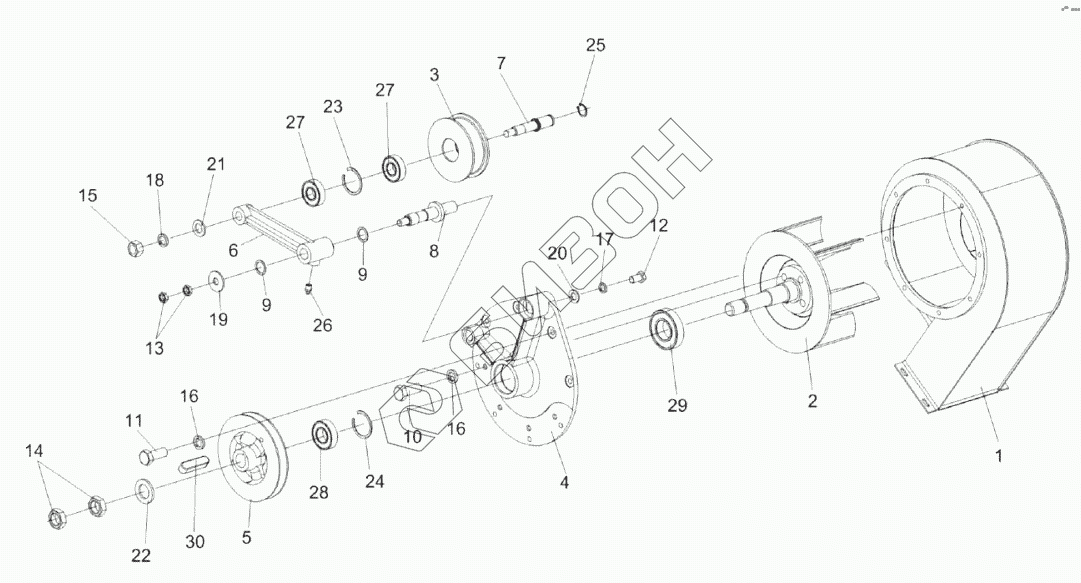

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-200-1116070Э1 | КС-200-1116070Э1 | Вентилятор |
Загрузка ...
|
|
| 1 | УЭС-7-0170020-01 | Кожух |
Загрузка ...
|
|
| 2 | УЭС-7-0170030-04 | Вентилятор |
Загрузка ...
|
|
| 3 | КВС-2-0155103 | Ролик |
Загрузка ...
|
|
| 4 | КЗС0131104 | Крышка |
Загрузка ...
|
|
| 5 | КЗС0131105 | Шкив |
Загрузка ...
|
|
| 6 | КЗС0131106 | Рычаг |
Загрузка ...
|
|
| 7 | КЗС0131624А | Ось |
Загрузка ...
|
|
| 8 | КЗС0131625 | Ось |
Загрузка ...
|
|
| 9 | КИС0614404А | Прокладка |
Загрузка ...
|
|
| 10 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 |
Загрузка ...
|
|
| 11 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 12 | БолтМ12-6eх20-7796 | Болт М12-6eх20-7796 |
Загрузка ...
|
|
| 13 | ГайкаМ12х1,25-6G-2526 | Гайка М12х1,25-6G-2526 |
Загрузка ...
|
|
| 14 | ГайкаМ24х2-6G-2526 | Гайка М24х2-6G-2526 |
Загрузка ...
|
|
| 15 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 16 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 18 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 19 | ШайбаC12.01-6958 | Шайба C 12.01-6958 |
Загрузка ...
|
|
| 20 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 21 | ШайбаC.16.01-11371 | Шайба C.16.01-11371 |
Загрузка ...
|
|
| 22 | ШайбаC.24.01-11371 | Шайба C.24.01-11371 |
Загрузка ...
|
|
| 23 | КольцоВ47-13941 | Кольцо В47-13941 |
Загрузка ...
|
|
| 24 | КольцоВ52-13941 | Кольцо В52-13941 |
Загрузка ...
|
|
| 25 | КольцоВ20-13942 | Кольцо В20-13942 |
Загрузка ...
|
|
| 26 | Масленка1.3.Ц6-19853 | Масленка 1.3.Ц6-19853 |
Загрузка ...
|
|
| 27 | 180204-8882 | Подшипник |
Загрузка ...
|
|
| 28 | 160205-8882 | Подшипник 160205-8882 |
Загрузка ...
|
|
| 29 | 160207-8882 | Подшипник 160207-8882 |
Загрузка ...
|
|
| 30 | Шпонка8х7х32-23360 | Шпонка 8х7х32-23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
