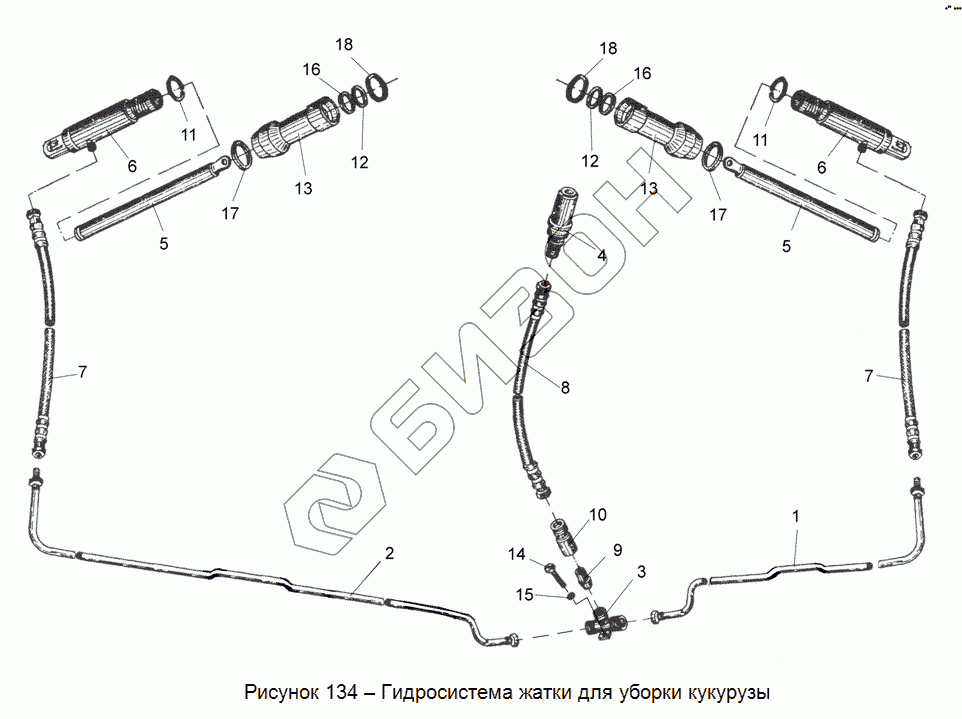

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А-3. Гидросистема жатки
1
2
3
4
5
5
6
6
7
7
8
9
10
11
11
12
12
13
13
14
15
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Н.20.11.000 | Н.20.11.000 | Гидроцилиндр |
Загрузка ...
|
|
| КИС 0636000 | КИС 0636000 | Соединение тройниковое |
Загрузка ...
|
|
| 1 | КИС 0629000В | Трубопровод |
Загрузка ...
|
|
| 2 | КИС 0630000В | Трубопровод |
Загрузка ...
|
|
| 3 | КИС 0636010 | Тройник |
Загрузка ...
|
|
| 4 | УЭС 0603090 | Полумуфта внутренняя |
Загрузка ...
|
|
| 5 | Н.20.11.010 | Цилиндр |
Загрузка ...
|
|
| 6 | Н.20.11.020 | Плунжер |
Загрузка ...
|
|
| 7 | Н.036.87.01.050 | Рукав высокого давления II-8 армированный L=510 мм |
Загрузка ...
|
|
| 8 | Н.036.87.01.210 | Рукав высокого давления II-8 армированный |
Загрузка ...
|
|
| 9 | ПКК 0113632 | Ниппель |
Загрузка ...
|
|
| 10 | ПКК 0113634А | Штуцер |
Загрузка ...
|
|
| 11 | Н.2010.006 | Кольцо |
Загрузка ...
|
|
| 12 | Н.20.10.007 | Кольцо защитное |
Загрузка ...
|
|
| 13 | Н.20.10.008 | Головка цилиндра |
Загрузка ...
|
|
| 14 | Болт М8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 15 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 16 | Кольцо 040-048-46-1-2-9833 | Кольцо 040-048-46-1-2-9833 |
Загрузка ...
|
|
| 17 | Кольцо 055-061-36-2-2-9833 | Кольцо 055-061-36-2-2-9833 |
Загрузка ...
|
|
| 18 | 1-400Н13-250-68 | Манжета грязесъемная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
