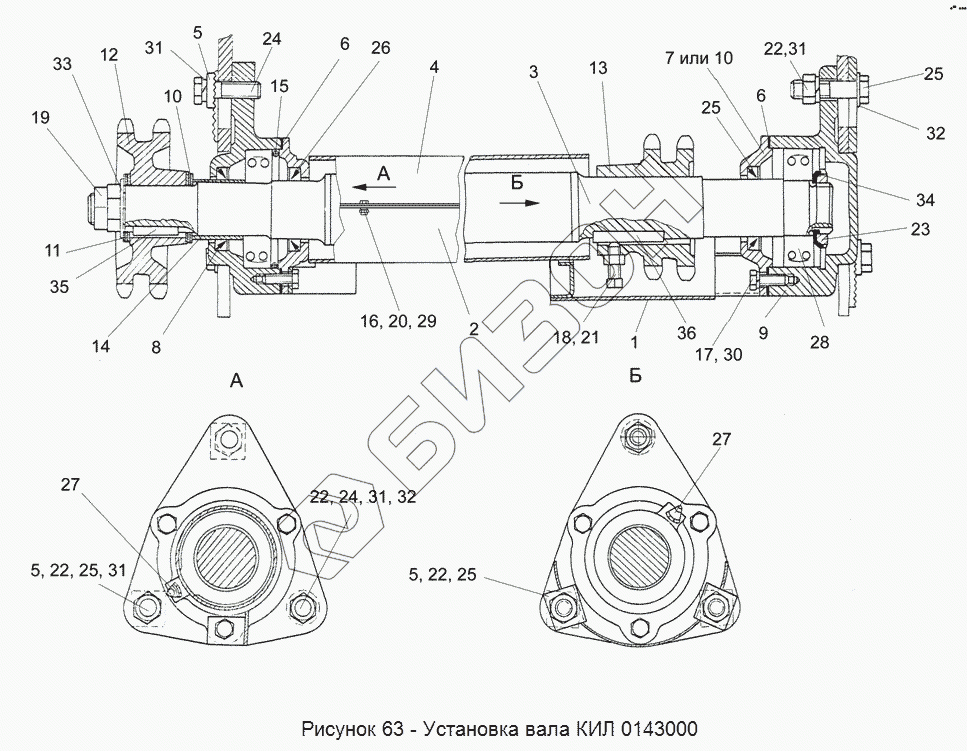

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А-3. КИЛ 0143000 Установка вала
КИЛ 0143000
КИС 0143000Б
1
2
3
4
5
5
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
23
24
24
25
25
25
25
26
27
27
28
29
30
31
31
31
31
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0143000 | КИЛ 0143000 | Вал |
Загрузка ...
|
|
| КИС 0143000Б | КИС 0143000Б | Вал |
Загрузка ...
|
|
| 1 | КИЛ 0143030 | Кожух |
Загрузка ...
|
|
| 2 | КИЛ 0143050 | Полукожух |
Загрузка ...
|
|
| 3 | КИС 0143020 | Вал |
Загрузка ...
|
|
| 4 | КИЛ 0143406 | Полукожух |
Загрузка ...
|
|
| 5 | КИС 0140501 | Шайба |
Загрузка ...
|
|
| 6 | КИС 0143001 | Прокладка |
Загрузка ...
|
|
| 7 | КИС 0143004 | Крышка |
Загрузка ...
|
|
| 8 | КИС 0143101А | Корпус подшипника |
Загрузка ...
|
|
| 9 | КИС 0143102А | Корпус подшипника |
Загрузка ...
|
|
| 10 | КИС 0143103 | Крышка |
Загрузка ...
|
|
| 11 | КИС 0143401 | Шайба |
Загрузка ...
|
|
| 12 | КИС 0143601А | Звездочка |
Загрузка ...
|
|
| 13 | КИС 0143602 | Звездочка |
Загрузка ...
|
|
| 14 | КИС 0143802 | Втулка распорная |
Загрузка ...
|
|
| 15 | Н.026.508 | Кольцо распорное |
Загрузка ...
|
|
| 16 | Болт М8-6ех16 - 7796 | Болт М8-6ех16 - 7796 |
Загрузка ...
|
|
| 17 | Болт М10-6ех25 - 7796 | Болт М10-6ех25 - 7796 |
Загрузка ...
|
|
| 18 | Винт М10-6ех30 - 1485 | Винт М10-6ех30 - 1485 |
Загрузка ...
|
|
| 19 | Гайка М27х2-6G - 2526 | Гайка М27х2-6G - 2526 |
Загрузка ...
|
|
| 20 | Гайка М8-6G - 5915 | Гайка М8-6G - 5915 |
Загрузка ...
|
|
| 21 | Гайка М10-6G - 5915 | Гайка М10-6G - 5915 |
Загрузка ...
|
|
| 22 | Гайка М14-6G-5915 | Гайка М14-6G-5915 |
Загрузка ...
|
|
| 23 | Гайка М42х1,5-6Н - 11871 | Гайка М42х1,5-6Н - 11871 |
Загрузка ...
|
|
| 24 | Болт М14-6ех55 -7796 | Болт М14-6ех55 -7796 |
Загрузка ...
|
|
| 25 | Болт М14-6ех60 -7796 | Болт М14-6ех60 -7796 |
Загрузка ...
|
|
| 26 | Манжета 2.2-50х70-1 – 8752 | Манжета 2.2-50х70-1 – 8752 |
Загрузка ...
|
|
| 27 | Масленка 1.2 - 19853 | Масленка 1.2 - 19853 |
Загрузка ...
|
|
| 28 | Подшипник 1309 - 28428 | Подшипник 1309 - 28428 |
Загрузка ...
|
|
| 29 | Шайба 8Т 65Г - 6402 | Шайба 8Т 65Г - 6402 |
Загрузка ...
|
|
| 30 | Шайба 10Т 65Г - 6402 | Шайба 10Т 65Г - 6402 |
Загрузка ...
|
|
| 31 | Шайба 14Т 65Г - 6402 | Шайба 14Т 65Г - 6402 |
Загрузка ...
|
|
| 32 | Шайба С.14х4 - 11371 | Шайба С.14х4 - 11371 |
Загрузка ...
|
|
| 33 | Шайба 27.01 - 11371 | Шайба 27.01 - 11371 |
Загрузка ...
|
|
| 34 | Шайба 42.01 - 11872 | Шайба 42.01 - 11872 |
Загрузка ...
|
|
| 35 | Шпонка 2-12х8х40 - 23360 | Шпонка 2-12х8х40 - 23360 |
Загрузка ...
|
|
| 36 | Шпонка 14х9х70 - 23360 | Шпонка 14х9х70 - 23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
