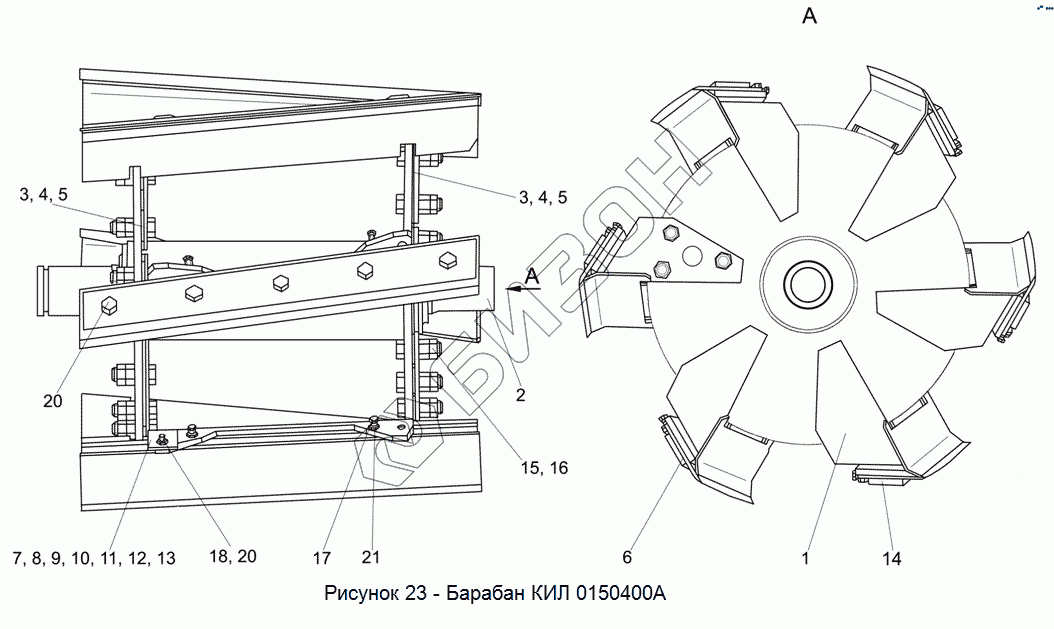

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А-3. КИЛ 0150400А Барабан
КИЛ 0150400А
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИЛ 0150400А | КИЛ 0150400А | Барабан |
Загрузка ...
|
|
| 1 | КИЛ 0150410 | Опора |
Загрузка ...
|
|
| 2 | КИС 0150030А | Вал барабана |
Загрузка ...
|
|
| 3 | КИС 0100404А-06 | Опора ножа |
Загрузка ...
|
|
| 4 | КИС 0100404А-07 | Прокладка |
Загрузка ...
|
|
| 5 | КИС 0100404А-08 | Прокладка |
Загрузка ...
|
|
| 6 | КИС 0150523Г | Нож |
Загрузка ...
|
|
| 7 | КИС 0150533А | Груз балансировочный |
Загрузка ...
|
|
| 8 | КИС 0150533А-01 | Груз балансировочный |
Загрузка ...
|
|
| 9 | КИС 0150533А-02 | Груз балансировочный |
Загрузка ...
|
|
| 10 | КИС 0150533А-03 | Груз балансировочный |
Загрузка ...
|
|
| 11 | КИС 0150533А-04 | Груз балансировочный |
Загрузка ...
|
|
| 12 | КИС 0150533А-05 | Груз балансировочный |
Загрузка ...
|
|
| 13 | КИС 0150533А-06 | Груз балансировочный |
Загрузка ...
|
|
| 14 | КИС 0150553А | Прижим ножа |
Загрузка ...
|
|
| 15 | КИС 0150645-01 | Болт |
Загрузка ...
|
|
| 16 | КИС 0150646 | Гайка М20х1.5.6Н.8.019 |
Загрузка ...
|
|
| 17 | КИС 0150664 | Болт |
Загрузка ...
|
|
| 18 | Болт М10х35 -7796 | Болт М10х35 -7796 |
Загрузка ...
|
|
| 19 | Болт М18х1,5-6gх40 -7798 | Болт М18х1,5-6gх40 -7798 |
Загрузка ...
|
|
| 20 | Гайка М10 –5915 | Гайка М10 –5915 |
Загрузка ...
|
|
| 21 | Гайка М12 –5915 | Гайка М12 –5915 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
