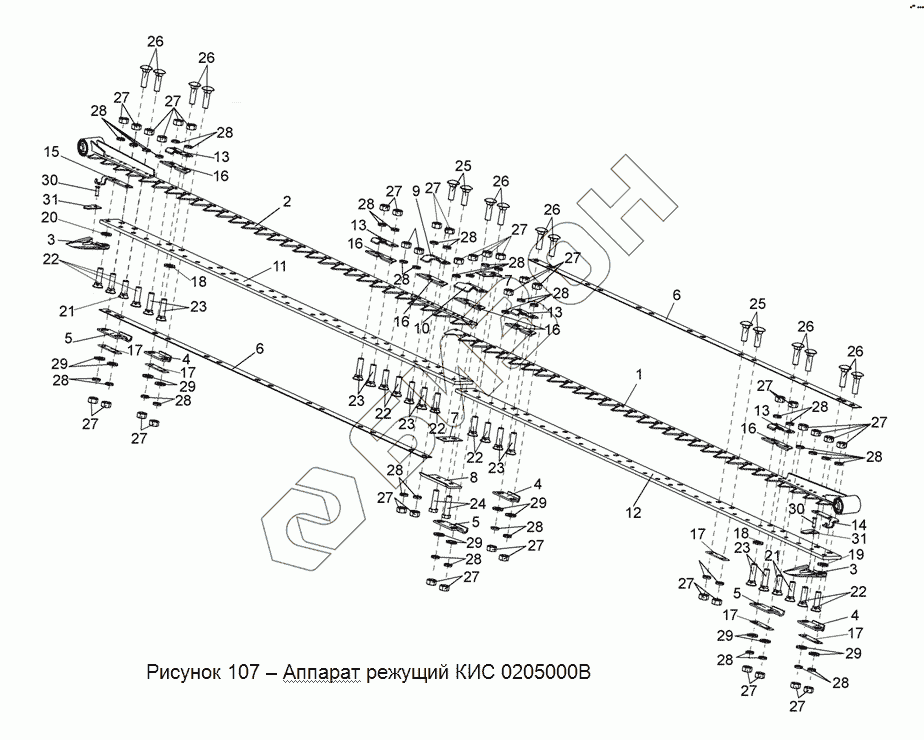

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А-3. КИС 0205000В Аппарат режущий
КИС 0205000В
1
2
3
3
4
4
4
5
5
5
6
6
7
7
8
9
10
11
12
13
13
13
13
14
15
16
16
16
16
16
17
17
17
17
17
18
18
19
20
21
21
22
22
22
22
22
23
23
23
23
23
24
25
25
26
26
26
26
26
26
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
27
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
28
29
29
29
29
29
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КЗНМ.08.010 | КЗНМ.08.010 | Палец |
Загрузка ...
|
|
| КИС 0205000В | КИС 0205000В | Аппарат режущий |
Загрузка ...
|
|
| 1 | КИС 0205010Б | Нож левый |
Загрузка ...
|
|
| 2 | КИС 0205040В | Нож правый |
Загрузка ...
|
|
| 3 | КЗНМ.08.601 | Палец 5К – 19777 |
Загрузка ...
|
|
| 4 | КИС 0200402А | Крепление башмака |
Загрузка ...
|
|
| 5 | КИС 0200403А | Крепление башмака |
Загрузка ...
|
|
| 6 | КИС 0200404А | Прокладка |
Загрузка ...
|
|
| 7 | КИС 0205407А | Прокладка |
Загрузка ...
|
|
| 8 | КИС 0205411В | Пластина |
Загрузка ...
|
|
| 9 | КИС 0205423 | Прижим |
Загрузка ...
|
|
| 10 | КИС 0205424 | Прижим |
Загрузка ...
|
|
| 11 | КИС 0205504В | Брус правый |
Загрузка ...
|
|
| 12 | КИС 0205505В | Брус левый |
Загрузка ...
|
|
| 13 | КИН 0204402 | Прижим |
Загрузка ...
|
|
| 14 | КИН 0204403 | Упор |
Загрузка ...
|
|
| 15 | КИН 0204403-01 | Упор |
Загрузка ...
|
|
| 16 | КИН 0204404 | Пластинка трения |
Загрузка ...
|
|
| 17 | КСЛ 0201442 | Прокладка регулировочная |
Загрузка ...
|
|
| 18 | МКС 0507505 | Прокладка |
Загрузка ...
|
|
| 19 | МКС 0507505-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 20 | МКС 0507505-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 21 | Болт М12-6ех40 – 7786 | Болт М12-6ех40 – 7786 |
Загрузка ...
|
|
| 22 | Болт М12-6ех45 – 7786 | Болт М12-6ех45 – 7786 |
Загрузка ...
|
|
| 23 | Болт М12-6ех50 – 7786 | Болт М12-6ех50 – 7786 |
Загрузка ...
|
|
| 24 | Болт М12-6ех45 – 7796 | Болт М12-6ех45–7796 |
Загрузка ...
|
|
| 25 | Болт М12-6ех40 – 7802 | Болт М12-6ех40 – 7802 |
Загрузка ...
|
|
| 26 | Болт М12-6ех45 – 7802 | Болт М12-6ех45 – 7802 |
Загрузка ...
|
|
| 27 | Гайка М12-6G – 5915 | Гайка М12-6G–5915 |
Загрузка ...
|
|
| 28 | Шайба 12Т 65Г – 6402 | Шайба 12Т 65Г – 6402 |
Загрузка ...
|
|
| 29 | Шайба 12.01 – 11371 | Шайба 12.01 – 11371 |
Загрузка ...
|
|
| 30 | Заклепка 6х28 – 10300 | Заклепка 6х28 – 10300 |
Загрузка ...
|
|
| 31 | Н.066.56 | Пластина противорежущая 2н ГОСТ 156-74 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
