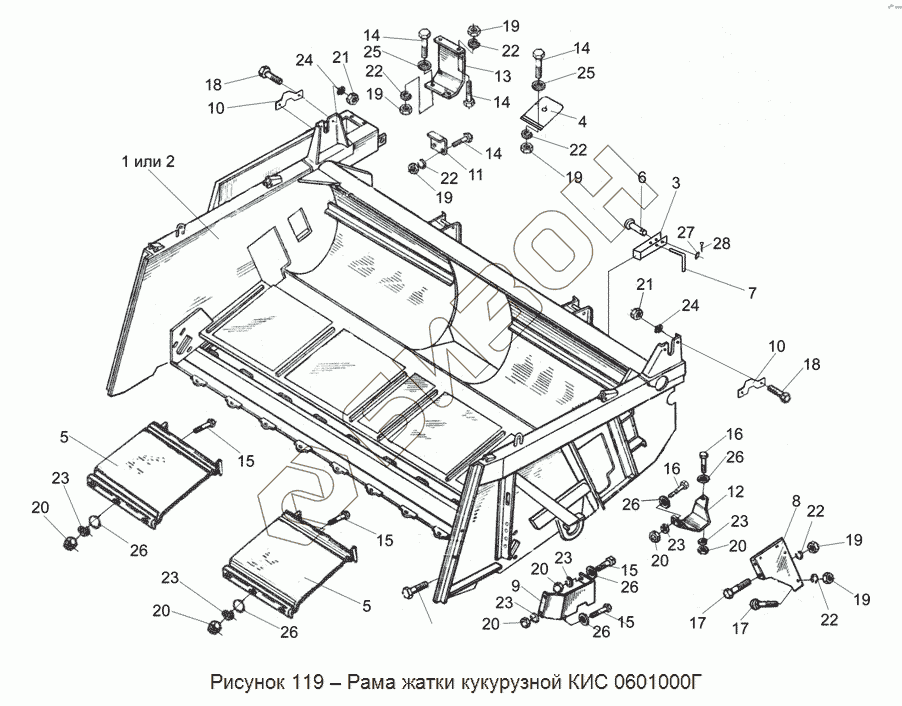

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А-3. КИС 0601000Г Рама жатки
1
1
2
3
4
5
5
6
7
8
9
10
10
11
12
13
14
14
14
14
15
15
15
15
16
16
17
17
18
18
19
19
19
19
19
19
20
20
20
20
20
20
21
21
22
22
22
22
22
22
23
23
23
23
23
23
24
24
25
25
26
26
26
26
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КИС 0601000Г | Рама жатки |
Загрузка ...
|
|
| 2 | КИС 0601000Г-01 | Рама жатки |
Загрузка ...
|
|
| 3 | КИС 0631000А | Опора |
Загрузка ...
|
|
| 4 | КИС 0914000Б | Ограждение |
Загрузка ...
|
|
| 5 | ЖКЛ 3200000 | Поддон |
Загрузка ...
|
|
| 6 | КИС 0900603А | Ось |
Загрузка ...
|
|
| 7 | КИС 0901601 | Рукоятка |
Загрузка ...
|
|
| 8 | КИС 0600403В | Щиток |
Загрузка ...
|
|
| 9 | КИС 0600404В | Ограждение |
Загрузка ...
|
|
| 10 | КИС 0600409Б | Пластина |
Загрузка ...
|
|
| 11 | КИС 0600413А | Щиток |
Загрузка ...
|
|
| 12 | КИС 0600422 | Щиток |
Загрузка ...
|
|
| 13 | КИС 0601442 | Щиток |
Загрузка ...
|
|
| 14 | Болт М8-6ех20-7796 | Болт М8-6ех20-7796 |
Загрузка ...
|
|
| 15 | Болт М10-6ех25-7796 | Болт М10-6ех25-7796 |
Загрузка ...
|
|
| 16 | Болт М10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 17 | Болт М8-6ех20-7802 | Болт М8-6ех20-7802 |
Загрузка ...
|
|
| 18 | Болт М12-6ех30-7802 | Болт М12-6ех30-7802 |
Загрузка ...
|
|
| 19 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 20 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 21 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 22 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба 8.01-11371 | Шайба 8.01-11371 |
Загрузка ...
|
|
| 26 | Шайба 10.01-11371 | Шайба 10.01-11371 |
Загрузка ...
|
|
| 27 | Шайба 20.01-11371 | Шайба 20.01-11371 |
Загрузка ...
|
|
| 28 | Шплинт 4х32-397 | Шплинт 4х32-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
