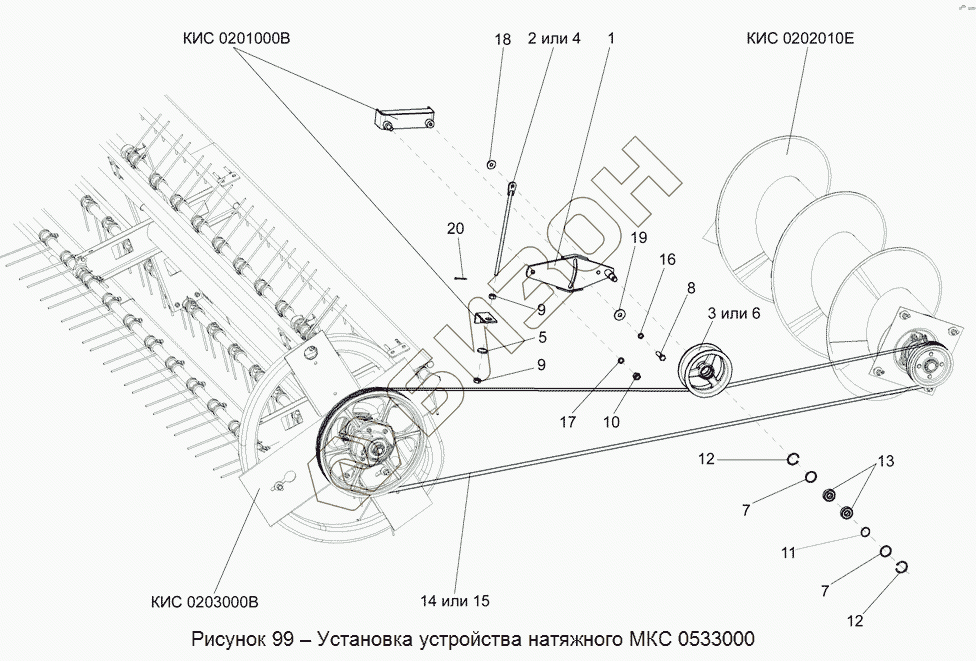

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А-3. МКС 0533000 Установка устройства натяжного
МКС 0533000
КИС 0201000В
КИС 0203000В
КИС 0202010Е
1
2
3
4
5
6
7
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| МКС 0533000 | МКС 0533000 | Устройство натяжное |
Загрузка ...
|
|
| КИС 0201000В | КИС 0201000В | Рама |
Загрузка ...
|
|
| КИС 0203000В | КИС 0203000В | Мотовило |
Загрузка ...
|
|
| КИС 0202010Е | КИС 0202010Е | Шнек |
Загрузка ...
|
|
| МКС 0513020 | МКС 0513020 | Шкив натяжной |
Загрузка ...
|
|
| 1 | МКС 0533010 | Планка натяжения |
Загрузка ...
|
|
| 2 | МКС 0555000 | Болт |
Загрузка ...
|
|
| 3 | КПР 6102101-01 | Ролик |
Загрузка ...
|
|
| 4 | МКС 0500602 | Болт |
Загрузка ...
|
|
| 5 | МКС 0500603 | Втулка |
Загрузка ...
|
|
| 6 | МКС 0513001 | Ролик |
Загрузка ...
|
|
| 7 | МКС 0513408 | Кольцо |
Загрузка ...
|
|
| 8 | Болт М12-6ех40 – 7796 | Болт М12-6ех40 – 7796 |
Загрузка ...
|
|
| 9 | Гайка М12-6G – 5915 | Гайка М12-6G–5915 |
Загрузка ...
|
|
| 10 | Гайка М16-6G – 5915 | Гайка М16-6G – 5915 |
Загрузка ...
|
|
| 11 | Кольцо А20 – 13940 | Кольцо А20 – 13940 |
Загрузка ...
|
|
| 12 | Кольцо В47 – 13941 | Кольцо В47 – 13941 |
Загрузка ...
|
|
| 13 | Подшипник 180204С17 – 8882 | Подшипник 180204С17 – 8882 |
Загрузка ...
|
|
| 14 | Ремень 2НВ ВР 2512 | Ремень 2НВ ВР 2512 |
Загрузка ...
|
|
| 15 | Ремень 2/НВ – 2500 | Ремень 2/НВ – 2500 |
Загрузка ...
|
|
| 16 | Шайба 12Т 65Г – 6402 | Шайба 12Т 65Г – 6402 |
Загрузка ...
|
|
| 17 | Шайба 16Т 65Г – 6402 | Шайба 16Т 65Г – 6402 |
Загрузка ...
|
|
| 18 | Шайба А.10.01 – 6958 | Шайба А.10.01 – 6958 |
Загрузка ...
|
|
| 19 | Шайба А.12.01 – 6958 | Шайба А.12.01 – 6958 |
Загрузка ...
|
|
| 20 | Шплинт 3,2х32 – 397 | Шплинт 3,2х32 – 397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
