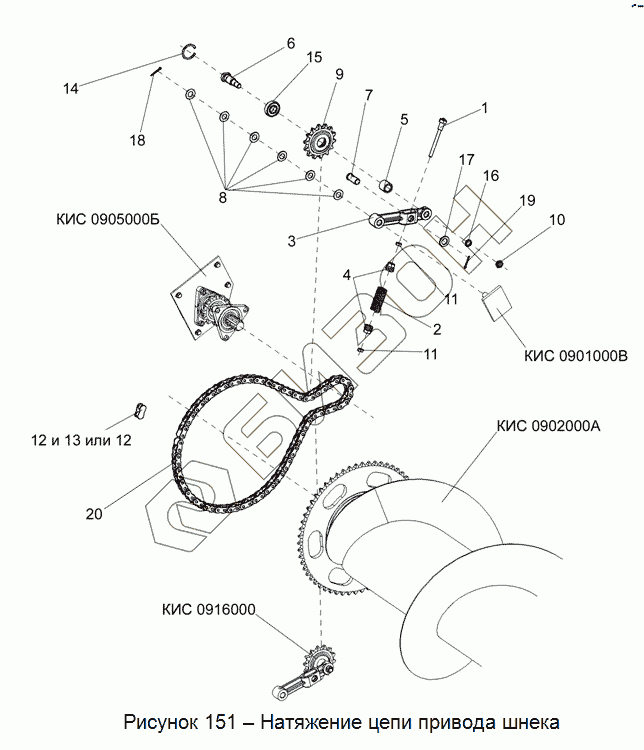

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А-3. Натяжение цепи привода шнека
КИС 0916000
КИС 0905000Б
КИС 0901000В
КИС 0902000А
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0916000 | КИС 0916000 | Ролик натяжной |
Загрузка ...
|
|
| КИС 0905000Б | КИС 0905000Б | Контрпривод |
Загрузка ...
|
|
| КИС 0901000В | КИС 0901000В | Рама |
Загрузка ...
|
|
| КИС 0902000А | КИС 0902000А | Шнек |
Загрузка ...
|
|
| 1 | КИС 0633000 | Тяга |
Загрузка ...
|
|
| 2 | КИС 0900601 | Пружина |
Загрузка ...
|
|
| 3 | КИС 0916201 | Рычаг |
Загрузка ...
|
|
| 4 | КИС 0600103 | Пробка |
Загрузка ...
|
|
| 5 | КИС 0619101Б | Втулка |
Загрузка ...
|
|
| 6 | КИС 0619601Б | Ось |
Загрузка ...
|
|
| 7 | КИС 0631601 | Ось |
Загрузка ...
|
|
| 8 | КУЖ 0100411 | Шайба |
Загрузка ...
|
|
| 9 | КУЖ 0119601 | Звездочка |
Загрузка ...
|
|
| 10 | Гайка М16х1,5-6G-2526 | Гайка М16х1,5-6G-2526 |
Загрузка ...
|
|
| 11 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 12 | Звено С-ПР-25,4-60-13568 | Звено С-ПР-25,4-60 – 13568 |
Загрузка ...
|
|
| 13 | Звено П-ПР-25,4-60-13568 | Звено П-ПР-25,4-60 – 13568 |
Загрузка ...
|
|
| 14 | Кольцо С52-13941 | Кольцо С52-13941 |
Загрузка ...
|
|
| 15 | Подшипник 180205-8882 | Подшипник 180205-8882 |
Загрузка ...
|
|
| 16 | Шайба 16Т 65Г-6402 | Шайба 16Т 65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба 20.01-11371 | Шайба 20.01-11371 |
Загрузка ...
|
|
| 18 | Шплинт 4х32-397 | Шплинт 4х32-397 |
Загрузка ...
|
|
| 19 | Шплинт 4х32-397 | Шплинт 4х32-397 |
Загрузка ...
|
|
| 20 | Цепь ПР-25,4-60-13568 | Цепь ПР-25,4-60-13568 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
