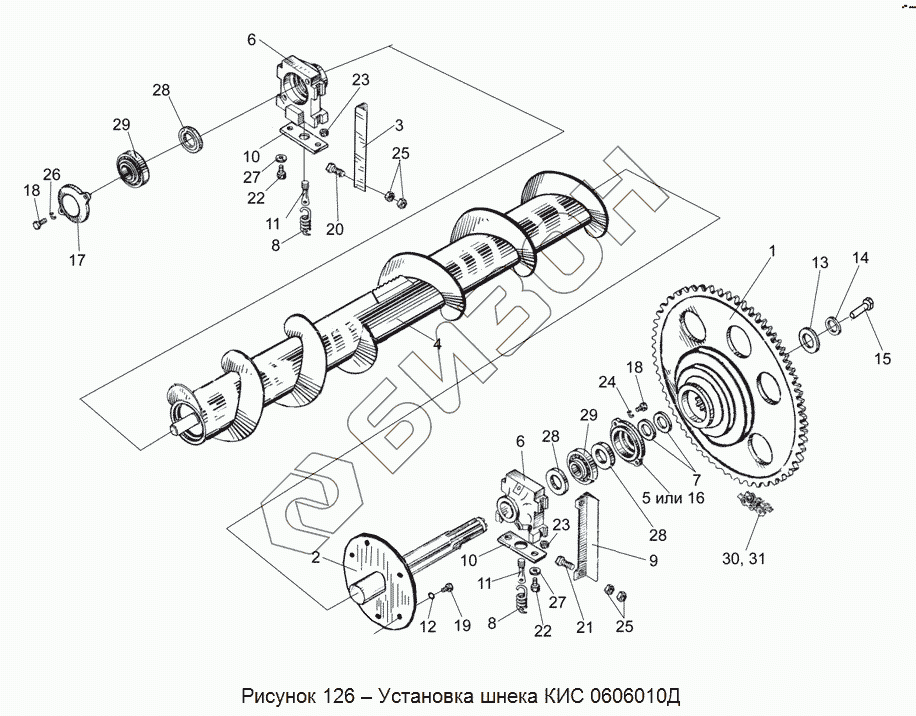

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А-3. Установка шнека КИС 0606010Д
КИС 0606010Д
1
2
3
4
5
6
6
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
23
24
25
25
26
27
27
28
28
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0600040 | КИС 0600040 | Корпус |
Загрузка ...
|
|
| КИС 0606010Д | КИС 0606010Д | Шнек |
Загрузка ...
|
|
| КИС 0600020 | КИС 0600020 | Крышка |
Загрузка ...
|
|
| 1 | КИС 0202090А | Муфта фрикционная в сборе |
Загрузка ...
|
|
| 2 | КИС 0202130-02 | Опора |
Загрузка ...
|
|
| 3 | КИС 0600010 | Полка |
Загрузка ...
|
|
| 4 | КИС 0606010Д | Шнек |
Загрузка ...
|
|
| 5 | КИС 0600003 | Крышка |
Загрузка ...
|
|
| 6 | КИС 0600104 | Корпус |
Загрузка ...
|
|
| 7 | КИС 0600419 | Шайба |
Загрузка ...
|
|
| 8 | КИС 0600604А | Пружина |
Загрузка ...
|
|
| 9 | КИС 0600701А | Полка |
Загрузка ...
|
|
| 10 | КИС 0900001А | Прокладка |
Загрузка ...
|
|
| 11 | КИС 0900602Б | Тяга |
Загрузка ...
|
|
| 12 | КЗР 0103439 | Шайба |
Загрузка ...
|
|
| 13 | КЗР 0312411-01 | Шайба пружинная |
Загрузка ...
|
|
| 14 | КЗР 0350607 | Шайба |
Загрузка ...
|
|
| 15 | УЭС 0100603А-05 | Болт |
Загрузка ...
|
|
| 16 | Н.026.165 | Крышка подшипника |
Загрузка ...
|
|
| 17 | Н.026.228 | Крышка подшипника |
Загрузка ...
|
|
| 18 | Болт М8-6ех25–7796 | Болт М8-6ех25–7796 |
Загрузка ...
|
|
| 19 | Болт М12-6ех30–7796 | Болт М12-6ех30–7796 |
Загрузка ...
|
|
| 20 | Болт М12-6ех40-7796 | Болт М12-6ех40-7796 |
Загрузка ...
|
|
| 21 | Болт М126gх40–7796 | Болт М126gх40–7796 |
Загрузка ...
|
|
| 22 | Винт В1М6-6gх18–17473 | Винт В1М6-6gх18–17473 |
Загрузка ...
|
|
| 23 | Гайка М6-6G–5915 | Гайка М6-6G–5915 |
Загрузка ...
|
|
| 24 | Гайка М8-6G–5915 | Гайка М8-6G–5915 |
Загрузка ...
|
|
| 25 | Гайка М12-6G–5915 | Гайка М12-6G–5915 |
Загрузка ...
|
|
| 26 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 27 | Шайба 6.01-11371 | Шайба 6.01-11371 |
Загрузка ...
|
|
| 28 | Манжета 2-2-40х60-1-8752 | Манжета 2-2-40х60-1-8752 |
Загрузка ...
|
|
| 29 | Подшипник 1120 -28428 | Подшипник 1120 -28428 |
Загрузка ...
|
|
| 30 | Звено С-ПР-24,4-60-13568 | Звено С-ПР-24,4-60-13568 |
Загрузка ...
|
|
| 31 | Цепь ПР-25,4-60-13568 | Цепь ПР-25,4-60-13568 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
