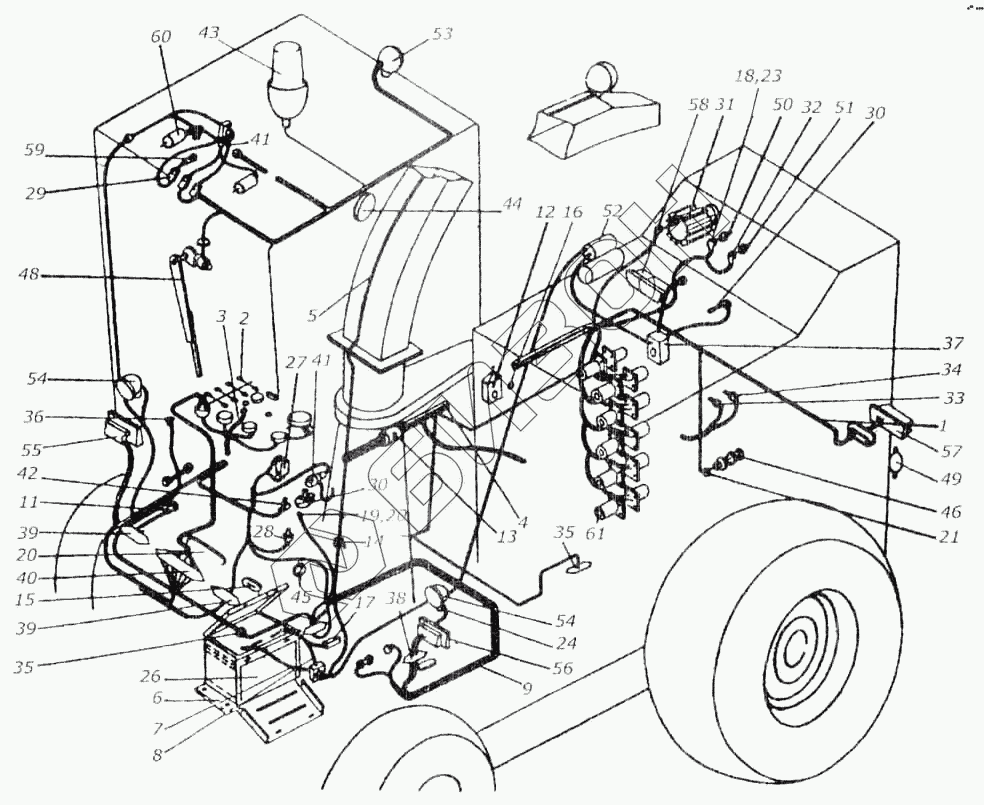

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Электрооборудование комбайна
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
26
27
28
29
30
30
31
32
33
34
35
35
36
37
38
39
39
40
41
41
42
43
44
45
46
48
49
50
51
52
53
54
54
55
55
56
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| НАЗ 604.012 | НАЗ 604.012 | Кнопки двухполюсного включения |
Загрузка ...
|
|
| 1 | КИЛ 0140010 | Жгут |
Загрузка ...
|
|
| 2 | КИЛ 0140020 | Щиток проводов |
Загрузка ...
|
|
| 3 | КИЛ 0140160 | Провод "массы" |
Загрузка ...
|
|
| 4 | КИЛ 0140180 | Жгут проводов гидрораспределителя |
Загрузка ...
|
|
| 5 | КИЛ 014380 | Жгут |
Загрузка ...
|
|
| 6 | КИС 0132000А | Ящик аккумуляторный |
Загрузка ...
|
|
| 7 | КИС 0140050Г | Жгут ГОСТ 23544-79 |
Загрузка ...
|
|
| 8 | КИС 0140060Г | Жгут |
Загрузка ...
|
|
| 9 | КИС 0140370Г | Жгут |
Загрузка ...
|
|
| 10 | КИС 0140400А | Жгут |
Загрузка ...
|
|
| 11 | КИС 0140440 | Кнопка |
Загрузка ...
|
|
| 12 | КИС 0140610 | Выключатель конечный |
Загрузка ...
|
|
| 13 | КИС 0140027 | Прокладка |
Загрузка ...
|
|
| 14 | КИС 0140028 | Прокладка |
Загрузка ...
|
|
| 15 | КИС 0140029 | Крышка панели |
Загрузка ...
|
|
| 16 | КИС 0140035А | Втулка |
Загрузка ...
|
|
| 17 | КИС 0140036 | Крышка панели |
Загрузка ...
|
|
| 18 | КИС 0140046 | Колпачок |
Загрузка ...
|
|
| 19 | КИС 0140047 | Колпачок |
Загрузка ...
|
|
| 20 | КИС 014052А | Крышка панели |
Загрузка ...
|
|
| 21 | КИС 0140068 | Крышка |
Загрузка ...
|
|
| 22 | 449 | Колпачок |
Загрузка ...
|
|
| 23 | 00450А | Колпачок |
Загрузка ...
|
|
| 24 | 50-3711038 | Опора фары |
Загрузка ...
|
|
| 25 | 500-1015079 | Втулка |
Загрузка ...
|
|
| 26 | 6СТ-50ЭМ | Батарея аккумулятора ГОСТ 9592 79 |
Загрузка ...
|
|
| 27 | ПР11-ДТУ 30.003-065-72 | Блок предохранительный |
Загрузка ...
|
|
| 28 | ВК-12Б | Выключатель света "стоп" гидравлический ТУ 37.003.447 |
Загрузка ...
|
|
| 29 | ВК-57 | Выключатель ТУ 37.003655-75 |
Загрузка ...
|
|
| 30 | ВК-318-Б | Выключатель "массы" ТУ 37.003.400-73 |
Загрузка ...
|
|
| 31 | 15.3701 | Генератор ТУ 37.003 734-76 |
Загрузка ...
|
|
| 32 | ТМ 100-В | Датчик указателя температуры воды |
Загрузка ...
|
|
| 33 | ММ-9 | Датчик давления масла |
Загрузка ...
|
|
| 34 | ММ 106-Б | Датчик аварийного давления масла |
Загрузка ...
|
|
| 35 | БМ 127-А ТУ 30.003.002-70 | Датчик уровня топлива |
Загрузка ...
|
|
| 36 | НАЗ 360.011 | Кнопки двухполюсного включения |
Загрузка ...
|
|
| 37 | НАО 360.011 | Кнопки двухполюсного включения |
Загрузка ...
|
|
| 38 | ПС1-А2 ТУ 37.003.419-76 | Панель соединительная |
Загрузка ...
|
|
| 39 | ПС4-А2 ТУ 37.003.419-76 | Панель соединительная |
Загрузка ...
|
|
| 40 | ПС 12 ТУ 37 003.419-76 | Панель соединительная |
Загрузка ...
|
|
| 41 | П 57 ТУ ЗУ 003.655-75 | Переключатель |
Загрузка ...
|
|
| 42 | РС-410-В ТУ 37 003 508-73 | Прерыватель указателей поворота |
Загрузка ...
|
|
| 43 | В-5 | Проблесковый маяк |
Загрузка ...
|
|
| 44 | ПП1-200 ТУ 37.003.448-73 | Плафон лампы |
Загрузка ...
|
|
| 45 | 47 к | Розетка штепсельная |
Загрузка ...
|
|
| 46 | ПС300А-100 | Розетка ГОСТ 9200-76 |
Загрузка ...
|
|
| 47 | 7,5 | - |
Загрузка ...
|
|
| 48 | СЛ2 30 ТУ 37 003 761-76 | Стеклоочиститель электрический |
Загрузка ...
|
|
| 49 | ФП 310ЕТУ 37.003.186-72 | Световозвращатель |
Загрузка ...
|
|
| 50 | ТМ 111-А ТУ 37.003.296-76 | Сигнализатор температуры воды |
Загрузка ...
|
|
| 51 | А 11Н | Свеча |
Загрузка ...
|
|
| 52 | СТ362Д | Стартер |
Загрузка ...
|
|
| 53 | 30.3711 | Фара тракторная ГОСТ 7742-77 |
Загрузка ...
|
|
| 54 | ФГ 305 ТУ 37.003.235-72 | Фара тракторная |
Загрузка ...
|
|
| 55 | ПФ-204-Б ТУ 37.003.230-76 | Фонарь передний тракторный левый |
Загрузка ...
|
|
| 55 | ПФ-204 ТУ 37.003.230.76 | Фонарь передний тракторный правый |
Загрузка ...
|
|
| 56 | ФП 209 ТУ 37.003.230-76 | Фонарь задний тракторный левый |
Загрузка ...
|
|
| 58 | ФП 209-Б ТУ 37 003.230 76 | Фонарь задний тракторный правый |
Загрузка ...
|
|
| 59 | ПД 20-Е ТУ 37 003.293 72 | Фонарь контрольной лампы |
Загрузка ...
|
|
| 60 | МЭ 218 | Электродвигатель |
Загрузка ...
|
|
| 61 | ЭЦ5201 | Электромагнит |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
