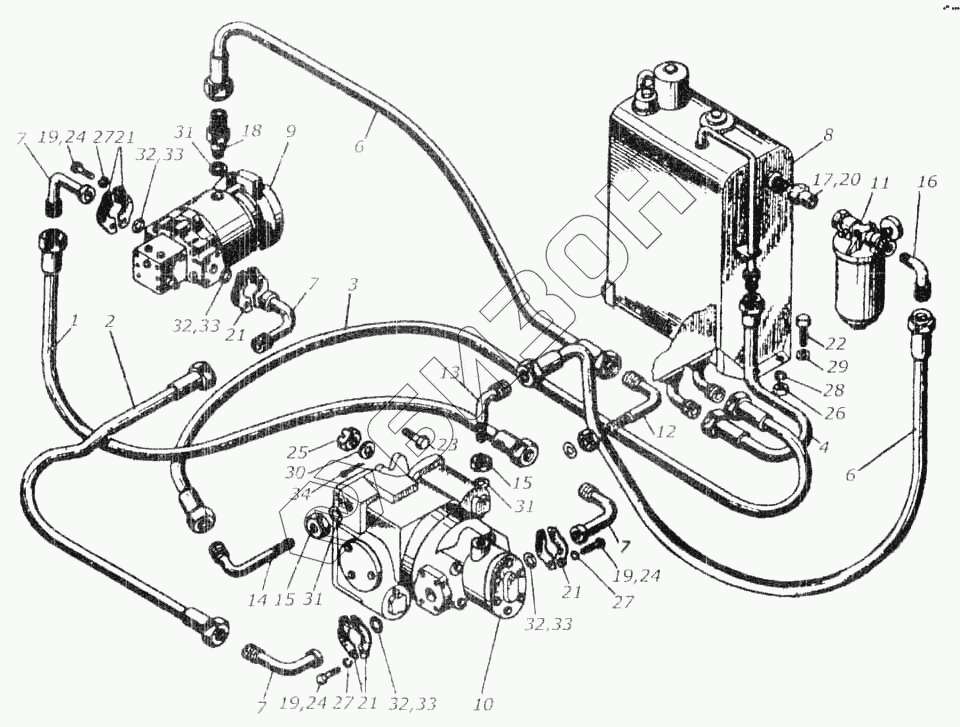

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Гидросистема ходовой части КИЛ 0108000
1
2
3
4
6
6
7
7
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
19
20
21
21
21
21
22
23
24
24
24
25
26
27
27
27
28
29
30
31
31
31
32
32
32
32
33
33
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0108020А | КИС 0108020А | Гидромотор |
Загрузка ...
|
|
| КИС 0108530 | КИС 0108530 | Бак масляный |
Загрузка ...
|
|
| КИС 0108560 | КИС 0108560 | Фильтр |
Загрузка ...
|
|
| КИЛ 0108050 01 | КИЛ 0108050 01 | Рукав высокого давления |
Загрузка ...
|
|
| КИЛ 0108000 | КИЛ 0108000 | Гидросистема ходовой части |
Загрузка ...
|
|
| КИЛ 0108010 | КИЛ 0108010 | Гидронасос |
Загрузка ...
|
|
| КИЛ 0108050 | КИЛ 0108050 | Рукав высокого давления |
Загрузка ...
|
|
| 1 | КИЛ 0108030 | Рукав |
Загрузка ...
|
|
| 2 | КИЛ 0108030-01 | Рукав |
Загрузка ...
|
|
| 3 | КИЛ 0108040 | Рукав dу20, L=540 |
Загрузка ...
|
|
| 4 | КИС 0108070А | Рукав dу,20 L=690 |
Загрузка ...
|
|
| 5 | КИС 0108070А-01 | Рукав dу20, L=1590 |
Загрузка ...
|
|
| 6 | КИС 0108080Б | Рукав dу20 L=1190 |
Загрузка ...
|
|
| 7 | КИС 0108150Б | Угольник |
Загрузка ...
|
|
| 8 | КИС 0108540 | Бак масляный |
Загрузка ...
|
|
| 9 | SМF-23 | Гидромотор |
Загрузка ...
|
|
| 10 | SРV-23 | Гидронасос |
Загрузка ...
|
|
| 11 | ГФ-32АВ30П10Н1 | Фильтр |
Загрузка ...
|
|
| 12 | КИЛ 010801 | Угольник ввертной |
Загрузка ...
|
|
| 13 | КИЛ 0108301-01 | Угольник ввертной |
Загрузка ...
|
|
| 14 | КИЛ 0108301-02 | Угольник ввертной |
Загрузка ...
|
|
| 15 | КИЛ 0168602 | Контргайка |
Загрузка ...
|
|
| 16 | КИС 0108314 | Угольник |
Загрузка ...
|
|
| 17 | КИС 0108315 | Переходник |
Загрузка ...
|
|
| 18 | КИС 0108613А | Штуцер |
Загрузка ...
|
|
| 19 | КИС 0108614А | Болт специальный |
Загрузка ...
|
|
| 20 | КИС 0108676 | Переходник |
Загрузка ...
|
|
| 21 | ДТП301-210 | Фланец |
Загрузка ...
|
|
| 22 | М12х30.56.019 | Болт ГОСТ 7802-81 |
Загрузка ...
|
|
| 23 | М14х50.56.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 24 | 7/8х40 | Болт |
Загрузка ...
|
|
| 25 | М14.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 27 | 10.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 28 | 12.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 29 | 12.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 30 | 14.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 31 | 019-023-25.-2-2 | Кольцо ГОСТ 9833-73 |
Загрузка ...
|
|
| 32 | 034-040-36-2-2 | Кольцо ГОСТ 9833 |
Загрузка ...
|
|
| 33 | "О" | Кольцо |
Загрузка ...
|
|
| 34 | 32х32.019 | Шплинт |
Загрузка ...
|
|
| 35 | Пс25х1500-2-2 | Шланг ТУ 04(02)НЕ-154/79 |
Загрузка ...
|
|
| 36 | П25х2220-2-2 | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
