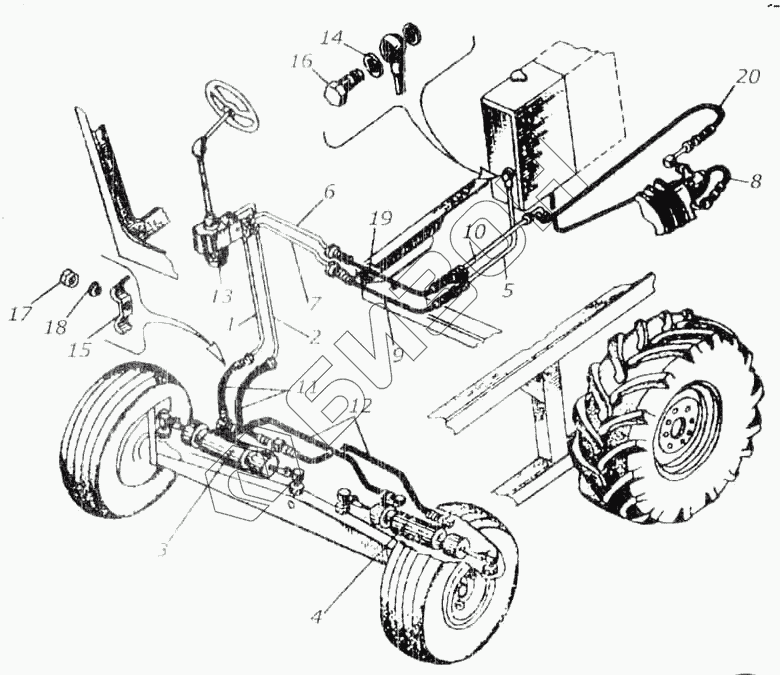

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А. Гидросистема рулевого управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КИЛ 0118180 | Трубопровод |
Загрузка ...
|
|
| 2 | КИЛ 0118180-01 | Трубопровод |
Загрузка ...
|
|
| 3 | КИЛ 0118460 | Гидроцилиндр |
Загрузка ...
|
|
| 4 | КИЛ 0118470 | Гидроцилиндр |
Загрузка ...
|
|
| 5 | КИЛ 0118490 | Трубопровод |
Загрузка ...
|
|
| 6 | КИЛ 0118500 | Трубопровод |
Загрузка ...
|
|
| 7 | КИЛ 0118510 | Трубопровод |
Загрузка ...
|
|
| 8 | КИС 0118090Б | Рукав dу 20 |
Загрузка ...
|
|
| 9 | КИС 0118110Б | Рукав dу 12 |
Загрузка ...
|
|
| 10 | КИС 0118260Б | Трубопровод |
Загрузка ...
|
|
| 11 | КИС 0118400 | Рукав 1=605 |
Загрузка ...
|
|
| 12 | КИС 0118400-02 | Рукав L=1405 |
Загрузка ...
|
|
| 13 | КИС 0118530Б | Насос-дозатор |
Загрузка ...
|
|
| 14 | КИС 0118008Б | Кольцо |
Загрузка ...
|
|
| 15 | КИС 0118415 | Прижим |
Загрузка ...
|
|
| 16 | КИС 0 0118623А | Болт специальный |
Загрузка ...
|
|
| 17 | М8.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 18 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | Н.036.83.040 | Рукав высокого давления Пd=12 в сборе |
Загрузка ...
|
|
| 20 | Н.036.83.100 | Рукав высокого давления П d = 12 в сборе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
